802D sl PLC程序

精

奖

官

4739 产品版区：SINUMERIK ONE

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

请问各位高手：1. 802D sl PLC子程序中的原本就有定义“ L ”中间变量，是不是已经做好的【固化的】在PLC程序中看不见的？看不见相对应的关系？例如：坐标轴控制的子程序中L2.0是PCU信号T64。L3.7是报闸输出1BRK却与主程序块报闸输出1BRK没有逻辑关系及联系。求解释
2. V14000000是不是只能在PLC程序中使用，不能在系统中置参数？
3.WAND指令应该如何使用？见图

问题补充：

扫码小程序：

一键登录查看全部问答

呢绒学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

楼主的问题具有一定代表性，对于学习802D sl PLC编程及系统内部数据变量具有重要的意义，我曾利用802D sl pro 数控系统改造过数控磨床，一点经验供楼主参考：

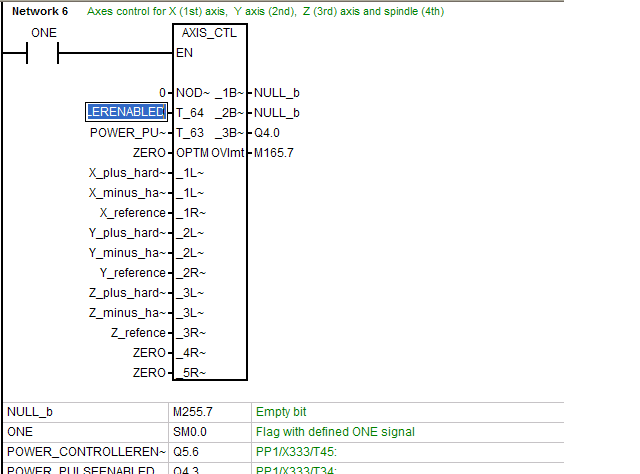

1.802D sl PLC子程序中的“ L ”中间变量，在主程序中是看不到的，必须打开子程序，在最上端的表格中，可以清晰看到对“L”中间变量的说明与描述，中间变量与外部接口的相对应的关系是由该表格的“NAME” 项决定的，如你说的“坐标轴控制的子程序中L2.0是PCU信号T64。” 它与坐标轴控制的子程序-AXIS_CTL（SBR40）的对应关系即是通过该子程序接口T64对应的，而子程序接口T64，楼主可以利用系统的一个地址如Q5.6来激活，如图示_802Dsl轴控制子程序
2.V14000000位于plc的可保持数据区，可读写，在PLC程序中使用，在系统的诊断画面中置0或1，
3.WAND_B指令是字节"与"指令，表示：
即SM0.0 逻辑“1”信号时，OUT=IN1 & IN2，即IB6 &31，结果存放在MB20中，

以上说明可以助力楼主快速解决802D SL 系统问题，祝楼主好运！

图片说明：
