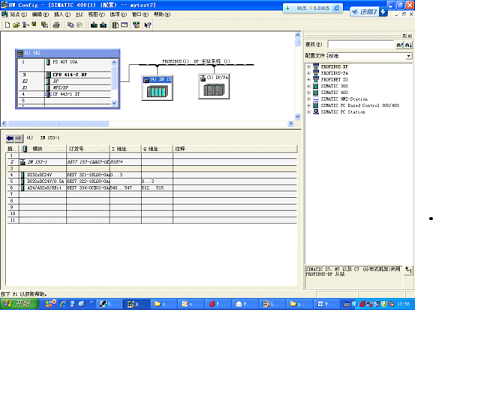

我用cpu 414-2 dp作主站，im153-1作从站，下挂ai4/ao2x8/8bit模拟量输入输出模块，用3，4脚接4-20ma输入电流，1脚接24V，20脚和18脚接地，i地址540-547，q地址512-515，定义符号wt piw 540 数据类型word，在ob1中编程：

  CALL  "DPRD_DAT"
        LADDR  :="wt"
        RET_VAL:=MW2
        RECORD :=P#DB1.DBX0.0 BYTE 4
定义DB1是共享数据块，属性s7_m_c,true，DB1里有变量DB_VAL，地址0.0，类型INT，初始值0。在DB1的数据视图里启用监视，是不是可以监视模拟量输入的变化，为什么一直为0呢？
刚刚接触plc，请专家多多指导，谢谢了。
另外ES-OS-ENGINEERING这个组件是安装在simatic里还是wincc flexible里的？

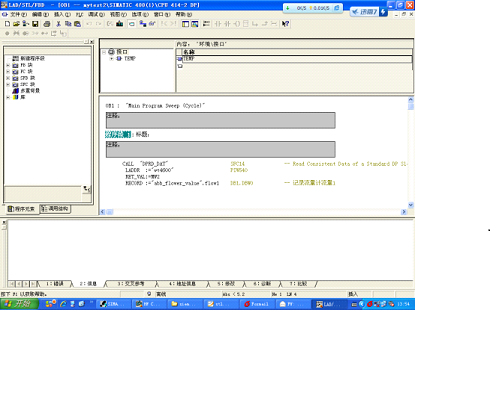

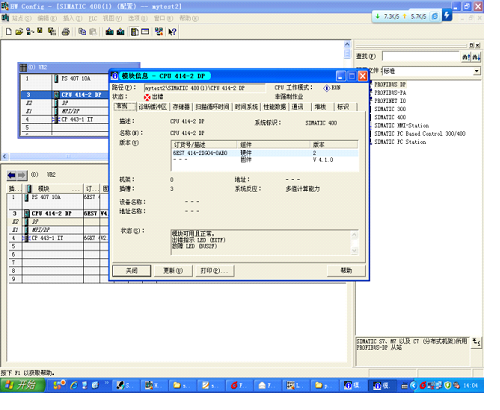

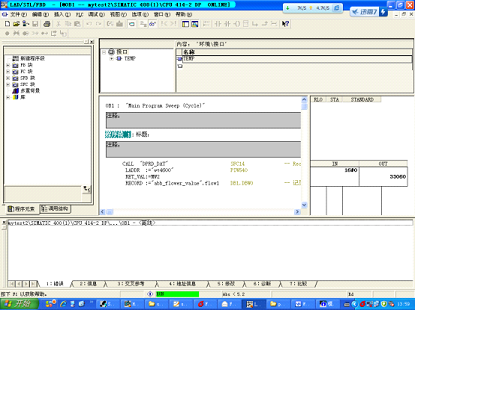

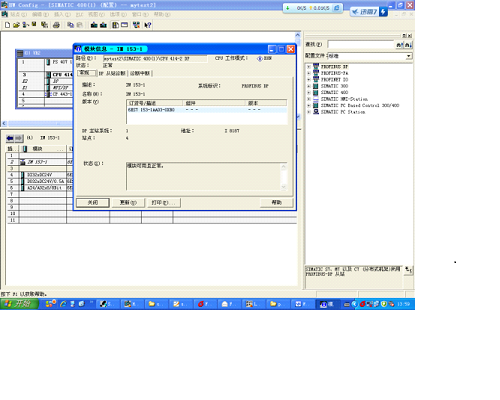

问题补充：我只是想读模拟量输入的数值，不知道该怎么处理，能说得详细点吗，我刚刚接触plc，不是很明白，mv2的返回值怎么看？8位的AD，要怎么定义数组，还有什么方法可以读模拟量输入？谢谢谢谢了，发了电脑截图过去，麻烦给看一下，谢谢！

扫码小程序：

一键登录查看全部问答

zhanglinux 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

我只是想读模拟量输入的数值，不知道该怎么处理，能说得详细点吗？
就是直接把模拟量地址读进来数字量move到你的db区域就可以了，不需要调用你所写的指令。
只有外部硬件接线正确，就会有模拟量数据读进来。但是读进来都是对应0-27648之间的数字量，外部接的硬件正确，相应的模拟量是0-10v或是4-20ma 或是其它，经过这个ai4/ao2x8/8bit模块，
ai 模块：就是把模拟量的输入转换为数字量，供plc内部计算和处理。
ao 模块：就是把数字量输出转化为模拟来控制外部的硬件。

分布式的et200m上面组态的地址，只要硬件连接好，dp通讯正确，这个分站上地址和cpucpu 414-2 dp上的地址一样使用。不需要别的转换。

问题补充：把模拟量地址读进来数字量用move到你的db区域就可以了，或是其它mw区就可以。
