Profibus DP 连接方式请教

2555 产品版区：SIMATIC S7-300(F)/S7-400(F/H/FH)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

上位机安装Wincc Flexible RT 通过CP5611与315-2DP通讯，同时315下面连接四个IM153-1，因为现场线槽走向固定，所以IM153-1不能一直串联下去，想请教一下：

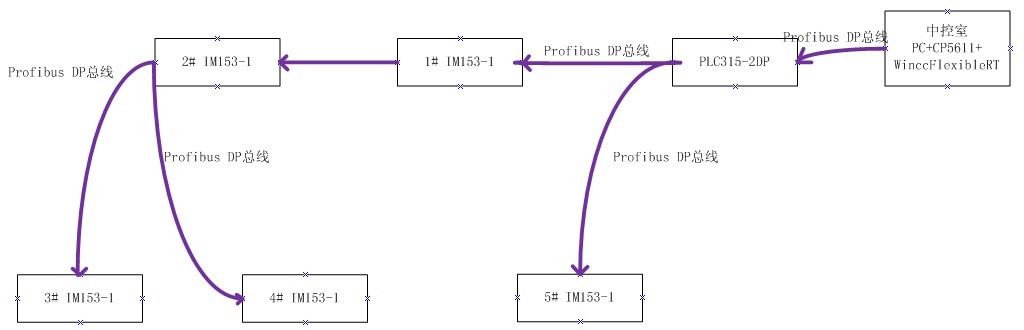

1、可否走下面图片所示的分支线方式？
2、分支线节点处可以不加中继器么？
3、如果可以的话怎么用profibus DP接头连接呢，A B和A‘ B'该怎么连接，多分支节点的终端电阻是否需要ON？

问题补充：

扫码小程序：

一键登录查看全部问答

zhwyrain 毕业实践员

被采纳率 19.15%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

答：
1）可行；
2）得加；
3）网段一：IPC--CPU--站1--站2---中继---站3 （IPC、站3终端电阻置ON）
网段二：中继-站4 （两端终端电阻都需置ON）

站5直连CPU的另一个DP接口（两端终端电阻都需置ON）

lzm 中级工程师

被采纳率 11.94% 2013-05-07 11:53

提问者对于答案的评价

暂无评价

zhwyrain

被采纳率19.15% 2013-05-07 09:34

最佳答案作者回复

以往的315-2DP 是有两个 MPI/DP + DP ,新型的却是MPI +DP了，按你的需要只有在CPU机架上再增加一个DP模板342-5，
你的CPU 要连接IPC ，站1，站5共4处，又不允许串接，所以CPU主站必须有两个DP接口。

lzm 中级工程师

被采纳率 11.94% 2013-05-07 11:53
