差压变送器测流量

5025 产品版区：SIMATIC S7-300(F)/S7-400(F/H/FH)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

大家好如果我用差压变送器检测流量，用的是S7-300的模拟量输入模块。因为差压值得开方与流量乘正比，编程时是不是我要对PIWxxx这个值开方然后乘以相关比例系数就是所测流量

问题补充：

扫码小程序：

一键登录查看全部问答

伍豪之剑学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

每个流量计出厂时都有一个设计计算书与其配套，那才是真正的计算依据。
我们编写程序就是将计算书的流量计算公式用PLC编程的方式描述出来，就类似我们的加、减、乘、除数学计算。

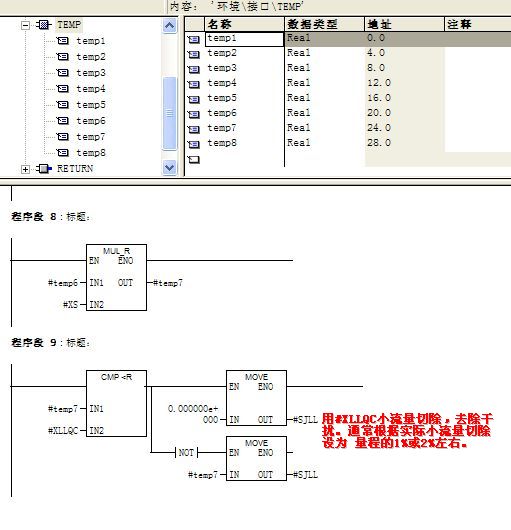

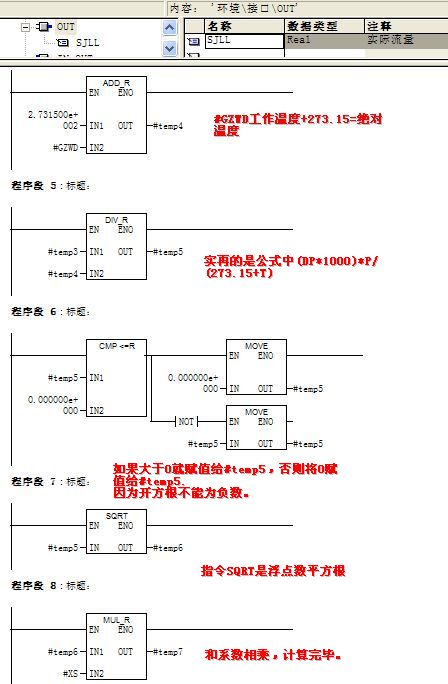

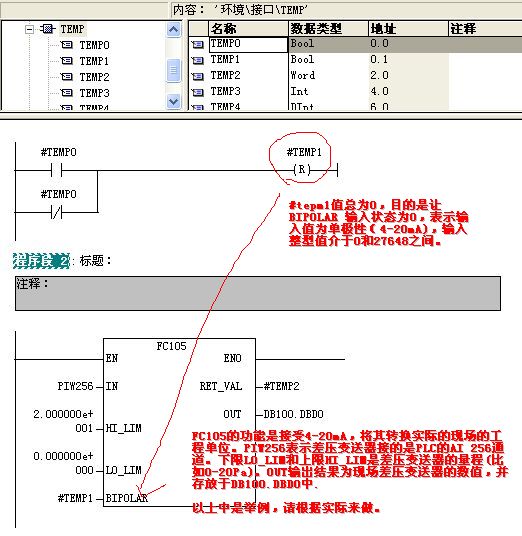

其实上次回答给你的资料很全了，看来你还是没实践过，我又将上次的公式计算图给你翻译了一下，请参考上传图片。此程序是的功能块，使用时直接调用就可以，比如你的空气流量和煤气流量赋予实参后直接调用，不用分别一个一个再写。

此公式计算出来的是瞬时流量，如有疑问再一起交流。

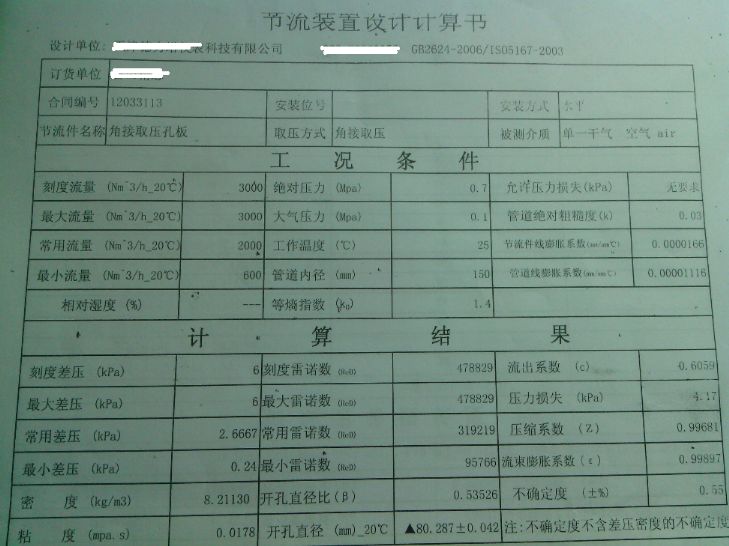

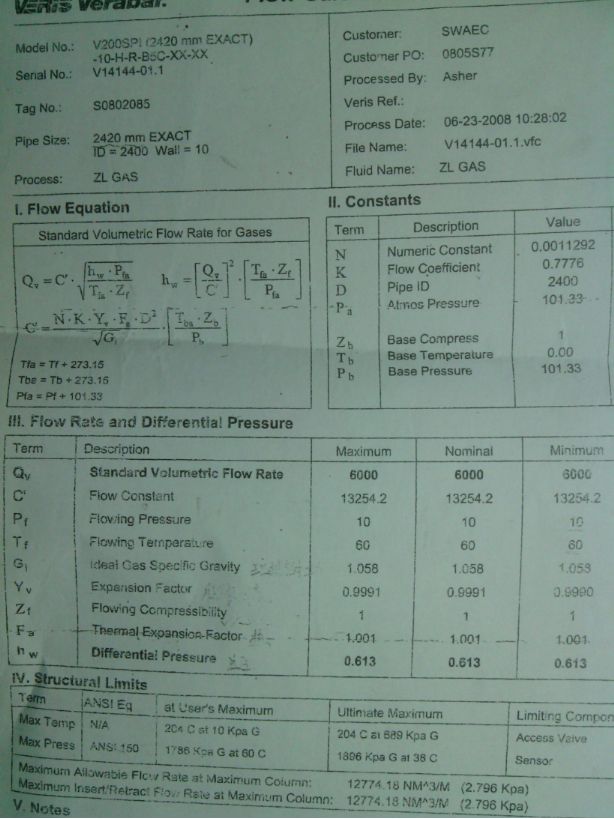

另外给你传了二张压空和煤气的计算书，呵呵你可别照搬呀，只是让你参考一下里面的系数。

图片说明：

hbttkj 顶级工程师

被采纳率 47.30% 2013-05-24 02:45

提问者对于答案的评价

暂无评价

伍豪之剑

被采纳率低 2013-05-23 11:12

最佳答案作者回复

那个是简化后通用孔板温压补偿公式，但必须要有流量计出厂时设计计算书，孔板设计的最大差压，最大流量，流出系数，孔板开孔直径，直径比，膨胀系数，工况密度等等，计算书上这些数据，将这些数据手动计算后就得出系数。
西门子技术论坛和找答案是一个很好的平台，这里有很多热心的前辈。我也只是个初学者，只是和你毕业设计的内容属一个行业，我的邮箱是hbttkj@163.com，有需要可以一起交流。

hbttkj 顶级工程师

被采纳率 47.30% 2013-05-24 02:45
