问题

比例阀的模拟量输入和模拟量输出反馈的接线

9598 产品版区：S7-1200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

见附件，费事拖的比例阀6,7端子是模拟量输出反馈，3,4端子是模拟量输入；接到1214CPU和SM1232模拟量输出模块上：
1. 先说6,7端子；6是模拟量输出，接到CPU1214的 2M旁边的0端子，7接到2M端子，这样接是否正确？？此外2M是否还需要并联一根线去24V的GND??

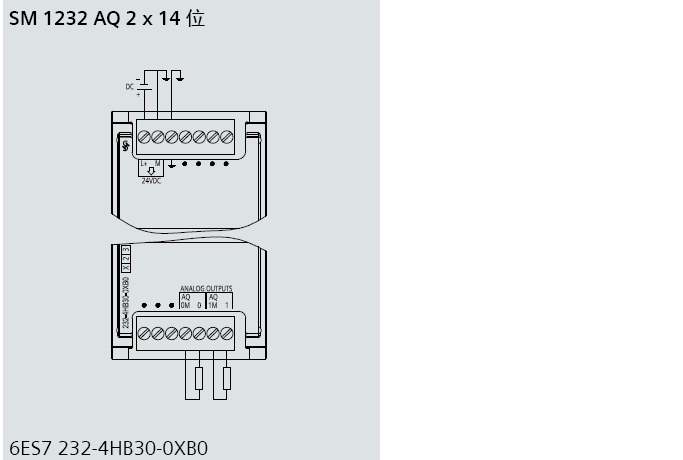

2. 再说3,4端子，4接到SM1232的AQ 0，3接到SM1232的0M，此时0M是否也要并联一根线去24V的GND？？

阀门的输出输入电压等级都是10V的，如果并联，别把24V引入烧阀门了。。。。。

问题补充：忘了图片呵

扫码小程序：

一键登录查看全部问答

西门吹雪木子中级技术员

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

比例阀只需要现场的反馈即可

根据程序计算开还是关

所需要信号一个模拟量输入一个DI或者两个二个DO

上位机设定A开度值比较比例阀的反馈值B
A大于B 那么DO1 开
小于DO1关闭 DO2 开
再有等于在一定范围值不变

根据你的图3 如果两个DI 1 .5 是正反转那么这两个需要接
3 .4 是模拟量给定设定阀门开度的这点看你的阀不是比例阀是模拟阀 34接电流给定
6.7是阀门开度的反馈值
模拟量全部GND公负都引自PLC的24V即可

KCN 顶级工程师

被采纳率 24.65% 2013-06-08 16:49

提问者对于答案的评价

暂无评价

西门吹雪木子

被采纳率低 2013-06-05 17:38
