与 S7-1200/1500 PLCSIM通信设置

本文主要介绍WinCC Unified 与 1200/1500PLC SIM通信组态过程。关于不同固件版本安全通信、访问等级设置等，请参考以下文档：

Unified PC 与 S7-1200/1500 真实PLC以太网通信设置

Unified PC 与 S7-1200/1500 PLC以太网通信不同固件访问等级设置

文档中使用的软件版本为 WinCC Unified PC V20，PLC为 1512 C（固件版本为2.9），PLC SIM V20，二者在同一台电脑中。仿真通信实现步骤如下：

1、控制面板PG/PC接口设置

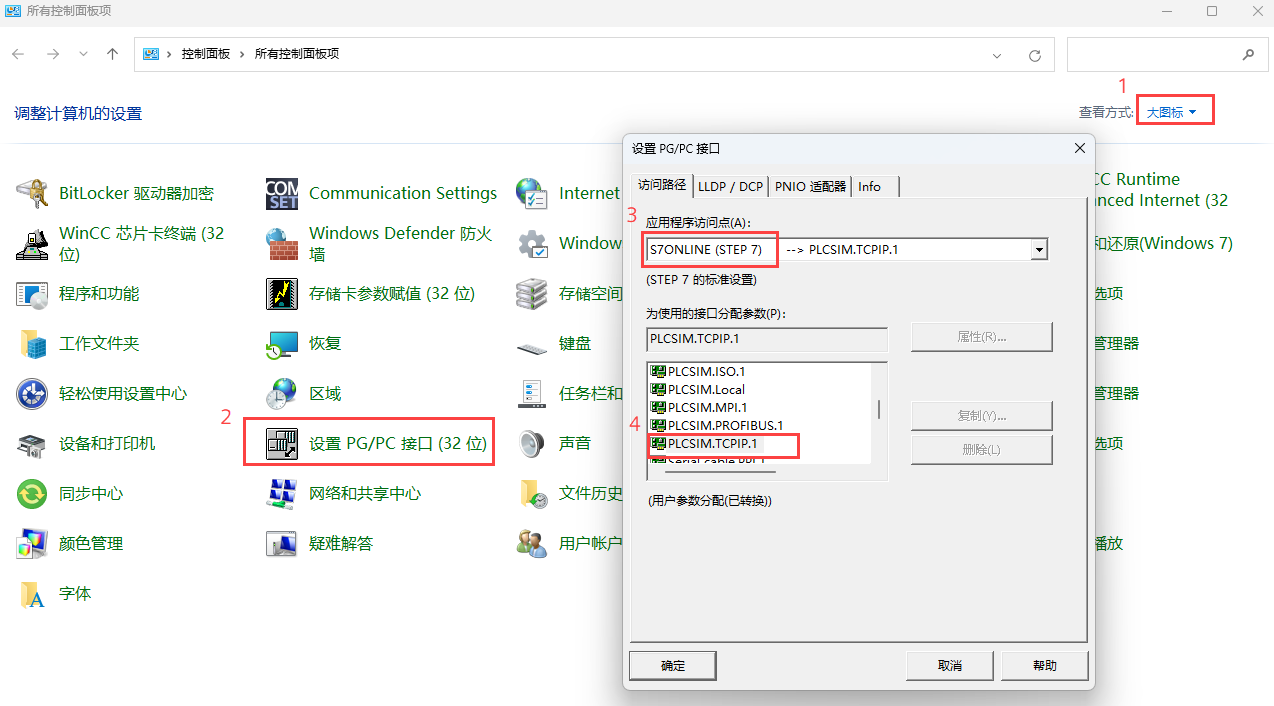

打开计算机控制面板，切换至“大图标”视图，打开“设置PG/PC接口”，在弹出的界面中设置访问点及网卡。

访问点名称可以选择“S7ONLINE(STEP7)”

网卡名称选择 “PLCSIM.TCPIP.1”。

2、在Portal 中打开S7-1500程序，进行以下设置并启动仿真

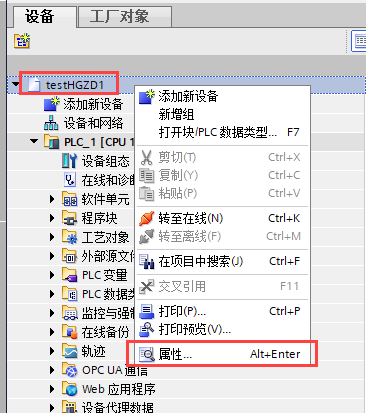

2.1设置项目属性：右键项目名称，选择“属性” 。

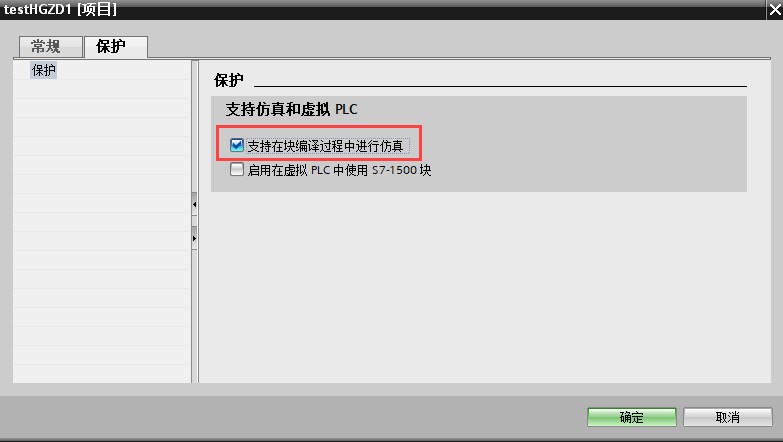

在弹出的对话框中，选择“保护”选项卡，勾选“支持在块编译过程中进行仿真”，点击“确定”关闭对话框。

2.2 启动PLC仿真

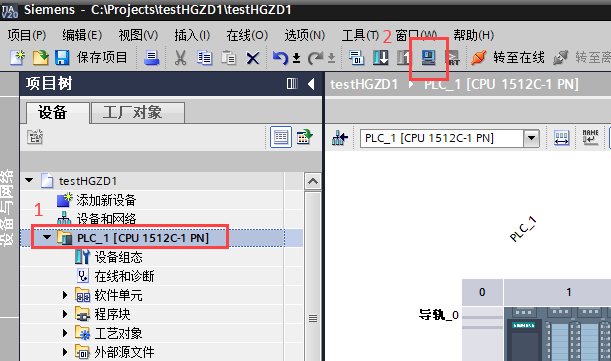

在项目树—设备中，选择PLC，单击工具栏中的“仿真”按钮。

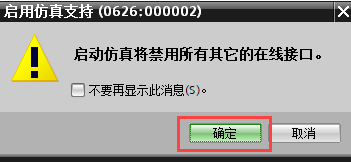

弹出“启用仿真支持”对话框，选择“确定”。

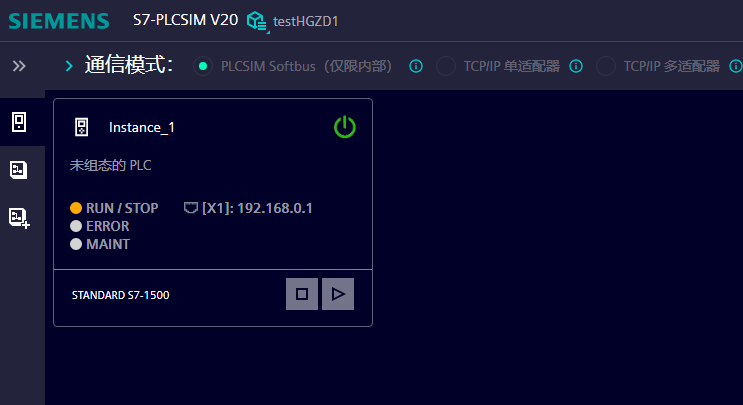

此时会自动打开S7-PLCSIM V20 仿真软件，可看到已经生成的PLC实例。

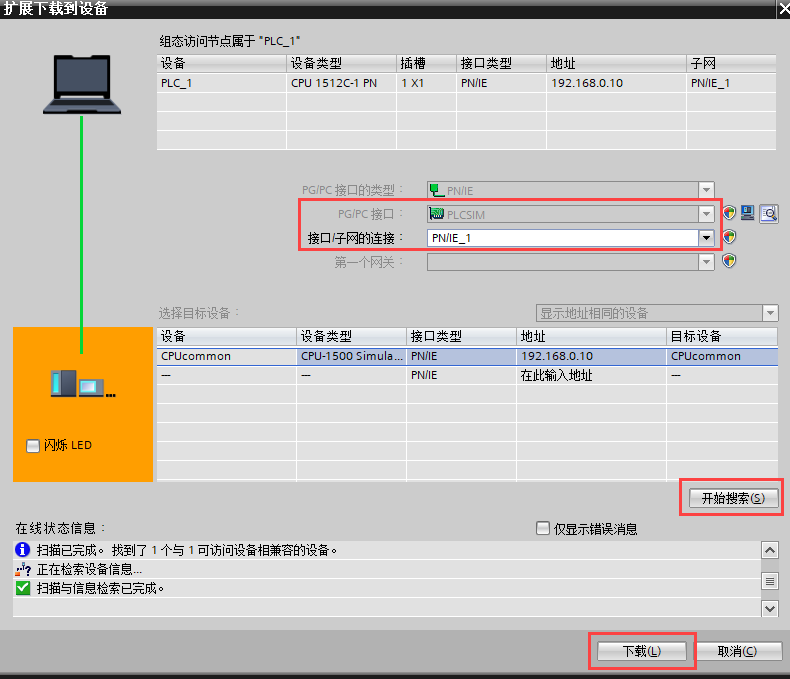

回到Portal项目界面，可以看到弹出的“扩展下载到设备”对话框，设置 PG/PC接口为“PLCSIM”，接口/子网的连接选择PLC的接口，点击“开始搜索”，搜索完成后点击“下载”。

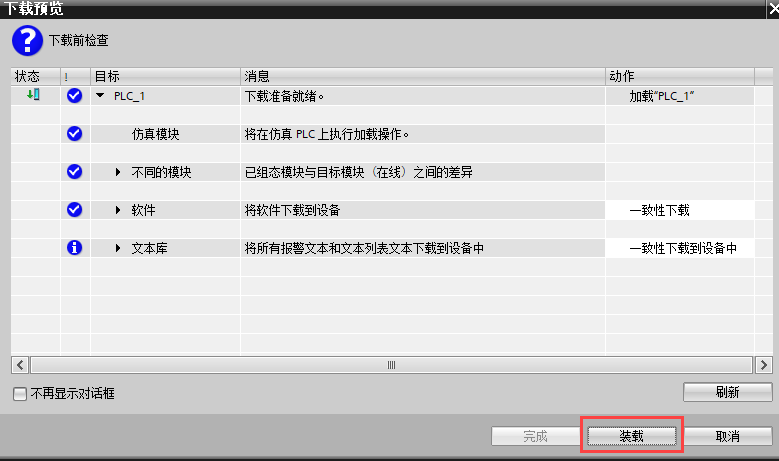

弹出下载预览对话框，点击“装载”。

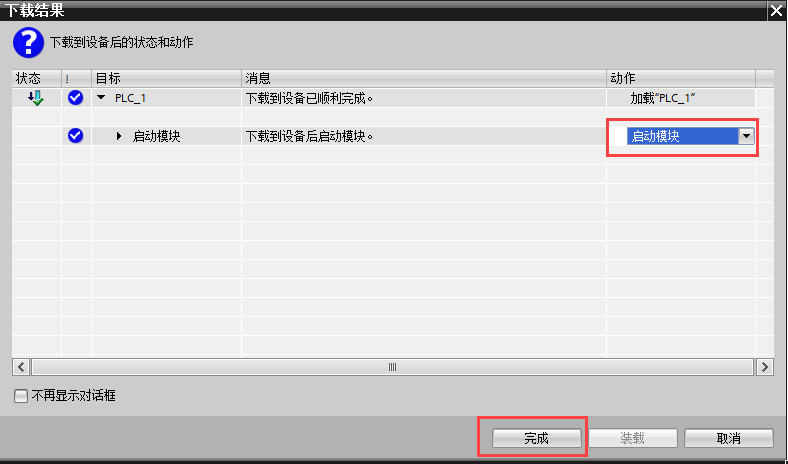

选择“启动模块”，点击“完成”。

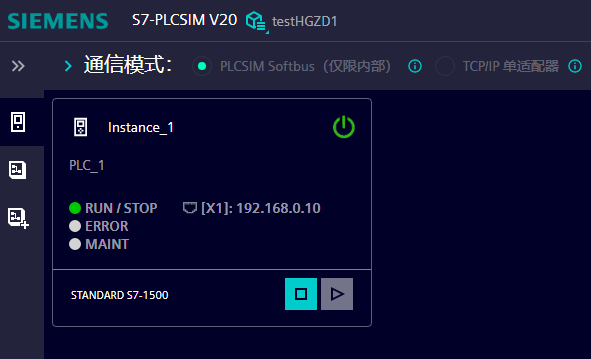

2.3仿真下载完成后，可在S7-PLCSIM V20中看到PLC实例已经运行。

3、添加Unified设备以及通信板卡，设置IP地址

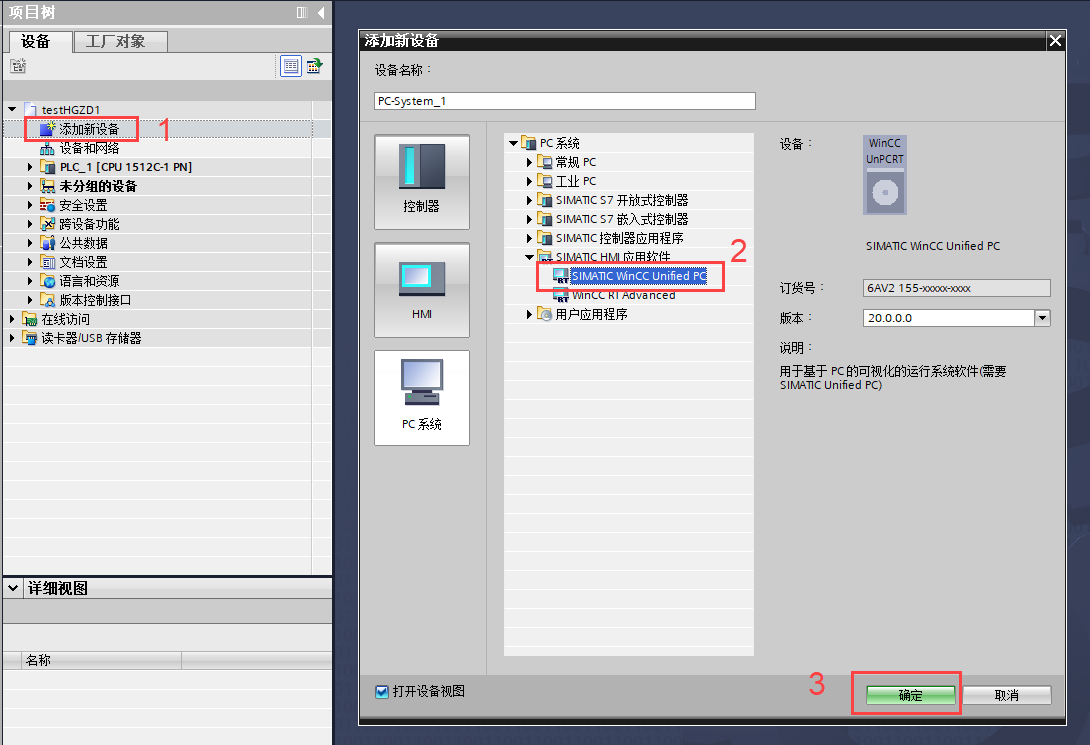

3.1在项目树中双击“添加新设备“，在弹出界面中选择”SIMATIC WinCC Unified PC“，点击”确定“。

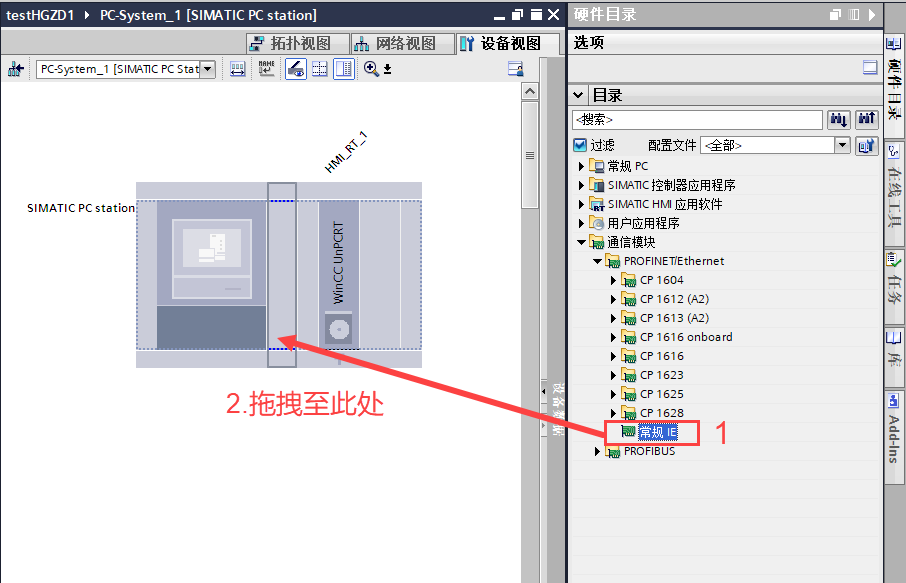

3.2 找到项目右侧“硬件目录“中的通信模块，将”PROFINET/Ethernet“中”常规 IE“拖拽至下图位置。

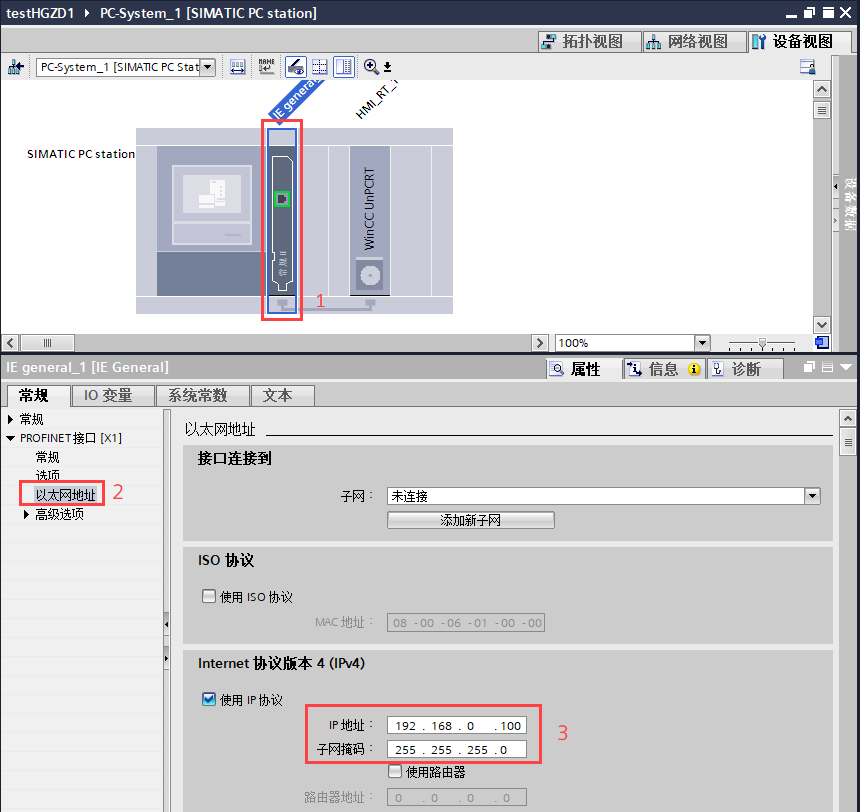

3.3 双击通信模块，在“属性“——”常规“——”PROFINET接口“——”以太网地址“中设置IP地址。

4、添加集成连接

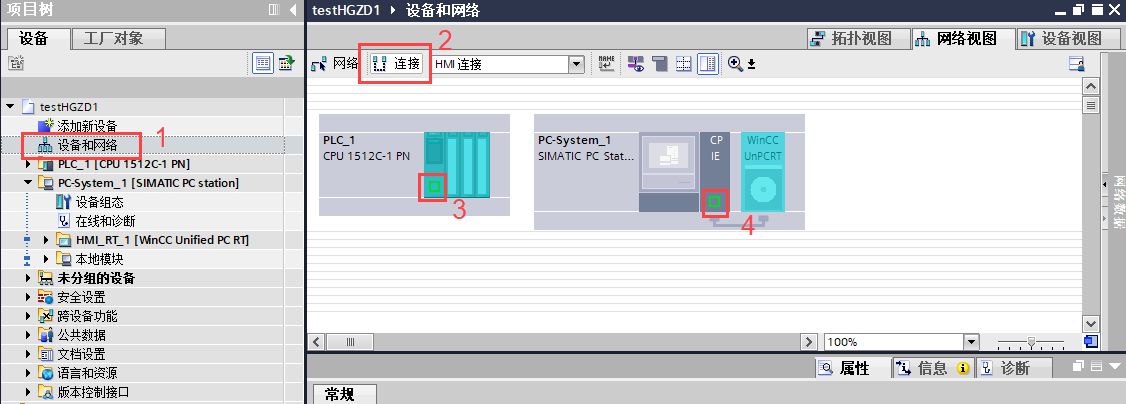

在项目树中双击“设备和网络“，在打开的网络视图中点击”连接“，然后使用鼠标左键从位置”3“拖拽到位置”4“处。

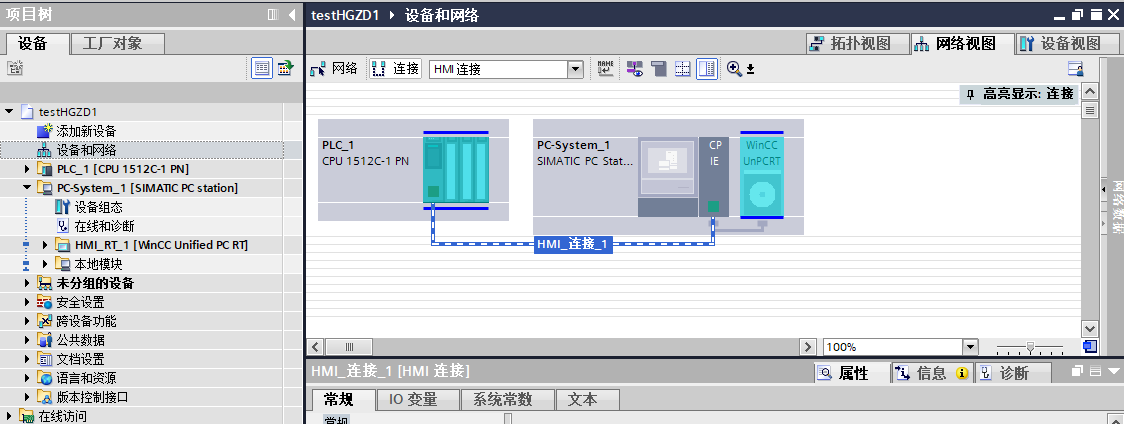

集成连接创建完成，如图所示，可看到生成“HMI_连接_1“。

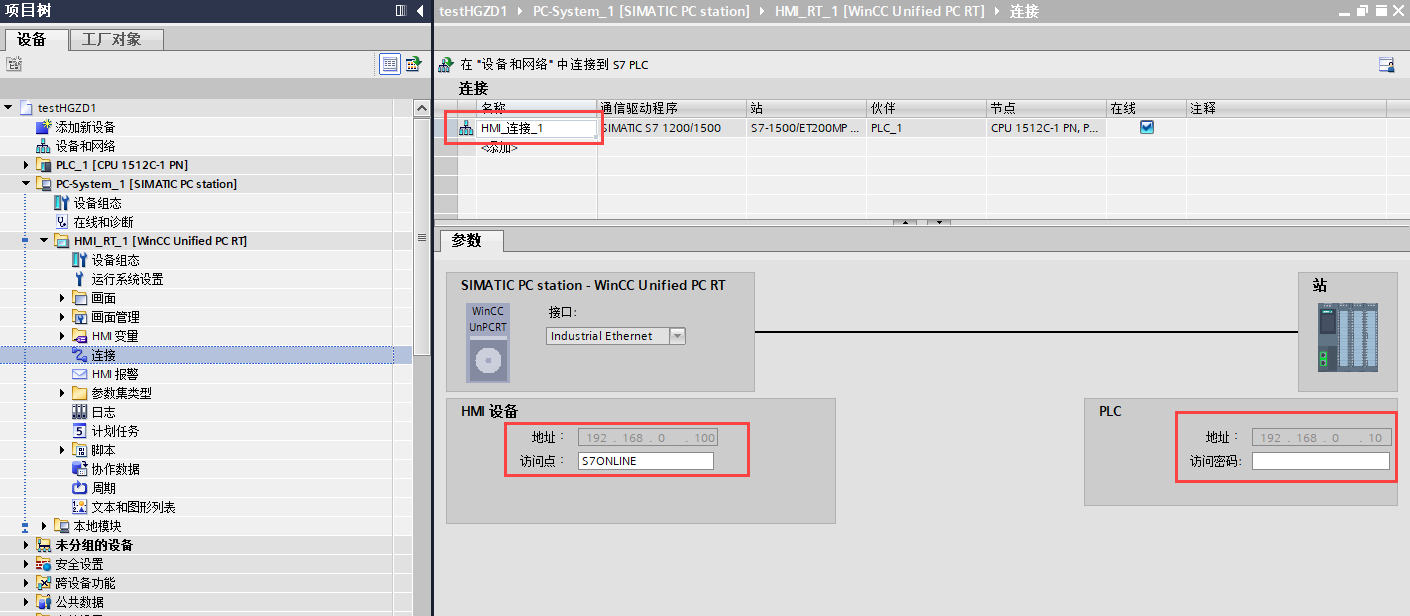

在项目树中，找到Unified PC站，双击“连接“，在连接界面中，点击建立的连接，检查参数。

其中访问点的设置需要和计算机控制面板中“设置PG/PC接口“保持一致【参考本文1中内容】。

“访问密码“需要和PLC属性中访问级别的密码设置保持一致。

5、Unified 项目仿真及运行

5.1为了便于查看通信连接状态，在画面中添加“系统诊断控制“控件。

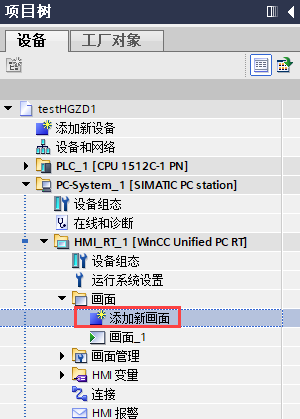

在Unified PC站中，鼠标点击“画面“，选择”添加新画面“。

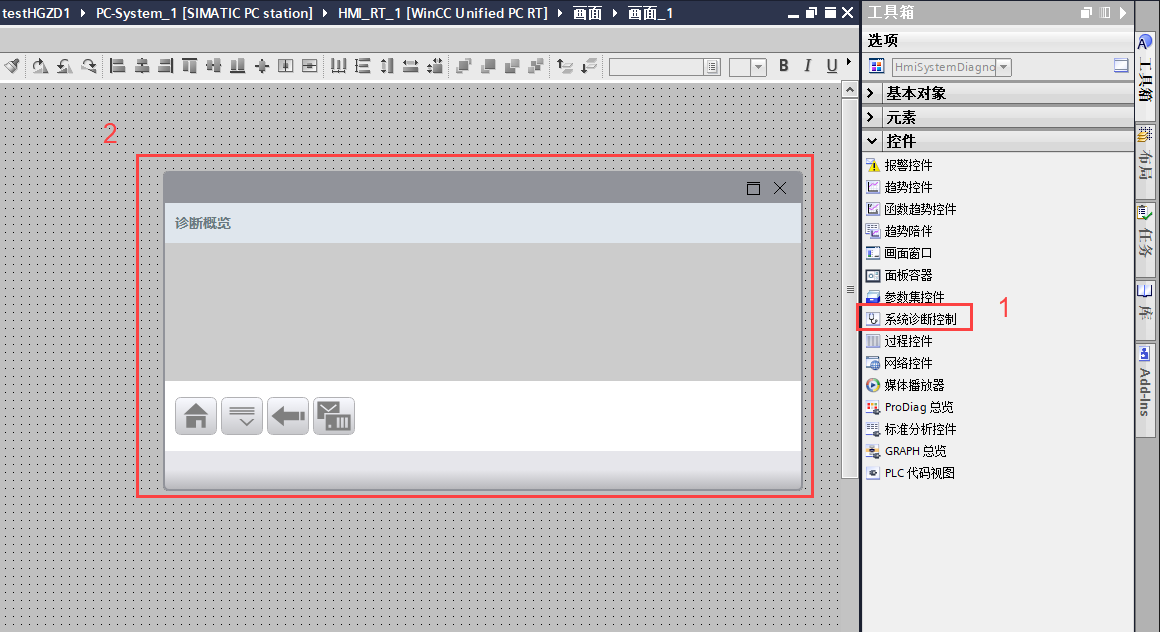

打开新建的画面，在右侧“工具箱“——”控件“中找到”系统诊断控制“，并拖拽至画面中。

可根据实际需要添加IO域，绑定PLC变量。

5.2 仿真运行项目

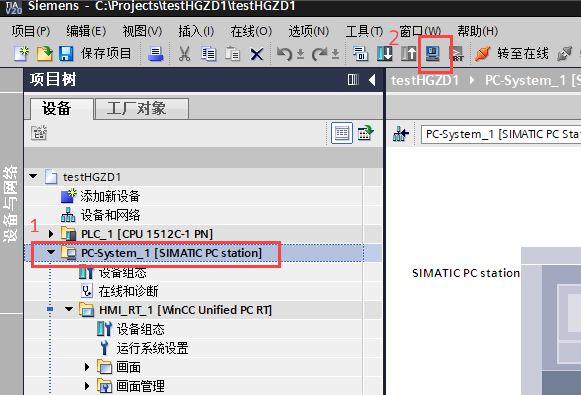

组态完成后，在项目树——设备中，选择Unified PC 站，单击工具栏中的“启动仿真”按钮。

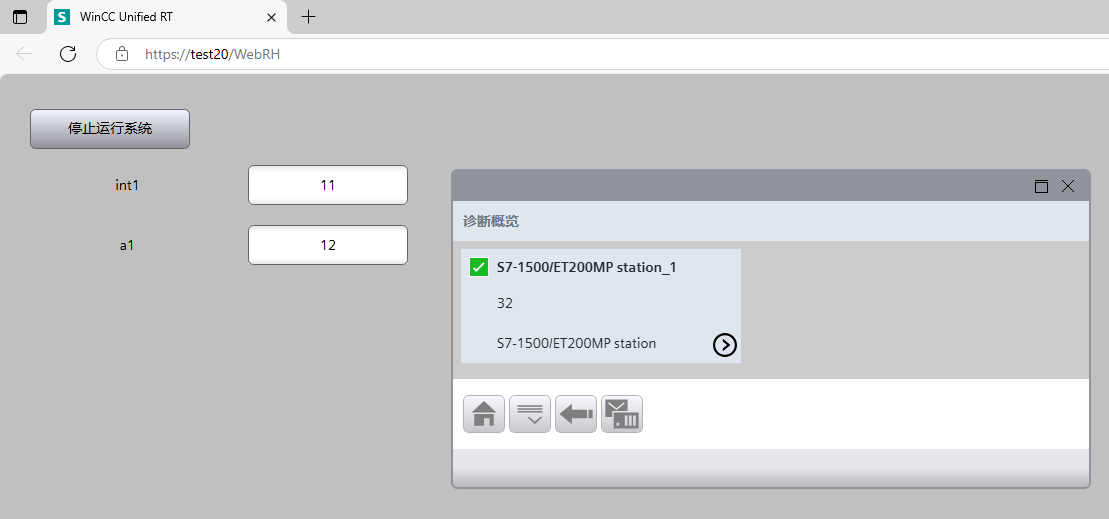

自动弹出浏览器并进入Unified运行界面，可看到“系统诊断控制”中诊断概览显示绿色对勾状态，表示WinCC Unified PC与PLC通信成功。
