与 S7-1500 PLC SIM Advanced通信设置

本文主要介绍WinCC Unified 与 S7-1500 PLC SIM Advanced通信组态过程。

关于不同固件版本安全通信、访问等级设置等，请参考以下文档：

Unified PC 与 S7-1200/1500 真实PLC以太网通信设置

Unified PC 与 S7-1200/1500 PLC以太网通信不同固件访问等级设置

文档中使用的软件版本为 WinCC Unified PC V20，PLC为 1512 C（固件版本为2.9），PLC SIM Advanced V6.0，二者在同一台电脑中。仿真通信实现步骤如下：

1、控制面板PG/PC接口设置

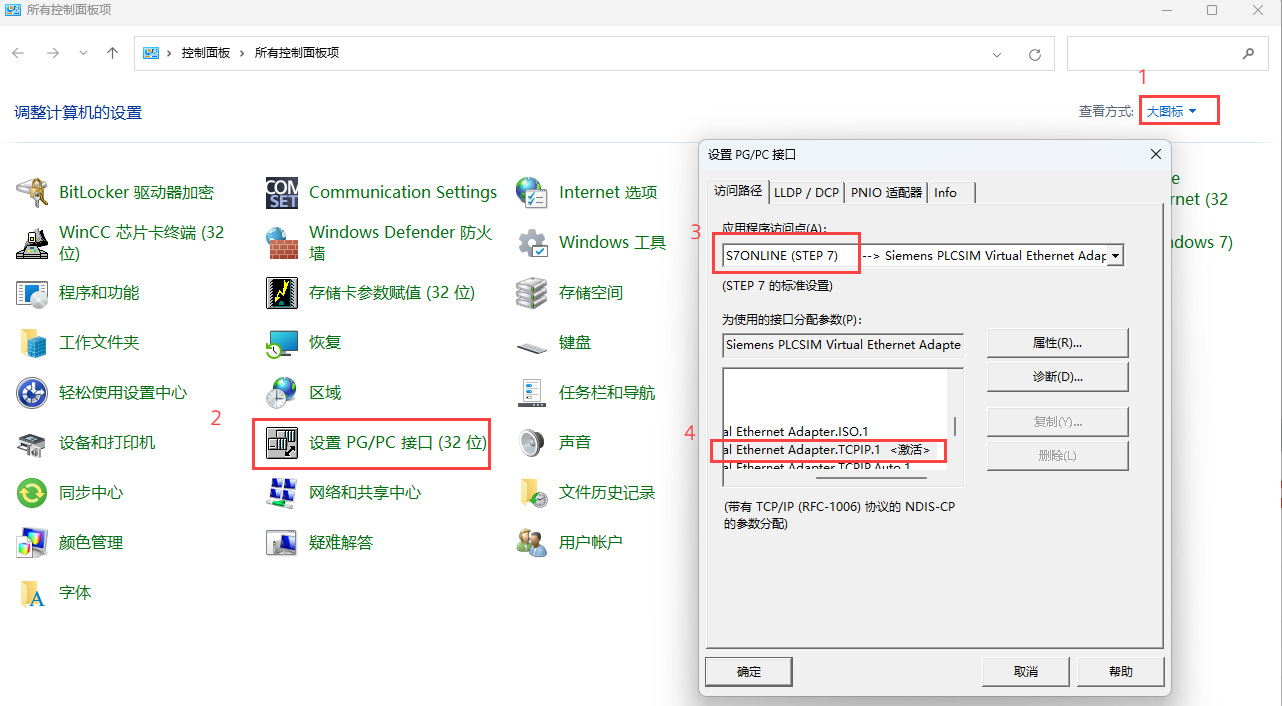

打开计算机控制面板，切换至“大图标”视图，打开“设置PG/PC接口”，在弹出的界面中设置访问点及网卡。

访问点名称可以选择“S7ONLINE(STEP7)”

网卡名称选择虚拟网卡“Siemens PLCSIM Virtual Ethernet Adapter.TCPIP.1”。

2、虚拟网卡IP地址设置：与仿真PLC在同一网段内

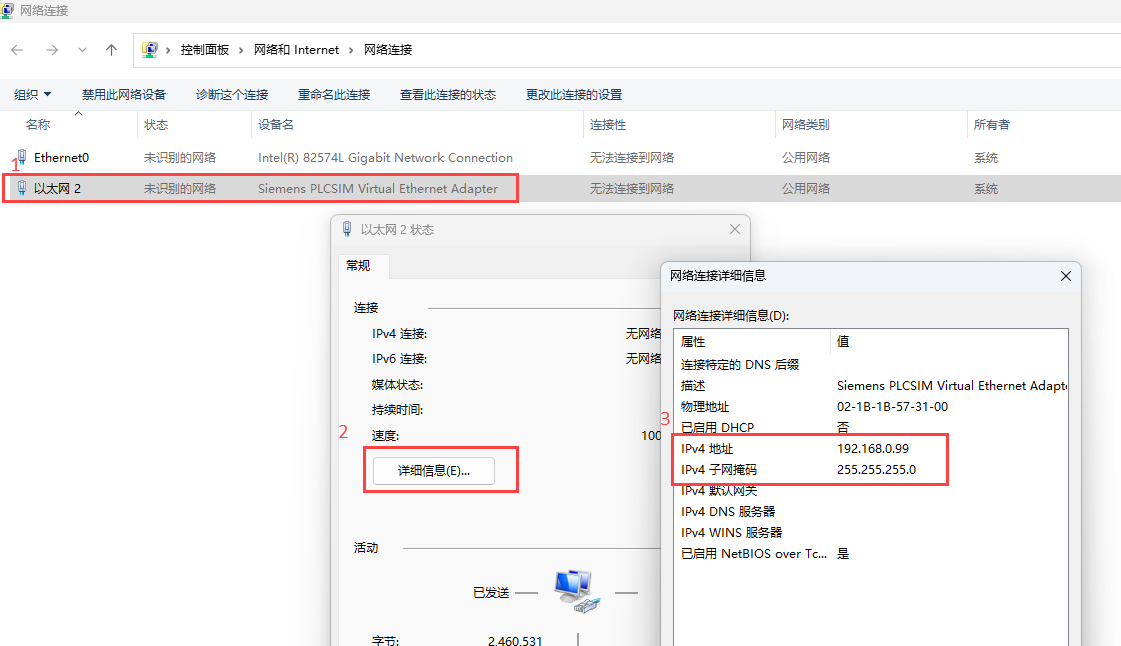

打开网络连接，找到“Siemens PLCSIM Virtual Ethernet Adapter”，双击弹出状态对话框，点击“详细信息”，可查看IP地址 。

3、打开PLC SIM Advanced 软件，配置在线访问点、PLC实例

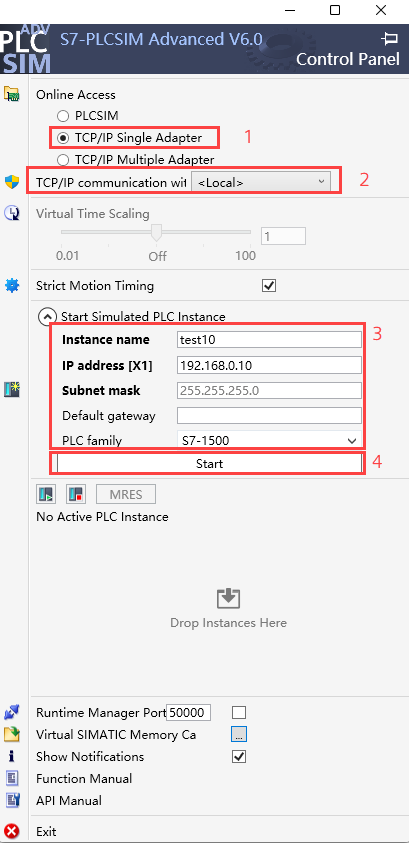

在线访问节点选择“TCP/IP Single Adapter”

TCP/IP communication with 选择“Local”

添加实例名称，设置IP地址（PLC 通信端口 IP地址）、子网掩码、PLC类型

设置完成后，点击“Start”

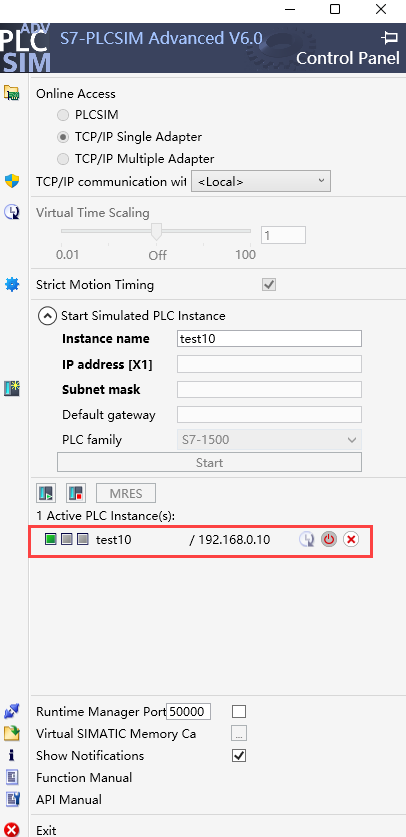

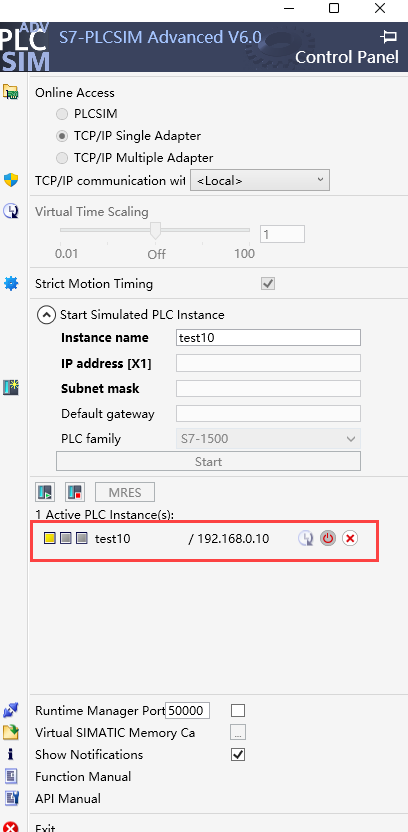

运行后可看到激活的PLC实例。

4、在Portal 中打开S7-1500程序，进行以下设置并下载程序

4.1检查 PLC网口的IP地址，与PLC SIM Advanced中创建的实例地址一致。

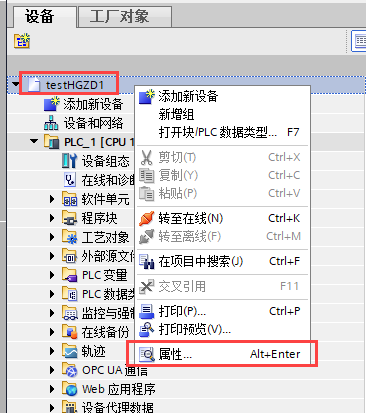

4.2设置项目属性：右键项目名称，选择“属性”。

在弹出的对话框中，选择“保护”选项卡，勾选“支持在块编译过程中进行仿真”，点击“确定”关闭对话框。

4.3下载PLC程序

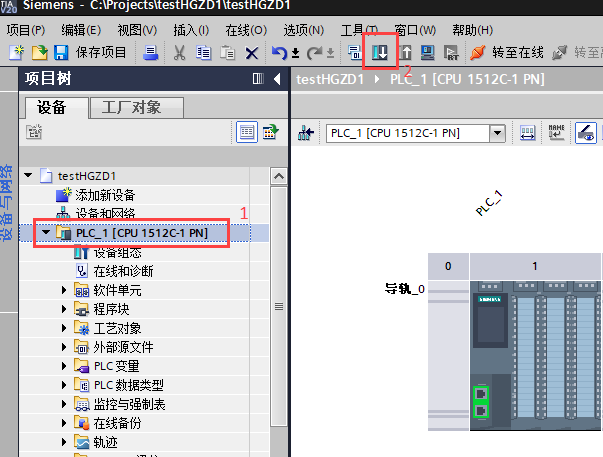

在项目树—设备中，选择PLC，单击工具栏中的“下载”按钮。

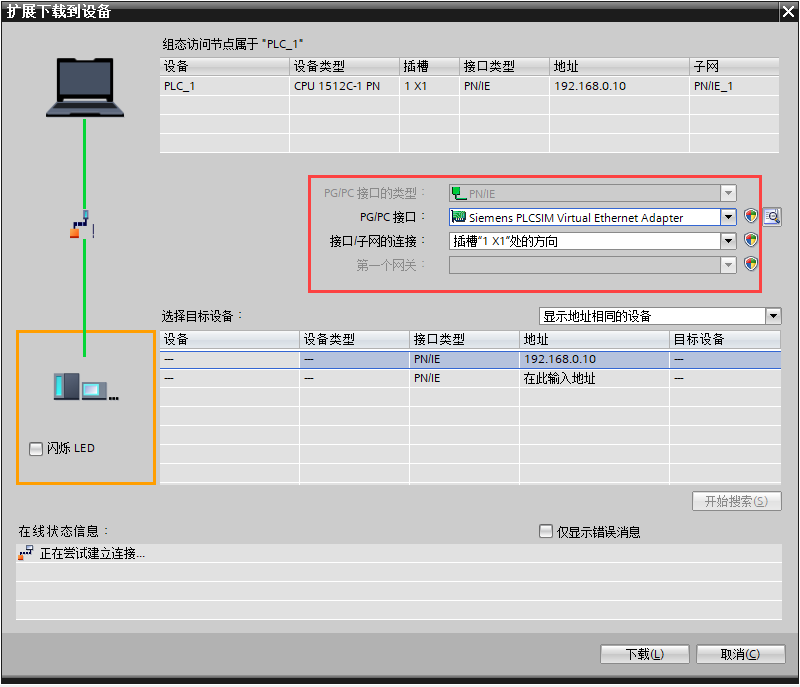

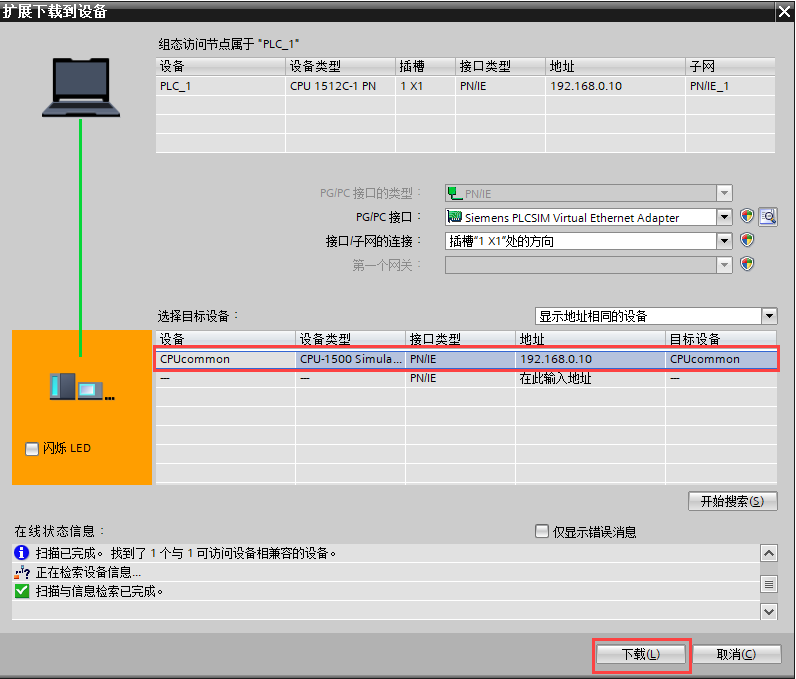

在弹出的对话框中，设置 PG/PC接口为“Siemens PLCSIM Virtual Ethernet Adapter”，接口/子网的连接选择PLC实际的接口，点击“开始搜索”。

可以搜索到在PLC SIM Advanced中创建的PLC实例，选中搜索到的条目，点击“下载”。

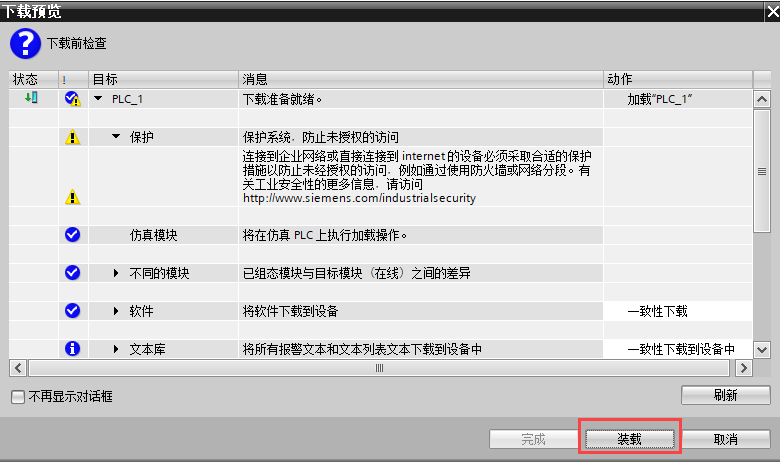

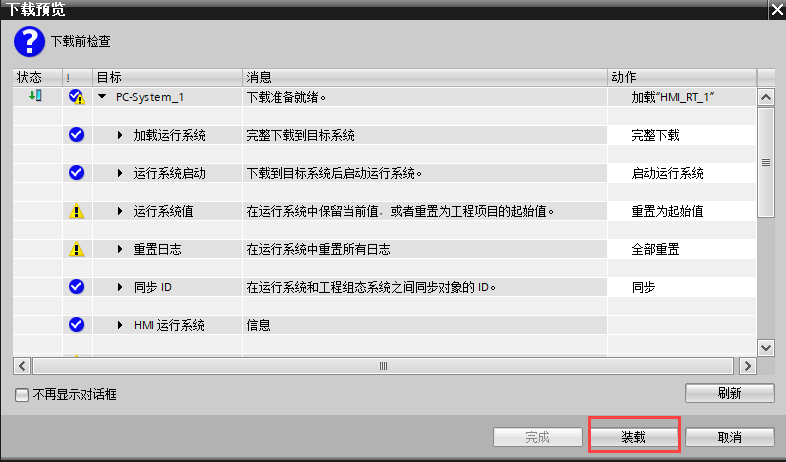

弹出下载预览对话框，点击“装载”。

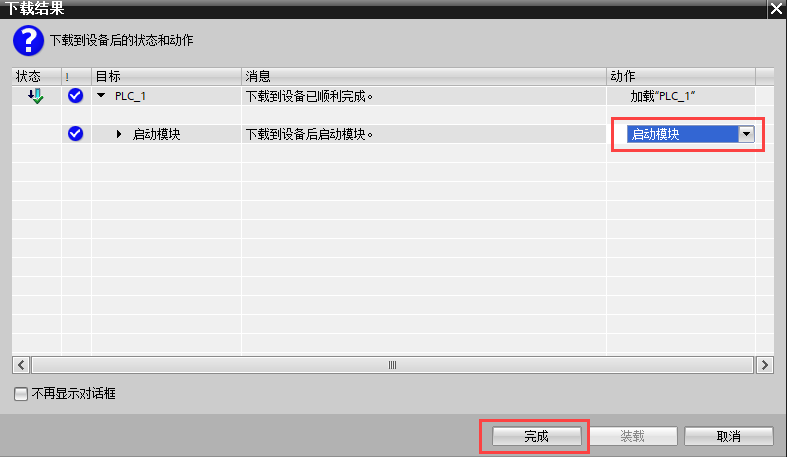

选择“启动模块”，点击“完成”。

4.4下载完成后，可在PLC SIM Advanced中看到PLC实例已经运行。

5、添加Unified设备以及通信板卡，设置IP地址

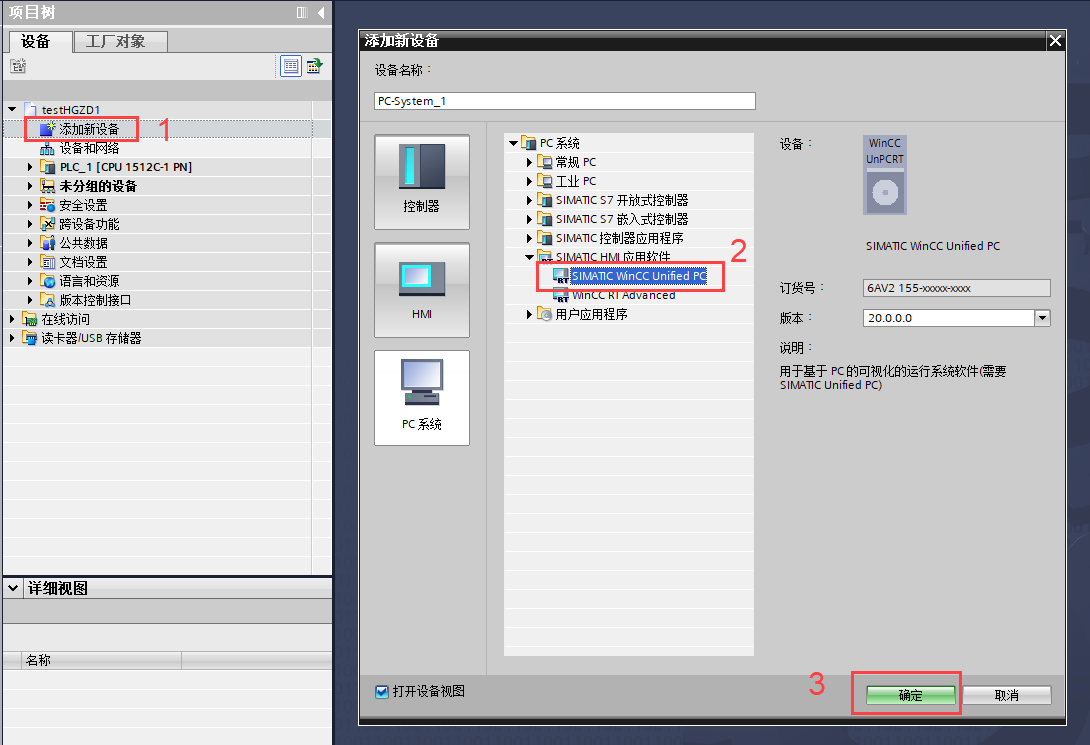

5.1在项目树中双击“添加新设备“，在弹出界面中选择”SIMATIC WinCC Unified PC“，点击”确定“。

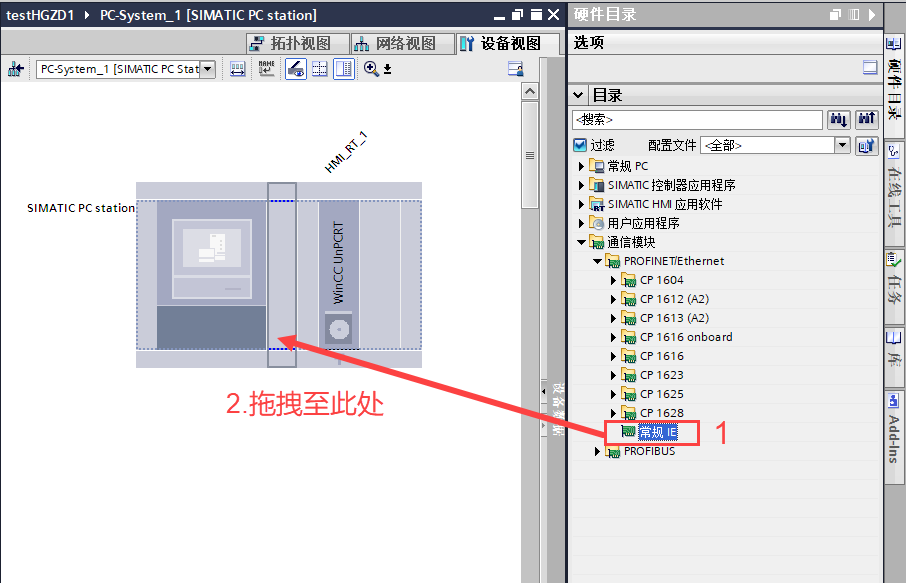

5.2 找到项目右侧“硬件目录“中的通信模块，将”PROFINET/Ethernet“中”常规 IE“拖拽至下图位置。

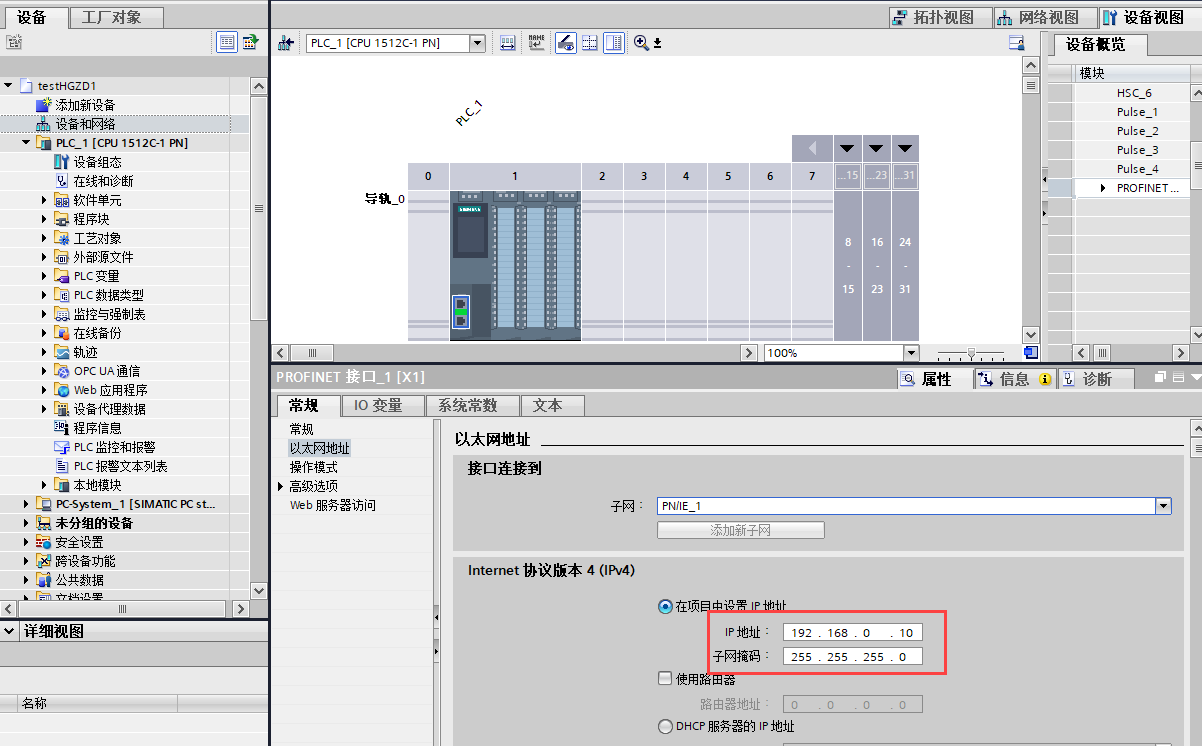

5.3 双击通信模块，在“属性“——”常规“——”PROFINET接口“——”以太网地址“中设置IP地址。

6、创建集成连接

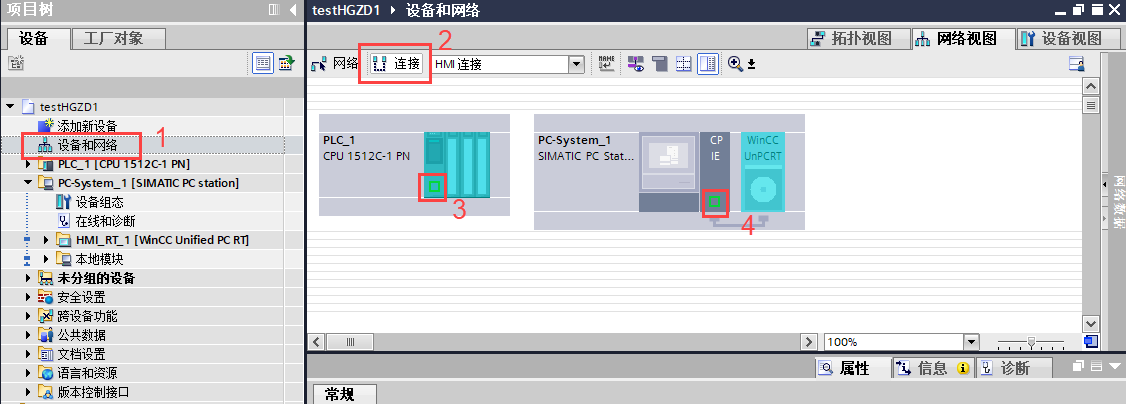

在项目树中双击“设备和网络“，在打开的网络视图中点击”连接“，然后使用鼠标左键从位置”3“拖拽到位置”4“处。

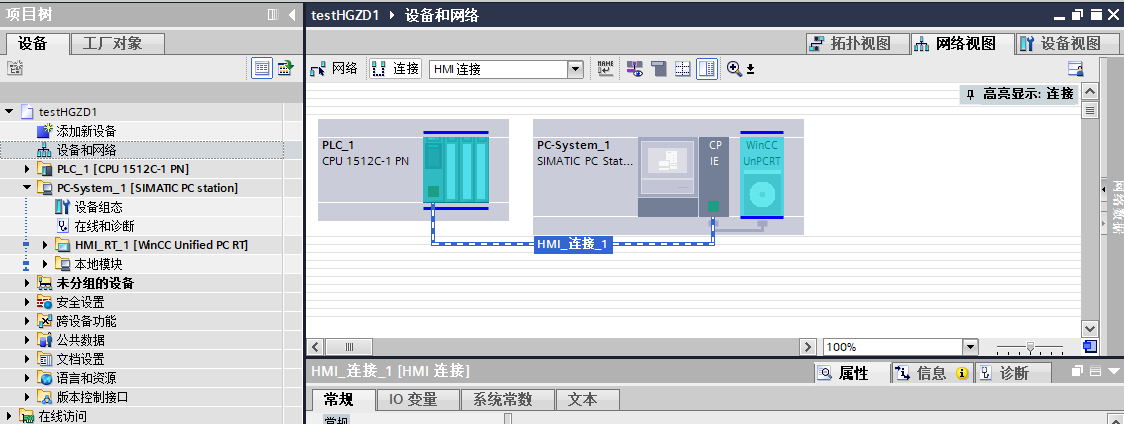

集成连接创建完成，如图所示，可看到生成“HMI_连接_1“。

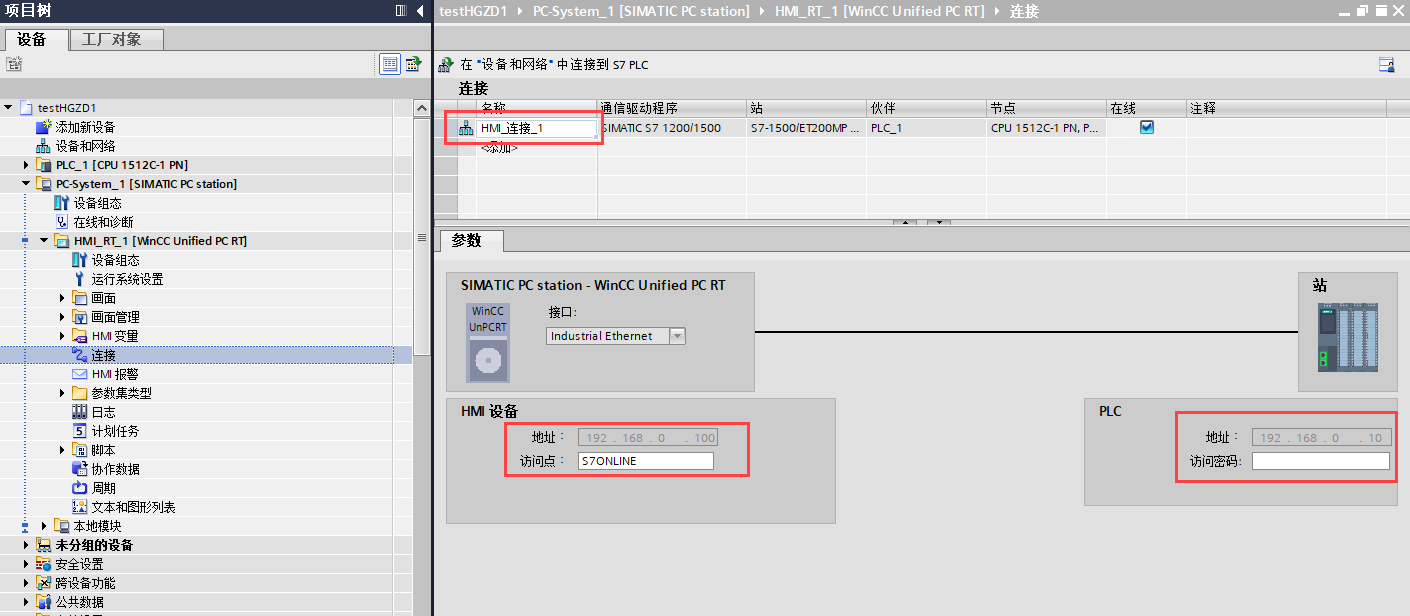

在项目树中，找到Unified PC站，双击“连接“，在连接界面中，点击建立的连接，检查参数设置。

其中访问点的设置需要和计算机控制面板中“设置PG/PC接口“保持一致【参考本文第一小节中的内容】。

“访问密码“需要和PLC属性中访问级别的密码设置保持一致。

7、Unified项目下载及运行

7.1为了便于查看通信连接状态，在画面中添加“系统诊断控制“控件。

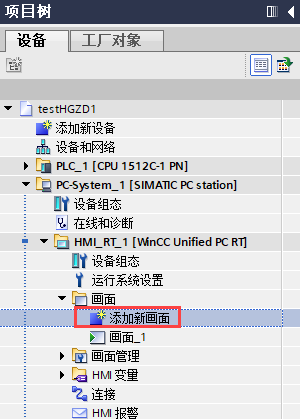

在Unified PC站中，鼠标点击“画面“，选择”添加新画面“。

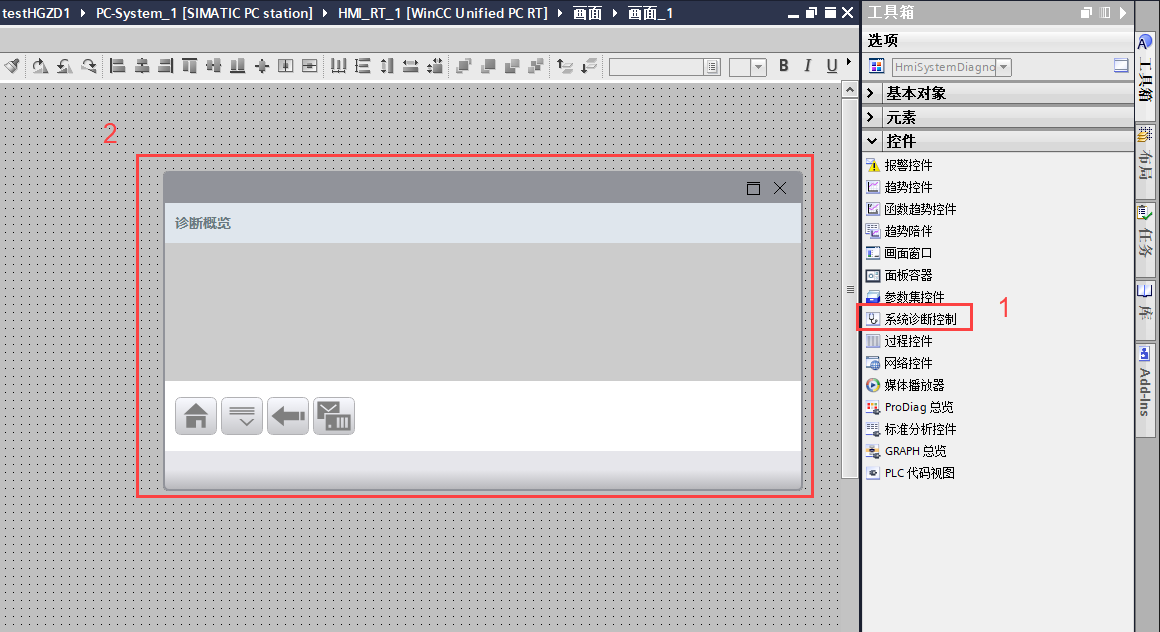

打开新建的画面，在右侧“工具箱“——”控件“中找到”系统诊断控制“，并拖拽至画面中。

可根据实际需要添加IO域，绑定PLC变量。

7.2添加用户

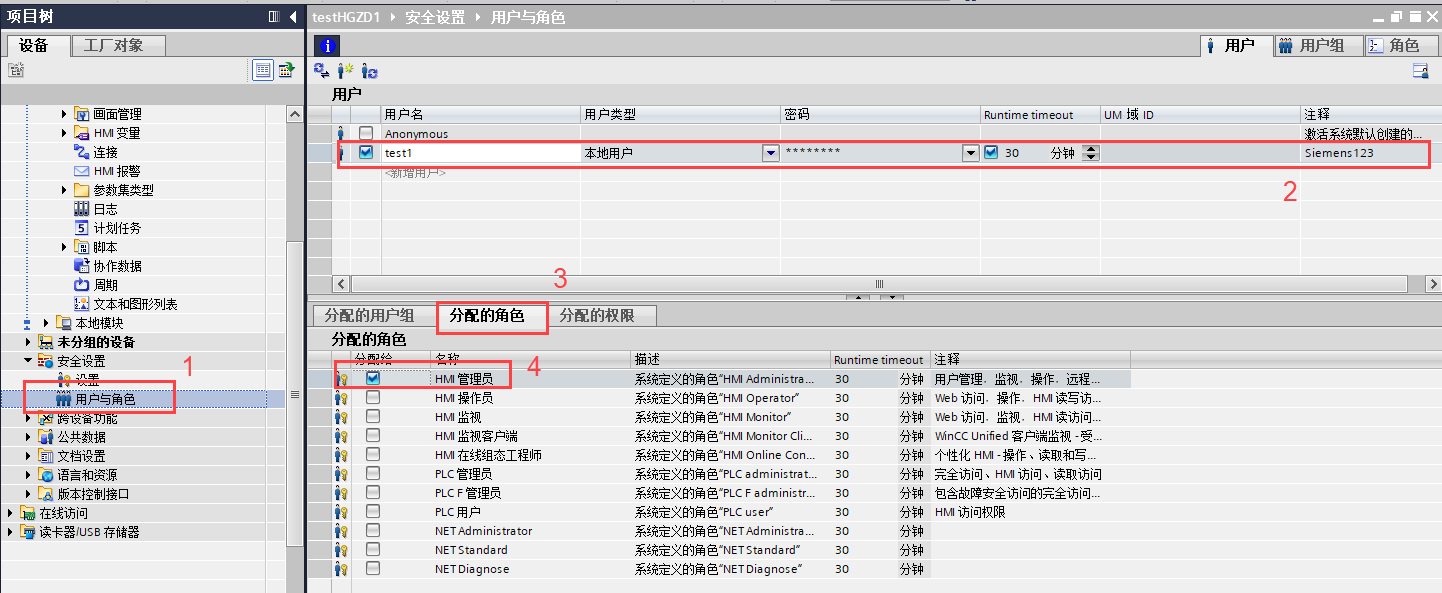

在项目树中，找到“安全设置”，双击打开“用户与角色”，创建用户设置密码并分配角色，角色可根据实际项目调整，此处以“HMI管理员”为例，如下图所示。

7.3下载项目

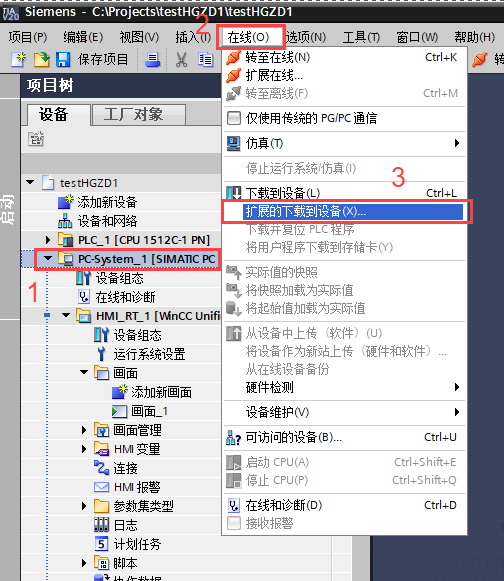

在项目树中选中unified PC站，鼠标单击“在线”中“扩展的下载到设备”。

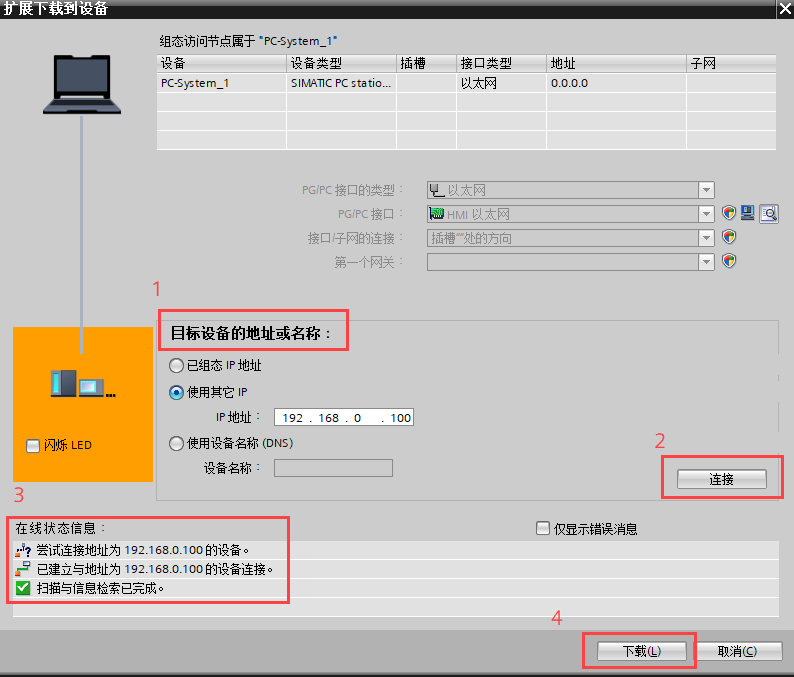

在弹出界面中设置“目标设备的地址或名称”，点击“连接”，在线状态信息中显示已建立设备连接，点击“下载”。

在“下载预览”界面中设置动作，点击“装载”。

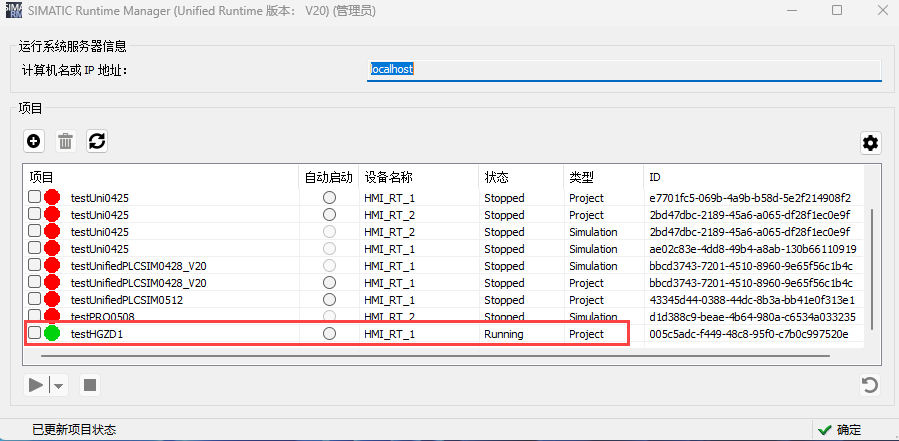

装载完成后，可打开SIMATIC Runtime Manager，看到项目已经处于“Running”状态。

8、浏览Unified PC 过程画面

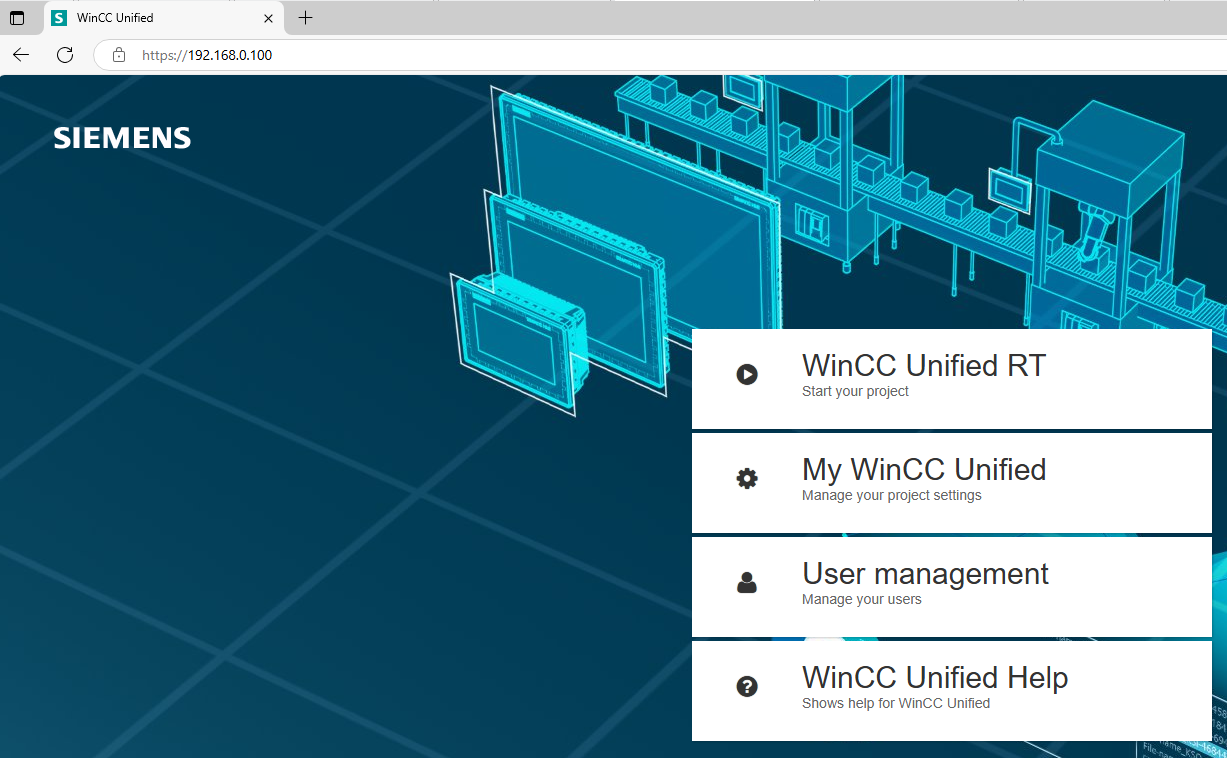

打开浏览器，输入 https://IP地址，进入运行界面。

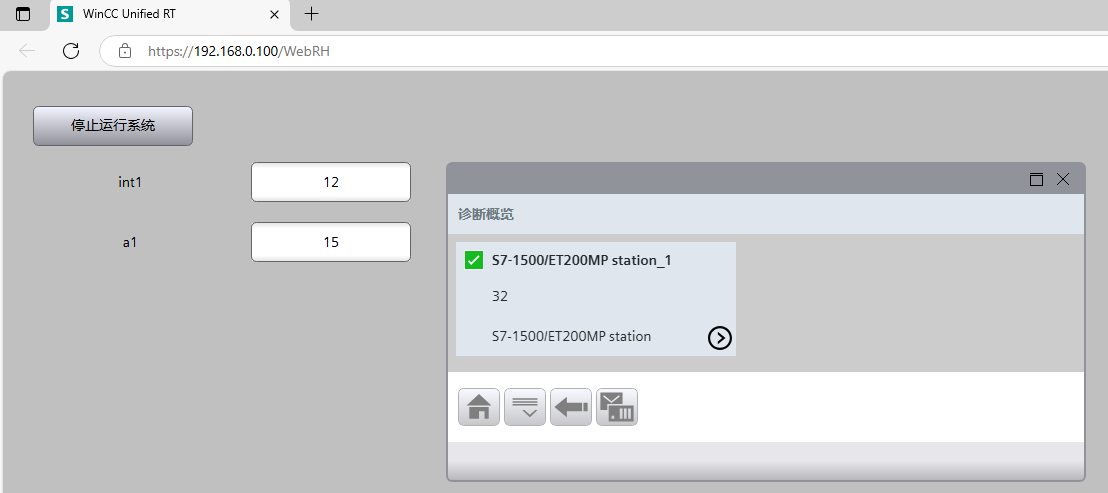

点击“WinCC Unified RT”，输入用户名密码，打开运行画面，可看到“系统诊断控制”中诊断概览显示绿色对勾状态，表示WinCC Unified PC与PLC通信成功。
