使用 TIA Migration Tool 移植

使用 Migration Tool 进行移植，可以更快捷的完成软件和硬件的移植任务！

安装并激活TIA Migration tool Add-In插件

1. 从西门子官方网站下载 TIA Migration tool 软件，请搜索文档 ID:109986503 或访问：TIA Migration tool

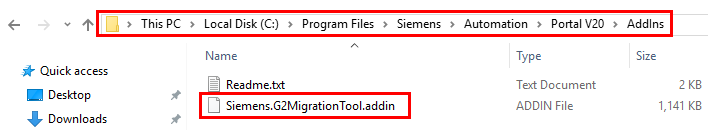

2. 解压缩下载的ZIP文件，复制文件夹内的 “Siemens.G2MigrationTool.addin” 文件，将其粘贴至 TIA Portal V20 软件安装路径下的 AddIns 文件夹中，如图1所示。

图1. AddIn安装路径

或者，将文件存放至 C:\Program Files\Siemens\Automation\Portal V20\AddIns 中。

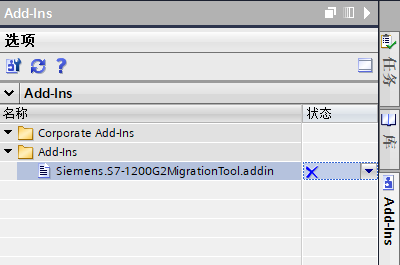

3. 在博途软件中的 Add-Ins 中，可查看到 Siemens.S7-1200G2MigrationTool.addin 已经加入。

图2. 打开博途 AddIns

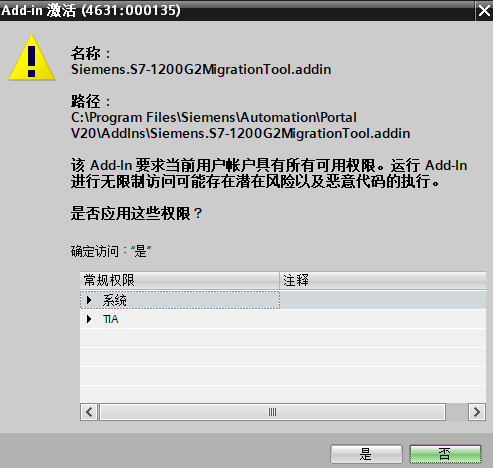

4. 在状态列选择激活 Siemens.S7-1200G2MigrationTool.addin 插件，对弹出的 Add-in 激活对话框点击 “是” 进行确定，如图3.所示。

图3. AddIns 激活对话框

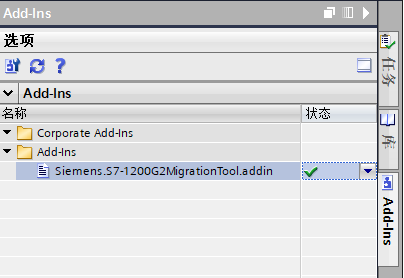

5. 查看 Migration Tool 插件的状态已变为激活状态，如图4.所示。

图4. AddIn已激活

移植前准备

使用 Migration Tool 移植前首先要进行一些准备工作，如下所示：

1. 对 S7-1200 项目进行备份

2. 将 S7-1200 项目升级至 TIA Portal V20 版本；

• 建议使用最新版本的 TIA Portal。最新版本的软件中会集成最新的硬件并对已知的问题进行了修复；
• 项目升级时，常见的问题及解决方法可参考 2.3 章节“项目升级常见问题”。

3. 将升级至V20的项目进行保存，保存后再进行移植。

4. 在 S7-1200 升级到 V20 的项目中添加待使用的 S7-1200 G2 CPU。这样项目中就会同时存在 S7-1200 和 S7-1200 G2 CPU，后续可以将 S7-1200 项目移植至 S7-1200 G2 中。

Check Migration

TIA Migration Tool 有 Migration Checker 的功能，通过此功能可以对 S7-1200 项目到 S7-1200 G2 的移植进行评估检查，可以从硬件和软件两个方面进行。

在 TIA Portal V20 中打开 S7-1200 项目，项目树中选中 S7-1200 项目文件夹，鼠标右键，下拉菜单中选择 S7-1200 G2 Migration Tool，下一级子菜单中选中Check Migration，如图5所示。

图5. 选择check migration

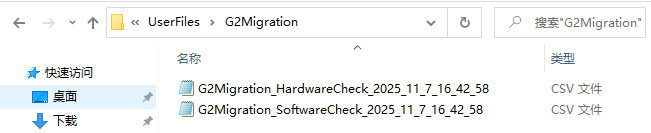

检查结果会存储在该项目文件的 UserFiles > G2Migration 文件夹中。检查结果会生成两个 csv 文件，一个是硬件检查结果，一个是软件检查结果，查看路径如图6.所示。

图6. check 结果查看路径

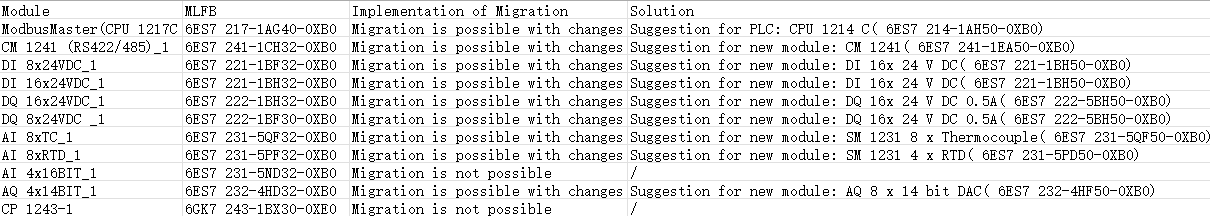

硬件检查结果会显示出当前 S7-1200 项目中所使用的硬件是否可以移植到 S7-1200 G2，移植后会使用什么 S7-1200 G2 硬件，如图7.所示。软件检查结果也是类似，显示项目中元素是否可以被移植。

图7. 硬件检查结果

Migration

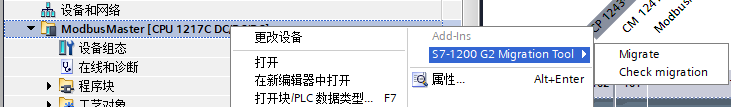

1. 项目树中选择 S7-1200 文件夹，鼠标右键，下拉菜单中点击“S7-1200 G2 Migration Tool”，下一级子菜单中选中“Migration”，如图8.所示。

图8. 选择Migrate

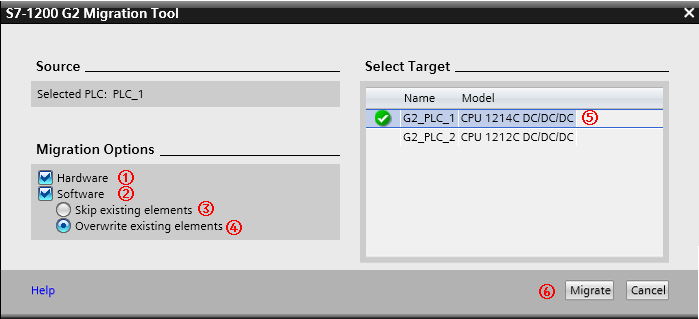

2. 在弹出的 S7-1200 G2 Migration Tool 对话框中，对“Migration Options”和“Select Target”中的内容进行设置，点击“Migrate”按钮进行移植，如图9. 所示。

图9. S7-1200 G2 Migration Tool 对话框

① Hardware：勾选该复选框，可对 S7-1200 项目进行硬件移植；

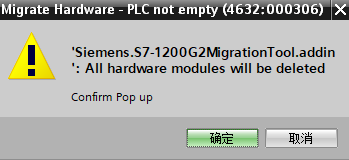

3. 如果在移植前，S7-1200 G2 项目已经组态过硬件模块，在移植时勾选进行硬件移植，在移植时会弹出警告对话框，如图10.所示。

图10.警告对话框

② Software：勾选该复选框，可对 S7-1200 项目进行软件移植；

③ Skip existing elements：勾选该复选框后，在进行软件移植时，将跳过 S7-1200 G2 已有的程序元素；

④ Overwrite existing elements：勾选该复选框后，在进行软件移植时，S7-1200 项目中的元素将完全覆盖 S7-1200 G2 的所有程序元素；

⑤ Select Target：在此处选择目标 S7-1200 G2 CPU；

⑥ Migrate：点击 Migrate 完成移植。

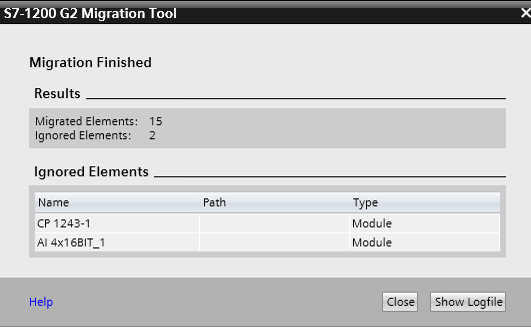

4. 移植后，会弹出对话框，显示软件和/或硬件成功移植的元素数量和忽略的元素数量，如图11.所示；点击 Show Logfile 按钮，可以显示具体的移植记录。

图11. 移植完成对话框

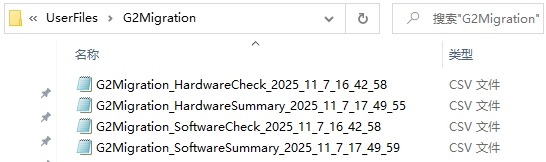

5. 移植记录也是存储在该项目文件的 UserFiles > G2Migration 文件夹中。如图12.所示。

图12.移植结果查看路径

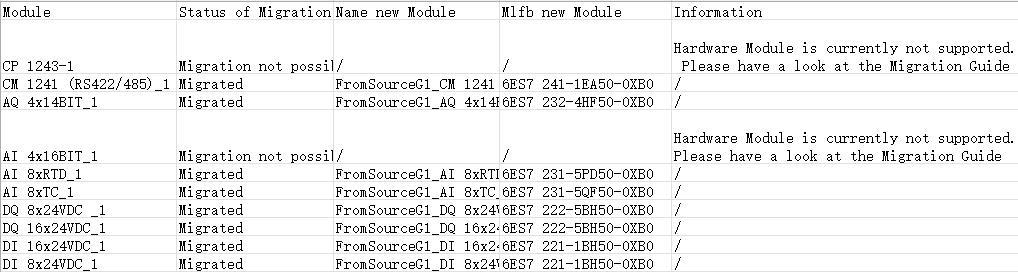

6. 以硬件移植记录为例说明：打开 G2Migration_HardwareSummary 文件，可以查看到具体硬件移植情况，如图13.所示。

图13.硬件移植结果

撤销操作

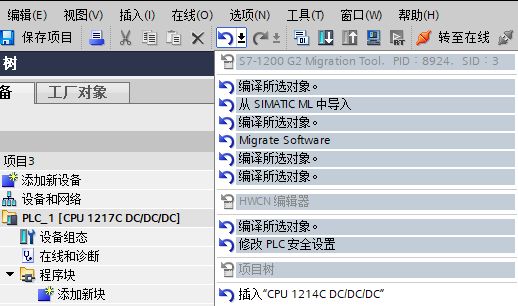

如果移植后的操作不合适，需要撤销，可以通过博途软件的编辑菜单 > 撤销，或者直接从菜单栏中点击撤销，在下拉菜单中选择一个或多个需要撤销的操作条目，如图14.所示。

图14.撤销操作

使用 Migration Tool 移植的特殊情况说明

1. 硬件模块移植

• 在移植时，S7-1200 G2 控制器的目录中有与源项目中对应的新模块，将在目标 S7-1200 G2 上创建并插入这些模块。在此情况下，通信模块始终占用前三个插槽，其后为信号模块。对于 S7-1200 G2 硬件目录中不存在的模块，S7-1200 模块将不会被转换，最终汇总中会相应地向用户发出警告。例如：CP1243-1 和 AI4 16 bits 模块，在移植时将被忽略。
• 硬件属性不被移植，需要手动重新配置硬件组态参数
• 安全模块不被移植

2. 人机界面（HMI）连接无法迁移至已迁移的设备上。

网络和拓扑结构将与硬件一起从现有的 S7-1200 PLC 迁移至 S7-1200 G2。不过，由于 Openness API 的限制，硬件参数将不会被复制。

3. 前版本不支持对程序元素进行单项选择，仅可整体选择移植或者不移植

4. 变量表、监控与强制表和PLC数据类型可被移植

• S7-1200 源项目中的默认变量表，在移植到 S7-1200 G2 时，不会覆盖 S7-1200 G2 中的默认变量表。如果源项目中没有修改默认变量表的名称，移植到S7-1200 G2 后，名称改为默认变量表_1。
• 如果源项目中监控表中的变量来自于错误元素（FB、FC 等）连接的数据块，则该监控表不被移植。

5. 工艺对象移植

• 除了 PID 工艺对象 可以被移植以外，运动控制和其他不可被移植。
• PID 工艺对象移植要求既配置了 PID 工艺对象，也在程序中对 PID 指令进行了调用。
• 当组态了运动控制工艺对象，进行移植时，有可能出现软件自动关闭，移植之前，请手动删除运动控制工艺对象，指令可以不必删除，将 Axis 使用对应类型的变量关联即可。

6. 专有技术保护的块移植

可以有两种处理方式：

①：直接移植，移植到 S7-1200 G2 后，输入正确的密码才可以编译，如图15.所示；

图15. 报错提示使用有效密码编译块

②：先对源项目的专有技术保护块解除保护，然后再移植。

7. 防拷贝保护

S7-1200项目中设置有防拷贝保护的块，可以被移植到 S7-1200 G2 中，但是编译报错，块不支持防拷贝保护，需要手动将属性修改后才可正确编译，如图16所示。

图16.不支持防拷贝保护

8. 如果源项目中包含 S7-1200 G2 不支持的指令元素，可能出现如下情况：

①移植时，包含高速计数器 CTRL_HSC 指令的块被忽略，不进行移植。

②移植时，包含 WEB 服务器 WWW 指令的块被移植到 S7-1200 G2 中，但是需要手动删除或修改。

由于 S7-1200 G2 不支持使用 WWW 指令，所以需要手动删除该指令，如图17.所示。

图17. 不支持WWW指令

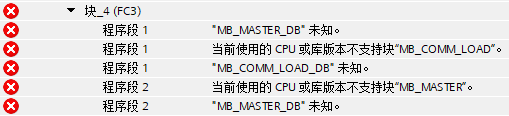

③移植时，包含 MODBUS 指令文件夹中的指令，例如：MB_CommLoad 指令和 MB_Master 指令，可以移植到 S7-1200 G2，但是编译会报错，如图18.所示。需要手动将指令更改为 S7-1200 G2 支持的 MODBUS_CommLoad 和 MODBUS_Master 指令。

图18. 不支持 MB_MASTER 和 MB_COMM_LOAD 指令

④移植时，包含 S7-1200 不支持的运动控制工艺指令，可以被移植，但是会报错，需要手动删除，如图19.所示。

图19. 移植运动控制指令
