车床主轴螺距补偿问题

在 828D 车削中心主轴螺距补偿中，跨越 360°（模值边界）时负向运动的第一个补偿点不生效，通常与主轴的模值特性（Modulo）配置、补偿点定义方式或轴参数设置相关。结合你的描述（已执行$AA_ENC_COMP_IS_MODULO[0,AX3]=1），可按以下步骤排查：
一、确认主轴模值参数的完整性（核心）
$AA_ENC_COMP_IS_MODULO[0,AX3]=1仅开启了 “编码器补偿支持模值”，但还需配置模值范围参数，确保系统正确识别 360° 边界的坐标映射关系：
检查主轴模值范围参数：
$AA_MODULO_MIN[AX3]：模值最小值（通常设为 0）
$AA_MODULO_MAX[AX3]：模值最大值（设为 360，对应 360°）
确保$AA_MODULO_MAX - $AA_MODULO_MIN = 360，且单位与主轴坐标一致（度）。
若未设置这两个参数，系统虽开启模值补偿，但无法正确映射 360° 与 0° 的等效关系，导致跨越边界时补偿点失效。
二、检查螺距补偿点的定义方式
主轴螺补点需按模值周期内的绝对角度定义，避免因 “负角度” 与 “正向等效角度” 不匹配导致补偿失效：
补偿点是否全部按 0~360° 范围内的正向角度定义？
例如：-18° 应对应 342°（360-18），若补偿表中仅定义了 342° 的补偿值，而未将 - 18° 与 342° 关联，负向运动到 - 18° 时，系统可能无法匹配到 342° 的补偿点。
解决：确保补偿表中仅包含 0~360° 的正向角度，系统会自动将负角度（如 - 18°）映射为 342° 并调用对应补偿值。
补偿点是否覆盖模值边界前后？
需在 360°（即 0°）附近增加补偿点（如 355°、360°、5°），确保跨越边界时补偿值连续，避免因边界处无补偿点导致失效。
三、验证主轴编码器的参考点与方向
主轴编码器的零点参考点是否准确？
若零点偏移，可能导致 360° 与 0° 的映射出现偏差，可通过重新校准主轴参考点（回零）验证。
主轴旋转方向与补偿值的对应关系：
检查螺补表中 “正向旋转” 和 “负向旋转” 的补偿值是否分别定义（部分系统支持双向补偿），若仅定义了正向补偿，负向运动时可能不生效。
参数$AA_ENC_COMP_DIR[AX3]：是否设为 1（支持双向补偿），0 为单向补偿。
四、检查补偿使能与生效条件
螺补是否已正确激活？
执行$AA_ENC_COMP_ENABLE[AX3] = 1（激活编码器补偿），并通过$AA_ENC_COMP_ACTIVE[AX3]查看是否为 1（实际生效）。
模值补偿的特殊限制：
部分系统中，主轴在 “位置模式” 下才支持模值螺补，若主轴工作在 “速度模式”，可能导致补偿不生效，需确认主轴工作模式是否正确。
五、测试与调试建议

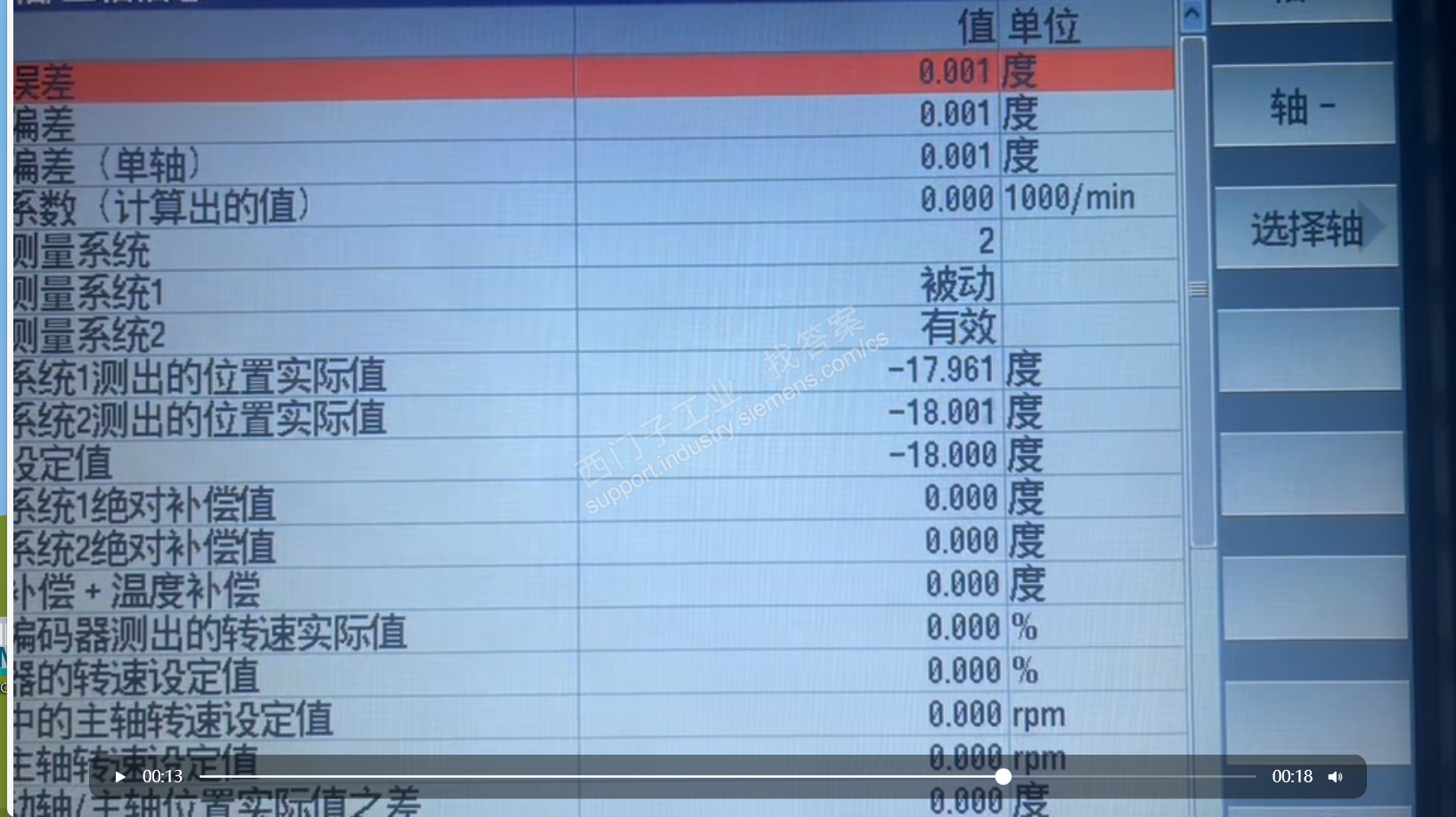

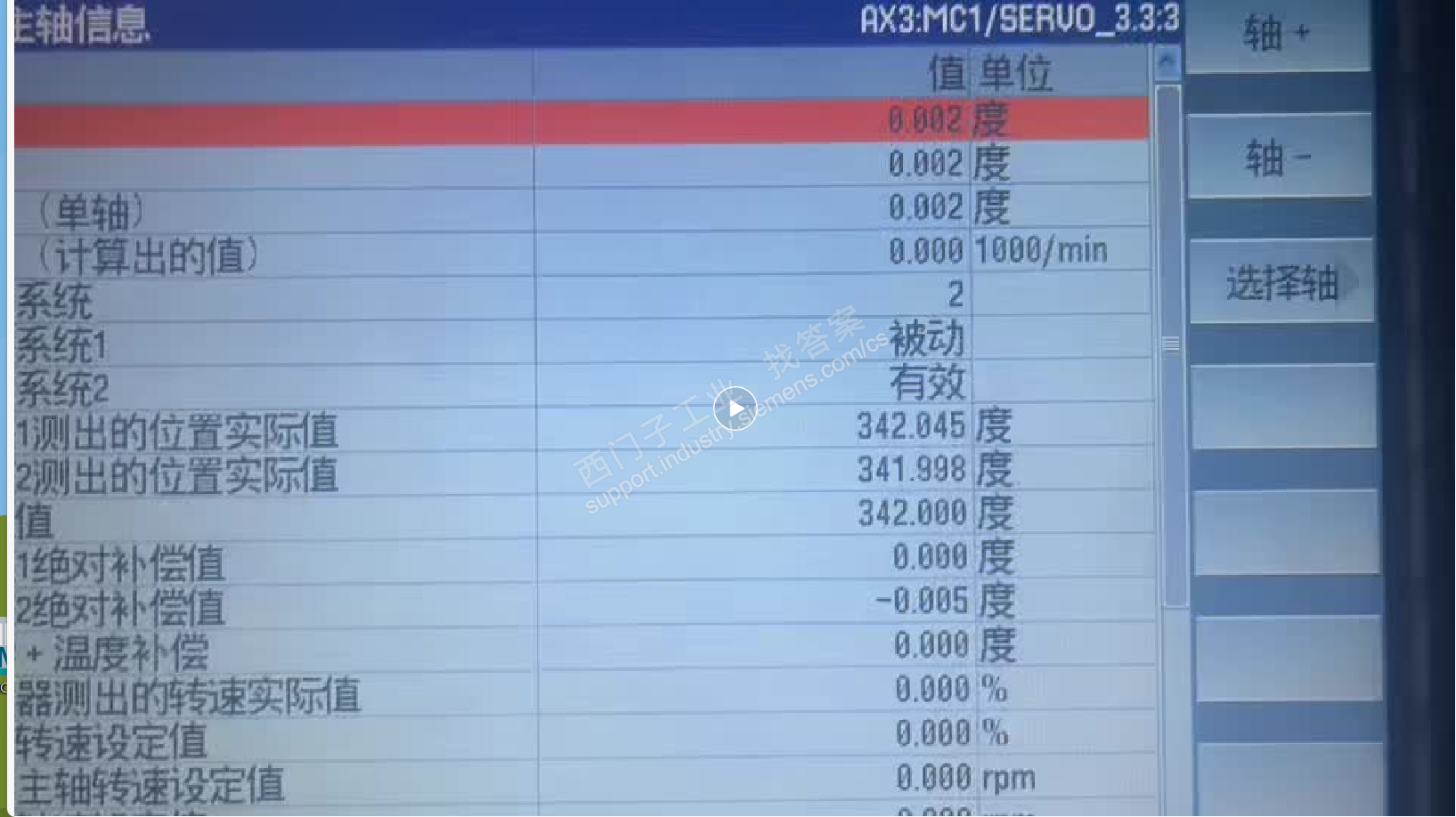

手动移动主轴，在 342°（正向）和 - 18°（负向）位置分别读取当前补偿值：
通过$AA_ENC_COMP_VALUE[AX3]查看实际调用的补偿值，若 - 18° 时该值为 0 或异常，说明映射未生效。
简化补偿表测试：
仅在 342° 和 18° 位置设置明显的补偿值（如 + 0.01mm），验证正向到 342°、负向到 - 18° 时是否均能读取到该补偿值，排除补偿表定义错误。
重启系统或重新加载补偿数据：
执行$AA_ENC_COMP_LOAD[AX3] = 1重新加载补偿表，或重启 NC 系统，确保模值参数和补偿表生效。
总结
核心问题大概率是模值范围参数未配置（$AA_MODULO_MIN和$AA_MODULO_MAX），导致系统无法将 - 18° 正确映射为 342°，进而无法调用对应补偿点。优先配置这两个参数并确保补偿表仅包含 0~360° 的正向角度，通常可解决跨越 360° 边界的补偿失效问题。若仍存在问题，建议结合 828D 诊断画面中的 “螺补值实时监控” 进一步定位
