离了大谱，一个很无语的问题

精

奖

官

532 产品版区：S7-1500

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

我用的1511PLC+分布式IO

现在读取4-20MA的仪表数据都出了问题，如此简单的程序还能出问题，无语了。描述如下：

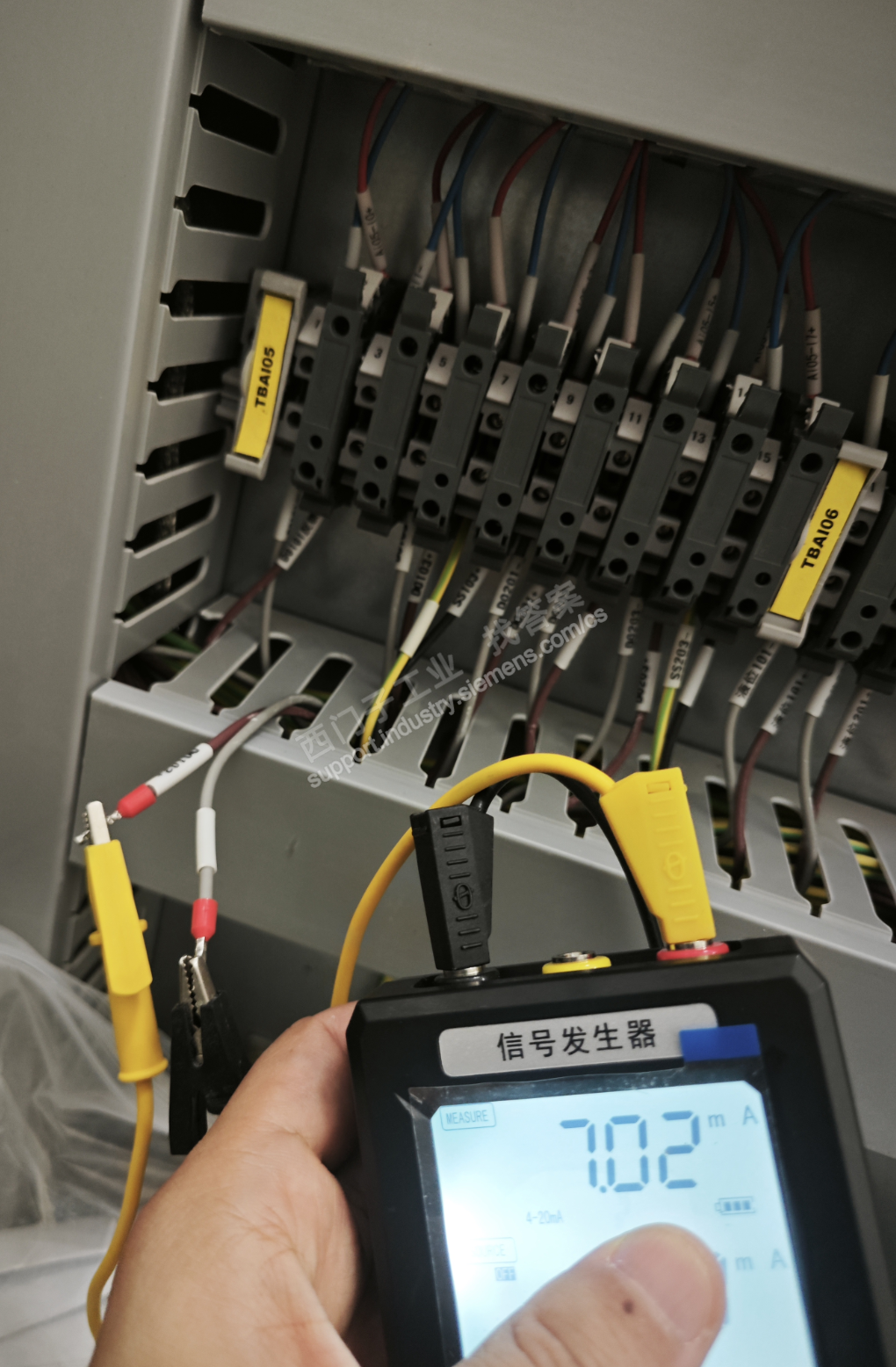

现场4-20mad的哈希水质仪表，寄到分布式IO的AI模块上，AI通道显示-32768，也就是断线。可是我用4-20MA信号发生器测量端子排的外部仪表线都是有7.02MA的，用万用表电流档串进回路测量是9.8MA。
而我用4-20MA发生器接在外部线上，不是接到端子排，是接到仪表出口，也就是外部线的源头，把外部线包含进去，向AI通道发送4-20MA信号，PLC的AI通道能正常采到数字量，接回仪表线就-32768了，超级无语，不知道是哪里出问题了，求大神指点下！

问题补充：都是4线制的仪表。
另外有2个细节不知道有用没有，一是我用万用表串进回路测的时候，解掉一个外部线+，保留一根外部线-在端子排上，将万用表正接到外部线+，万用表COM接到端子排内部线+,也就是PLCAI通道得+,测出来是-9.8MA；二是我将端子排内部线，也就是AI通道的线解掉，用万用表测其电压，有电压输出，而且保持不变很稳定，为啥？
另外，我将外部线正负对调，还是-32768

扫码小程序：

一键登录查看全部问答

手机用户20231025881065 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

「找答案」盛夏活动火热开启！邀请工控同行注册，赢取西推币、1847会员畅学卡等盛夏福利。新人提问、分享经验均有好礼，回答奖励最高享10倍暴击。快来与真人工程师搭子一起寻找项目实战中的真实答案！

根据你的描述啊，现在肯定确认是你接线问题，你没有提供仪表是几线制接线的，先确认接线方式，根据接线方式把plc的AI测量类型，按照实际接线方式选择好，是2线制，还是4线制，你是4-20mA那你就选择这个就行。或者你把仪表接线图传上来，并且把万用表串进仪表里测量实际是否有电流4-20mA，没有就可以查线路了。希望对你有帮助，或者你在提问补充相关资料，在帮你分析。
