这个STL程序这样写行吗？

精

奖

官

1725 产品版区：S7-300(F)/400(F)/400H(冗余)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

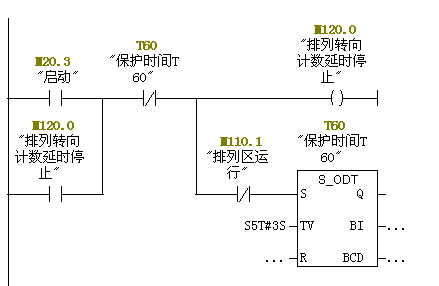

这里有个梯形图如图1，转换成STL是如下：

A(
      O     "启动"
      O     "排列转向计数延时停止"
      )
      AN    "保护时间T60"
      =     L     20.0
      A     L     20.0
      BLD   102
      =     "排列转向计数延时停止"
      A     L     20.0
      AN    "排列区运行"
      L     S5T#3S
      SD    "保护时间T60"
      NOP   0
      NOP   0
      NOP   0
      NOP   0
如果把它改为一样吗？
如下：
A(
      O     "启动"
      O     "排列转向计数延时停止"
      )
      AN    "保护时间T60"
      =     "排列转向计数延时停止"
      AN    "排列区运行"
      L     S5T#3S
      SD    "保护时间T60"
   谢谢了！

问题补充：

扫码小程序：

一键登录查看全部问答

工控侠隐初级工程师

被采纳率 7.78%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

「找答案」盛夏活动火热开启！邀请工控同行注册，赢取西推币、1847会员畅学卡等盛夏福利。新人提问、分享经验均有好礼，回答奖励最高享10倍暴击。快来与真人工程师搭子一起寻找项目实战中的真实答案！

1、这个程序应采用梯形图转换成STL后将BLD   102及 NOP   0删掉即可：
A(
      O     "启动"
      O     "排列转向计数延时停止"
      )
      AN    "保护时间T60"
      =     L     20.0
      A     L     20.0
      =     "排列转向计数延时停止"
      A     L     20.0
      AN    "排列区运行"
      L     S5T#3S
      SD    "保护时间T60"
2、有关 BLD 与 NOP   0   没有什么意义，删掉即可。见：
http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=72608&cid=1029
http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=84448&cid=1027
3、楼主给出的后面程序可以。为了符合原梯形图程序逻辑，建议应采用一个中间变量 L     20.0，保存上述程序的逻辑结果，以便在后面引用，并且程序的逻辑又直观。
