新手自学中，问下最基础的问题，在网上找到两张图，如图

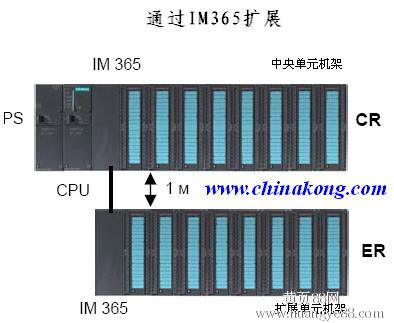

第一个图CR,ER两个主从站都用到了IM365这个接口模块，问下通常情况下，
主从的IM模块必须是像这样的同一型号的吗？这个模块在主从站两处都必须安装吗，主站后面要是没几个SM模块也需要加IM模块吗？换句话说，IM模块什么情况是安装在主站，什么情况是安装从站那边的？

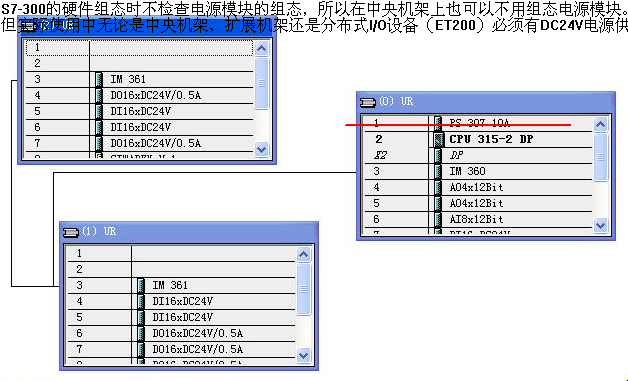

第二个图组态图的意思，是不是说主站上需要装IM360模块，两个从站需要装IM361模块的意思

问题补充：从站IM用不用加电源PS，这个图二组态就没加，但是我看网上都是比如组个ET200也是需要加电源的

扫码小程序：

一键登录查看全部问答

domains 学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

IM360和IM361及IM365是用于机架之间数据交换的接口模块，你说的CR是中央机架，ER是扩展机架。用一个IM360和三个IM361最多可扩展3个机架，而用二个IM365最多只能扩展1个机架。假设你的模块数量为12个，中央机架上最多只能安装8个，剩下4个需要安装到一个扩展机架上，你可以选择一个IM360和一个IM361的组合，也可用二个IM365来组合（扩展机架上不能安装CP和FM模块），但使用二个IM365要比采用IM360和IM361价格要便宜很多。
2.你可以参考下面《 300CPU扩展问题》里面的内容，介绍的非常详细：
http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_id=63100&cid=1029

详细资料请下载《S7-300/400扩展机架的配置与说明》
下载中心地址：
http://www.ad.siemens.com.cn/download/docMessage.aspx?ID=1236&loginID=&srno=&sendtime=

补充：
S7-300的硬件组态时不检查电源的组态，所以你可以不用组态电源模块。
但实际使用时，无论是中央机架、扩展机架还是分布式I/O设备（ET 200），必须有DC24V电源供给，你可以使用西门子的开关电源，也可使用其它品牌的开关电源。
