S7 300 和S7 400 通讯问题

精

奖

官

2736 产品版区：S7-300(F)/400(F)/400H(冗余)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

1、我现在有一套系统，原来做的是S7 300 和 S7 400的通讯，通讯没问题，现在我需要增加两者之间的通讯数据量，但是增加通讯数据量以后一直通讯报错。
    2、S7 300 里面使用PUT_E FB35 库函数进行数据的发送，  S7 400 里面使用SFB14进行读取。
    3、原来的系统是西门子开发的，通讯没有问题，当时通讯的数据量为34字节，而现在我需要增加到72字节，现在就存在一个问题，S7 300 部分通讯函数FB35的反馈状态是正常的。而S7 400 里面的通讯SFB14的反馈信号 Error 引脚一直闪烁，就是0和1之间一直变动，导致通讯故障。
   4、还有一个情况就是，现在两边的数据从300发送到S7 400 是正常的。就是S7 400侧的Error引脚一直报错。
   5、下面有两张图，一张是300 里面的程序，一张是400里面的程序，400是没有修改之前的， 300是修改之后的。
   6、可以确定通讯的DB块的数据格式完全一样。长度也完全一样。
   7、我现在改动的唯一的地方就是
     P#db13.dbx0.0 byte 34 -----> P#db13.dbx0.0 byte 72,
     p#db141.dbx0.0 byte 34  -----> p#db141.dbx0.0 byte 72

而且如果不是改到72 而是48通讯正常。

问题补充：上面没有完全描述清楚。
1、我将 P#db13.dbx0.0 byte 34 ---> p#db13.dbx0.0 byte 72
p#db141.dbx0.0 byte34 ----> p#db141.dbx0.0 byte 72
通讯不能成功，300 PLC的数据发送不到400 PLC，但是如果改成 48 字节就能将发送成功。

2、后来打了西门子技术支持的热线，告诉我最多不能超过160字节，addr1 到addr4 加起来不能超过160字节，后来就改成了下面的情况。后来就修改成用两个addr发送和接收，这样数据发送和接收正常啦，但是 400里面的SFB14 的Error闪烁，0和1一直变。

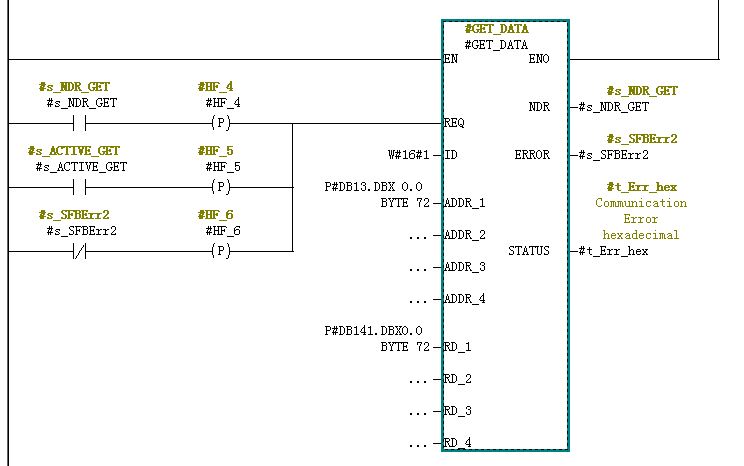

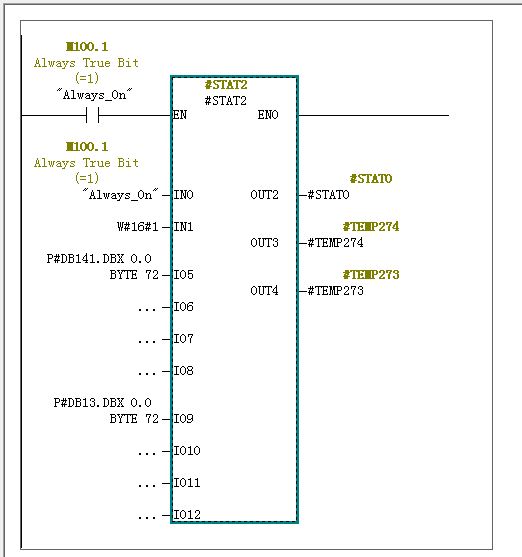

3、然后再传两张图片， 300_72_字节和 400_72_字节，这是我最开始认为改成72字节就可以啦，结果通讯不行，400里面一直Error为1，后来改成48字节就可以。

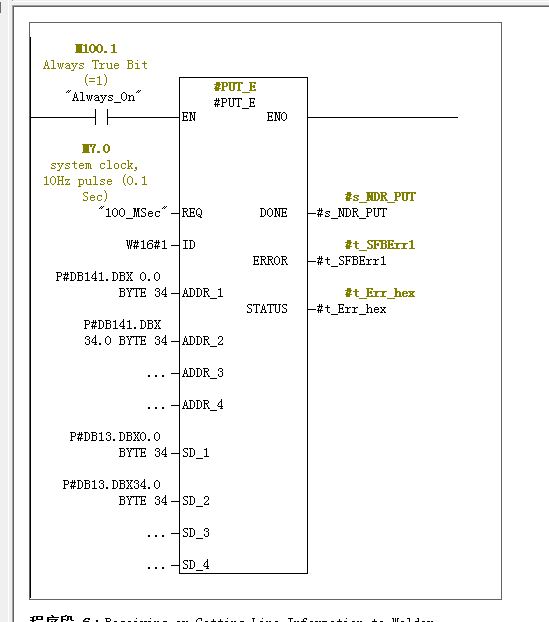

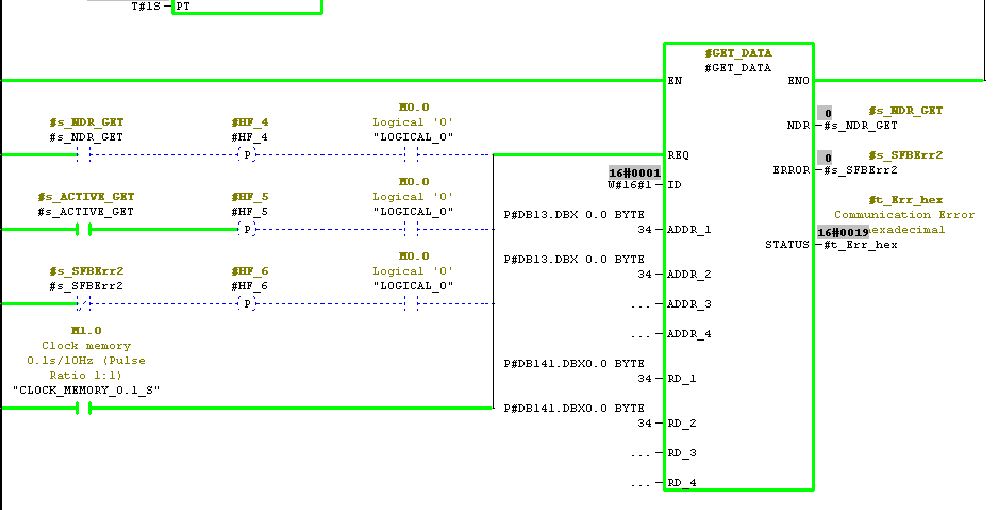

4、后来就改成两个addr通讯，就是现在的状态，数据正常发送和接收，然后400里面 error一直闪烁
