关于冗余IO的读入读出诊断去钝化初始化等

精

奖

官

2151 产品版区：S7-300(F)/400(F)/400H(冗余)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

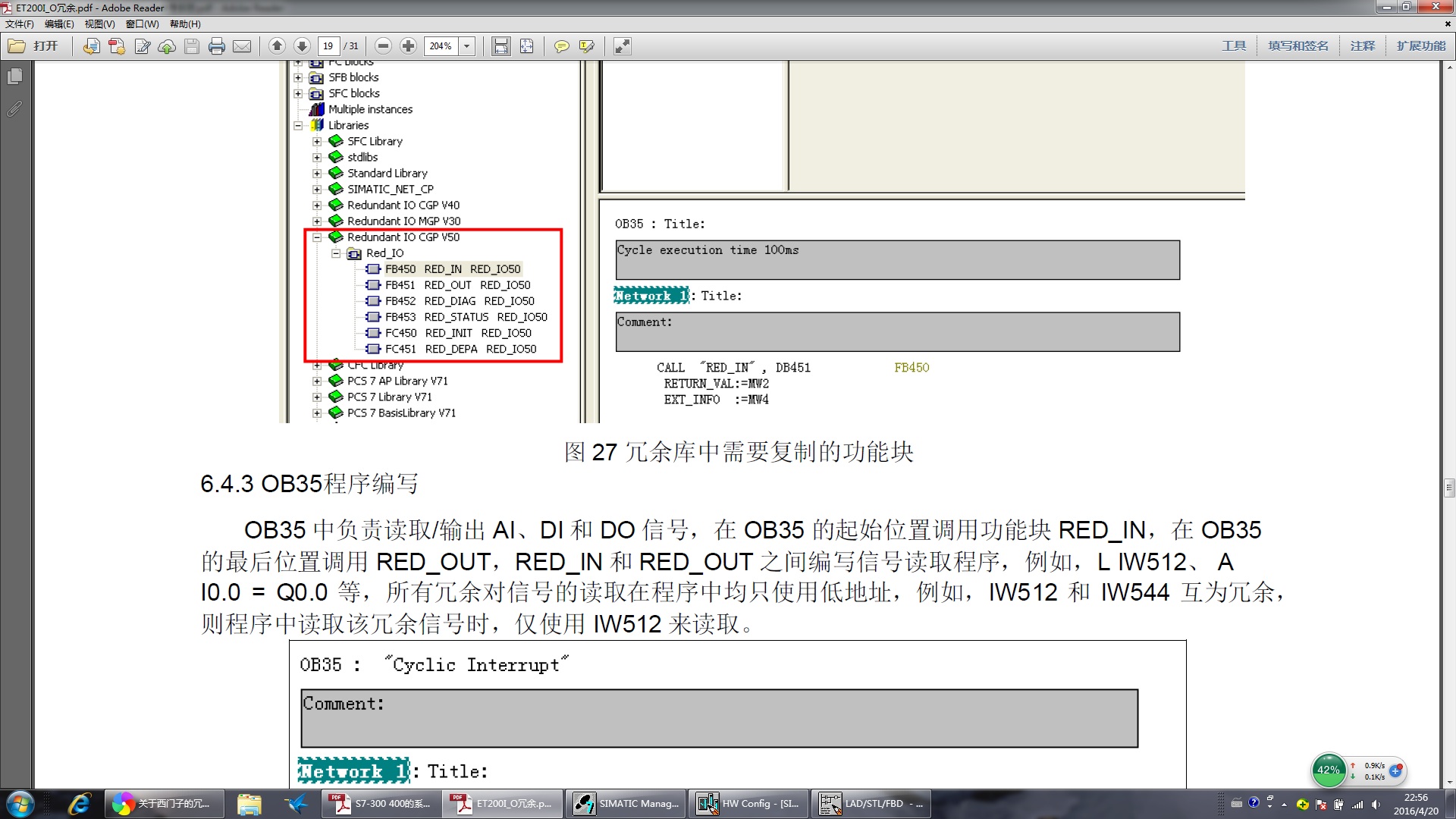

请问论坛中谁有冗余IO编程功能块FB450，FB451，FB452等对冗余IO进行读入读出诊断去钝化初始化等功能块的使用说明的，对这些使用真是搞得一头雾水！为什么在冗余IO编程前需要冗余读入，编程完成后又要冗余读出，对应的参数RETURN_VAL和EXT_INFO有事要怎么设呢？谢谢各位了冗余IO的变成有没什么好的资料！

问题补充：

扫码小程序：

一键登录查看全部问答

celite 毕业实践员

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

「找答案」盛夏活动火热开启！邀请工控同行注册，赢取西推币、1847会员畅学卡等盛夏福利。新人提问、分享经验均有好礼，回答奖励最高享10倍暴击。快来与真人工程师搭子一起寻找项目实战中的真实答案！

1、模板的去钝化
输入信号在差异时间后仍然出现偏差，CPU将没有变化的模块钝化，钝化的模板可以由以下事件重新激活：
、冗余系统启动
、冗余系统切换到冗余运行模式
FB 452 ”RED_DIAG”初始化后在系统切换到冗余运行模式时去钝化。该功能需
要在OB 72(CPU冗余错)调用，FB 452 ”RED_DIAG”也需要在OB 82 (诊断中断),
OB 83 (拔插中断), OB 85 (程序运行错)。确保冗余I/O功能块的正确的操作。
、在运行过程中修改系统参数。
、当至少有一个冗余模板通过功能 FC 451 “RED DEPA”解除钝化时。
当发生这些事件之一时, 去钝化将在 FB 450 “RED IN”中进行。在所有模板都
去钝化后,将在诊断缓冲区中记录。
如果在单边集中式设备或单边 DP从站中使用冗余 I/O ,在站故障/恢复或更换故障模板后必须去钝化。冗余模板使用 FC 451 可以触发一个完全去钝化。
2、使用状态字确定钝化的状态，详见下述资料的6.7 模板的去钝化：
《第六章  冗余I O》下载：
http://ftp.gongkong.com/UploadFile/datum/2009-1/2009010415524600001.doc
http://www2.ad.siemens.com.cn/download/Upload/AS/manual/1186523[1].pdf
