s7 - 200使用485多安川变频器参数

精

奖

官

6743 产品版区：S7-200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

想用S7-200读取安川变频器的电流，但是安川变频器的协议是memobus协议，能使用200里边的自带函数库的Modbus读取吗？在网上有读取安川变频器电流的代码吗？

问题补充：

扫码小程序：

一键登录查看全部问答

陶冶资深学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

楼主的想法是可以实现的。
1）硬件：通讯接口为RS485-RS485，所以通讯线缆需选择合理。
2）安川变频器支持memobus协议的从站通讯方式，需要注意200 的Modbus协议支持从站地址最高247，而安川变频器支持最高为31，所以站号设置要匹配。
3）安川变频器的memobus协议通讯参数中：数据长度8位（固定），停止位1位（固定），因此S7200的通讯参数需合理设置，以防通讯出错。
4）安川变频器需提前使用操作器面板设定通信所需的参数（H5-01 ～ H5-11）。
H5-01:从站地址 H5-02：通讯波特率 H5-03：通讯校验位 H5-06：通讯等待时间；等等
5）通讯方式：memobus协议采取采取主站对从站发出指令，从站进行响应的形式（若为广播的方式，从站不响应）。通讯数据格式固定为：从站地址+ 功能码+ 数据+错误校验，所以通讯为4合一
6）从站地址为：0—FF，为0时进行广播式通讯。功能码（03H：读取存储寄存器的内容）（08H：回路测试）（10H：向多个存储寄存器的写入）
7）读取或写入的数据均为2个字节。
8）要读取变频器的电流：即读取变频器寄存器0026H 中的数据（单位：0.1A）

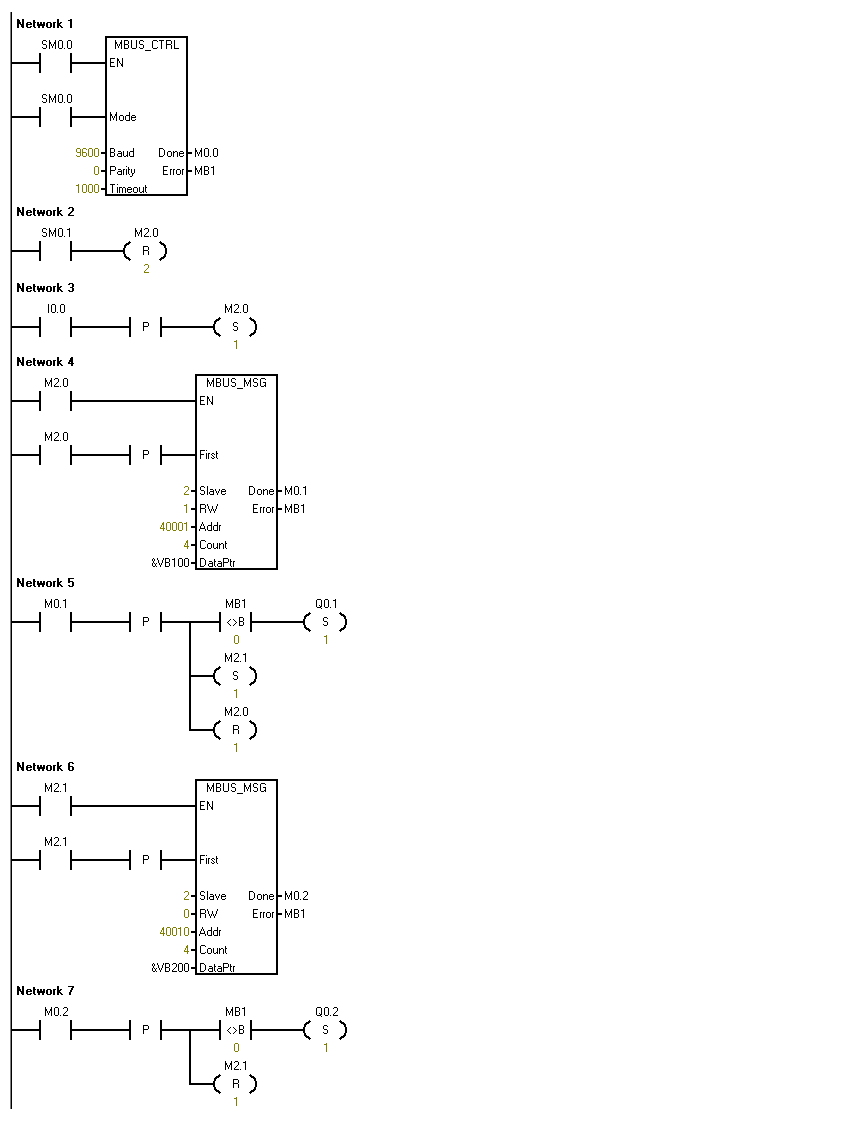

9）S7-200主站程序的编写参看图片1
10）参考资料：《S7-200 系统手册》《安川变频器技术手册》
11）链接：http://www.ad.siemens.com.cn/download/docMessage.aspx?Id=1822
http://www.yaskawa.com.cn/database/default.aspx?sel=1_72057594037927936&sid=1_17
