关于CM 1241 RS422/485的接口电学问题（电路及电子问题）

精

奖

官

8290 产品版区：S7-1200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

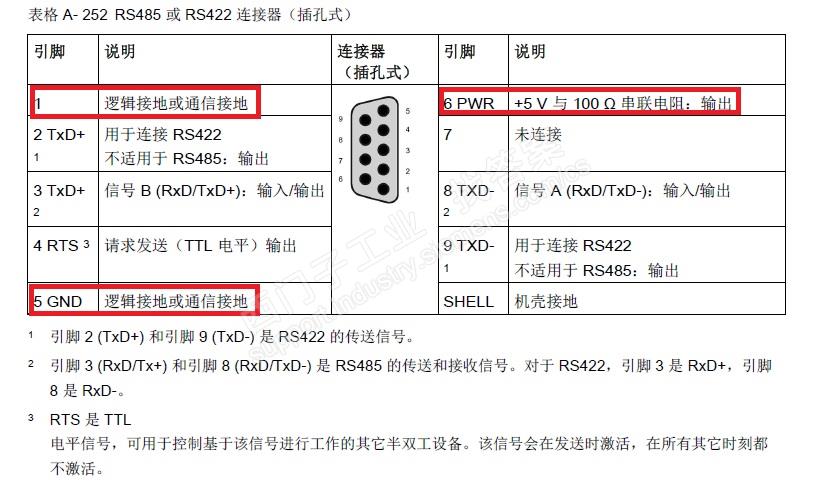

各位老师好，我对于电学基本是小白，对于cm1241接线图的概念确实不知所云，特此在这里虚心求教，请诸位老师赏目看图：CM 1241 RS422/485的接口接线图
问题：1. 引脚1和5都是逻辑接地，它们之间有什么区别呢？
          2. 引脚6的输出+5V是什么意思，谁给谁输出？为什么要端接100欧串联电阻呢？
          3. 在实验时候，我用RS485通讯线一段连接电脑一段连接CM1241，连接CM1241端的时候，我只接了引脚3对3、8对8测试的时候，数据居然能正常通讯，这是什么原理，我并没有接+5v和地线，那这两条A和B信号的电是从哪里来的呢？
          4. 题外话，本人对电并不懂，希望老师们能够说得易懂一些，另外并非我吝啬，只因西币有限且问题多多，还请各位老师担待。在此给大家拜早年并道谢了。

问题补充：

扫码小程序：

一键登录查看全部问答

sy_travis 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

「找答案」盛夏活动火热开启！邀请工控同行注册，赢取西推币、1847会员畅学卡等盛夏福利。新人提问、分享经验均有好礼，回答奖励最高享10倍暴击。快来与真人工程师搭子一起寻找项目实战中的真实答案！

1. 引脚1和5都是逻辑接地，它们之间有什么区别呢？
   1接COM口的外壳，5不接外壳，虽然都称作逻辑地、信号地，但是两个地是隔离的
2. 引脚6的输出+5V是什么意思？
    6脚是+5V，对外提供5V电源；串联100欧电阻起限流作用。
3. 在实验时候，我用RS485通讯线一段连接电脑一段连接CM1241，连接CM1241端的时候，我只接了引脚3对3、8对8测试的时候，数据居然能正常通讯，这是什么原理？
    这种通讯，即使能接收到信息，也不是正常的方式：
