S7-1500 ET200sp问题

精

奖

官

3638 产品版区：S7-1500

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

1、S7-1500做ET200sp通讯，在从站上挂6ES7 137-6AA00-0BA0通讯模块和在1500主机后面挂6ES7541-1AB00-0AB0通讯模块都能实现与DCS（主站）通讯吗？如果有两个ET200SP远程站，那只在其中一个ET200sp上挂通讯模块，那DCS也能通过1#站上的通讯模块读取2#站上的数据吗？和供应商询价后发现两者的价格相差太大了！（图：系统组态）

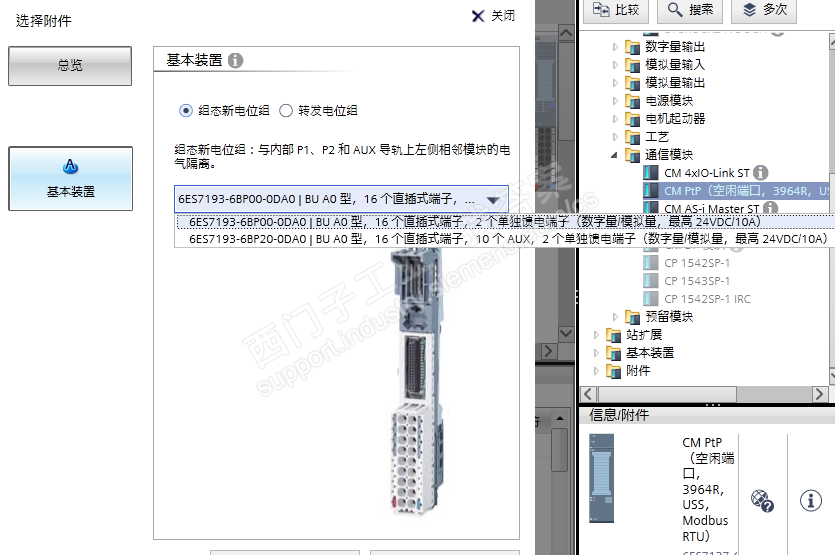

2、如果通讯模块挂在ET200sp上，那么基座应该怎么选？（图：通讯模块底座）
3、模拟量输入模块的接线，2线制的看明白了，4线制的就看不明白了，采购单是按照TIA Selection Tool选的，生成的基座模块里没有4线制接线图中的1A~10A端子，我理解的4线制接法是不是仪表的AO+接PLC的AI+，仪表的AO-接M就可以了？（图：选型列表、AI_4线制接线），ET200sp的基座型号太多了，不如300的前连
4、另外，和CM 1542-5DP模块和ET200sp上的CM DP模块都能实现相同的功能吗？两个ET200sp站，1#站挂CM DP和DCS通讯，2#站不挂，能实现DCS通讯任意IO站上的数据吗？可以的话，ET200sp就开挂了

问题补充：

扫码小程序：

一键登录查看全部问答

cjhj 资深学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

不是按照你的顺序，俺的建议、回答如下：
1、通讯。俺觉得你应该首先说明“DCS”支持啥子通讯，看你的描述，感觉应该是DP。俺觉得DP不咋地，我们公司前一段时间定的技术协议，已经被我把“跟DCS之间用DP通讯”给改成了用以太网通讯了。1500肯定支持MODBUS-TCP吧，多数DCS应该也支持这个，如果用以太网接口连DCS，就不需要考虑通讯模块了，1500内置了。
2、AI。其实，所谓的4线制、2线制的关键是是否通过4~20mA信号线来供电，而不是几根线。多数情况下，4线制也是只用两根线的。这个图俺也没看懂，但告诉你个简单方法：你用校验仪（信号发生器、热工宝典等等）送出一个电流信号（比如12mA），往你看着像的端子上加，同时监控PLC的变量，加到那组端子PIW对应地址的数据对了，就是说这么接线是对的了，估计10分钟就能搞定了。（俺觉得1A-10A应该就是4线制电流信号的-）。

“我理解的4线制接法是不是仪表的AO+接PLC的AI+，仪表的AO-接M就可以了？（图：选型列表、AI_4线制接线）”仪表的AO+接I+、AO-接1-10A试试。
