新手又来请教

精

奖

官

1785 产品版区：SINUMERIK ONE

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

1、请问从第一幅图里能看出包括哪些S120设备吗？如果能，分别是哪几个设备？
2、图2硬件组态界面，DP inte grated 是什么网络，与DP网络有何区别？
3、图2硬件组态界面4槽的NCK840D SL、5槽的CP 840D SL 、6槽的HMI 840DSL是与图片3的实际对应槽的模块一一对应吗？如果不是，在哪里能找到呢？
年级大了，初入这个行业学的有点吃力，问题有点简单，大家别见笑！谢谢给予解答的朋友！

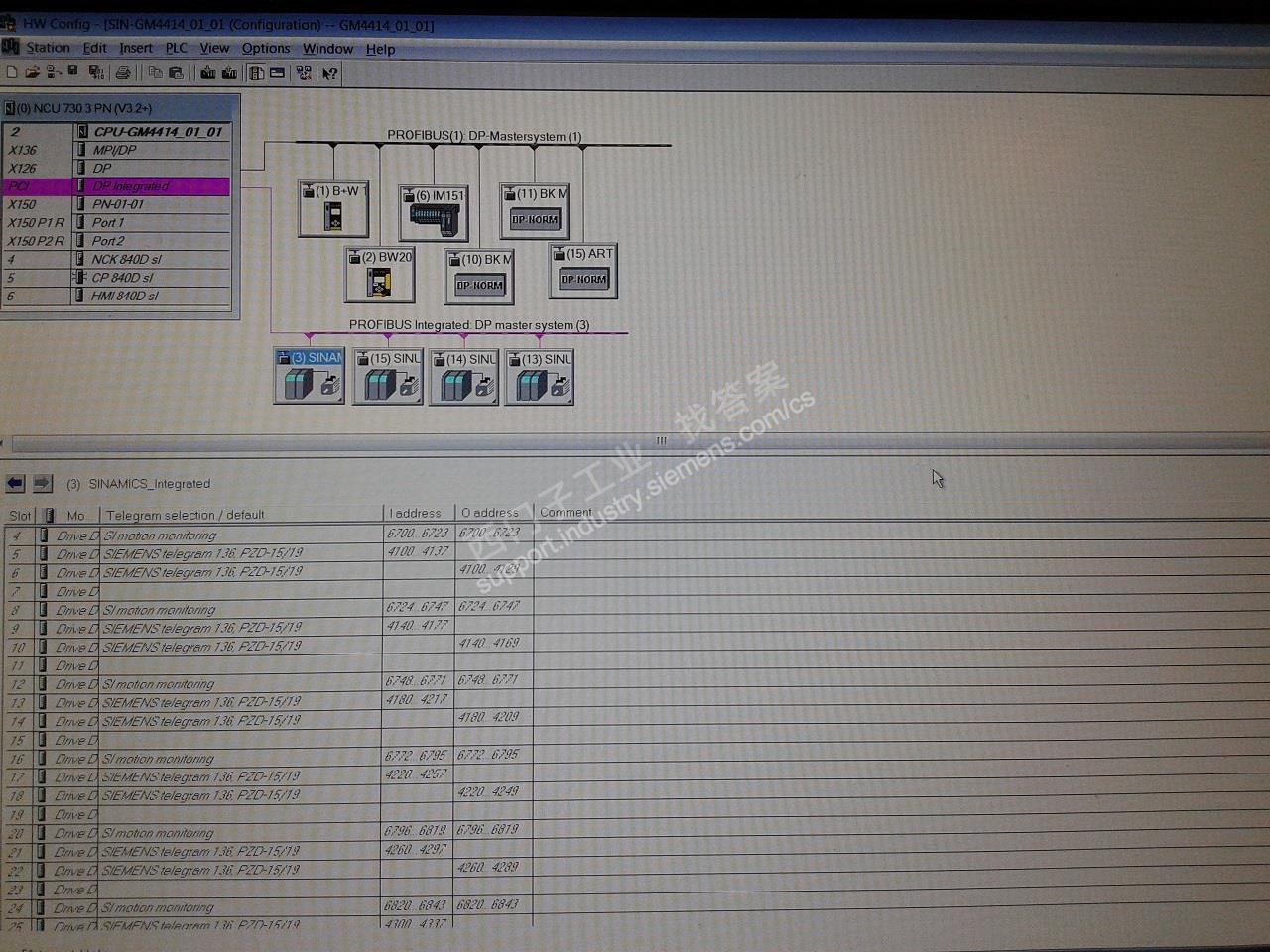

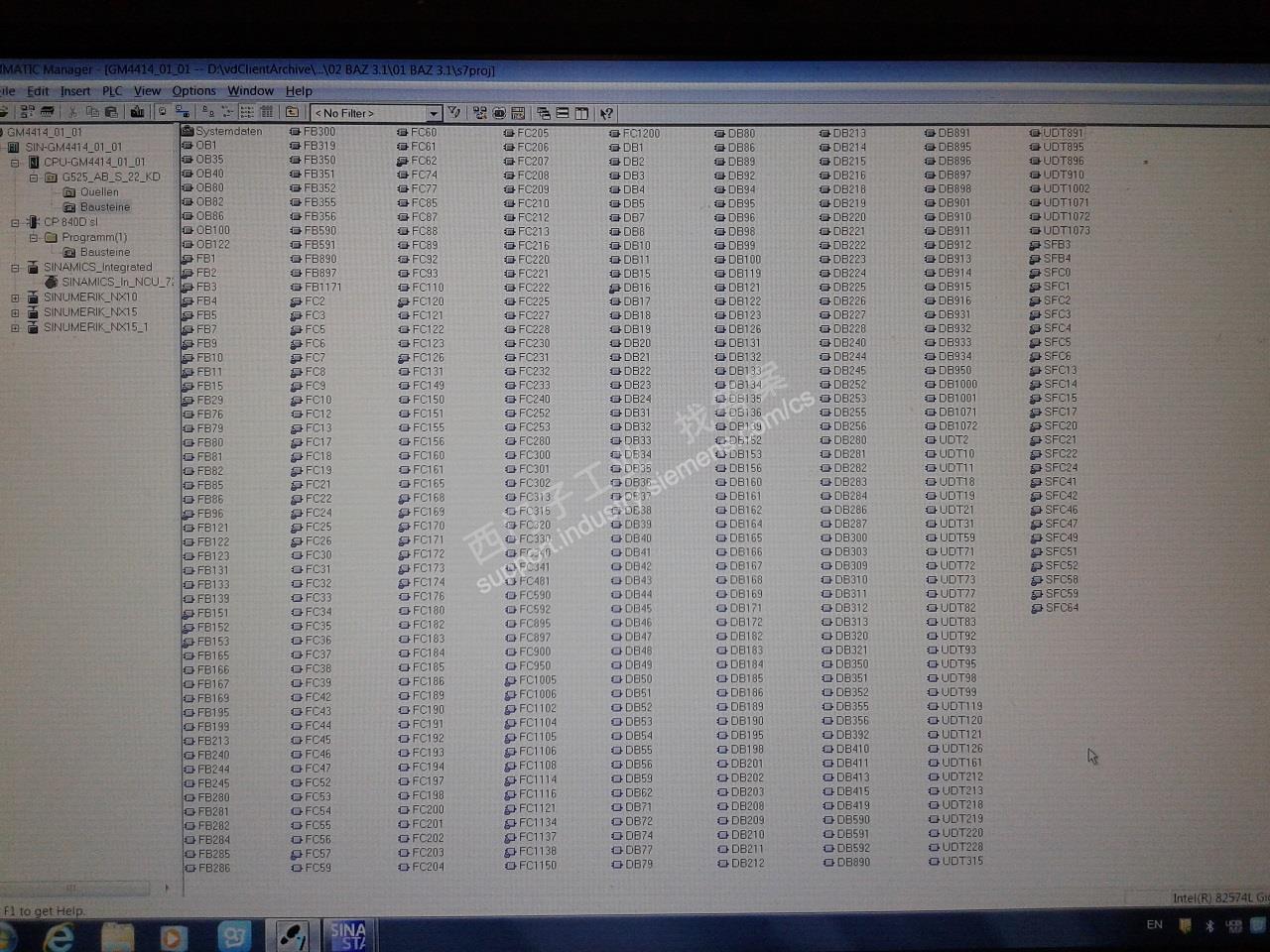

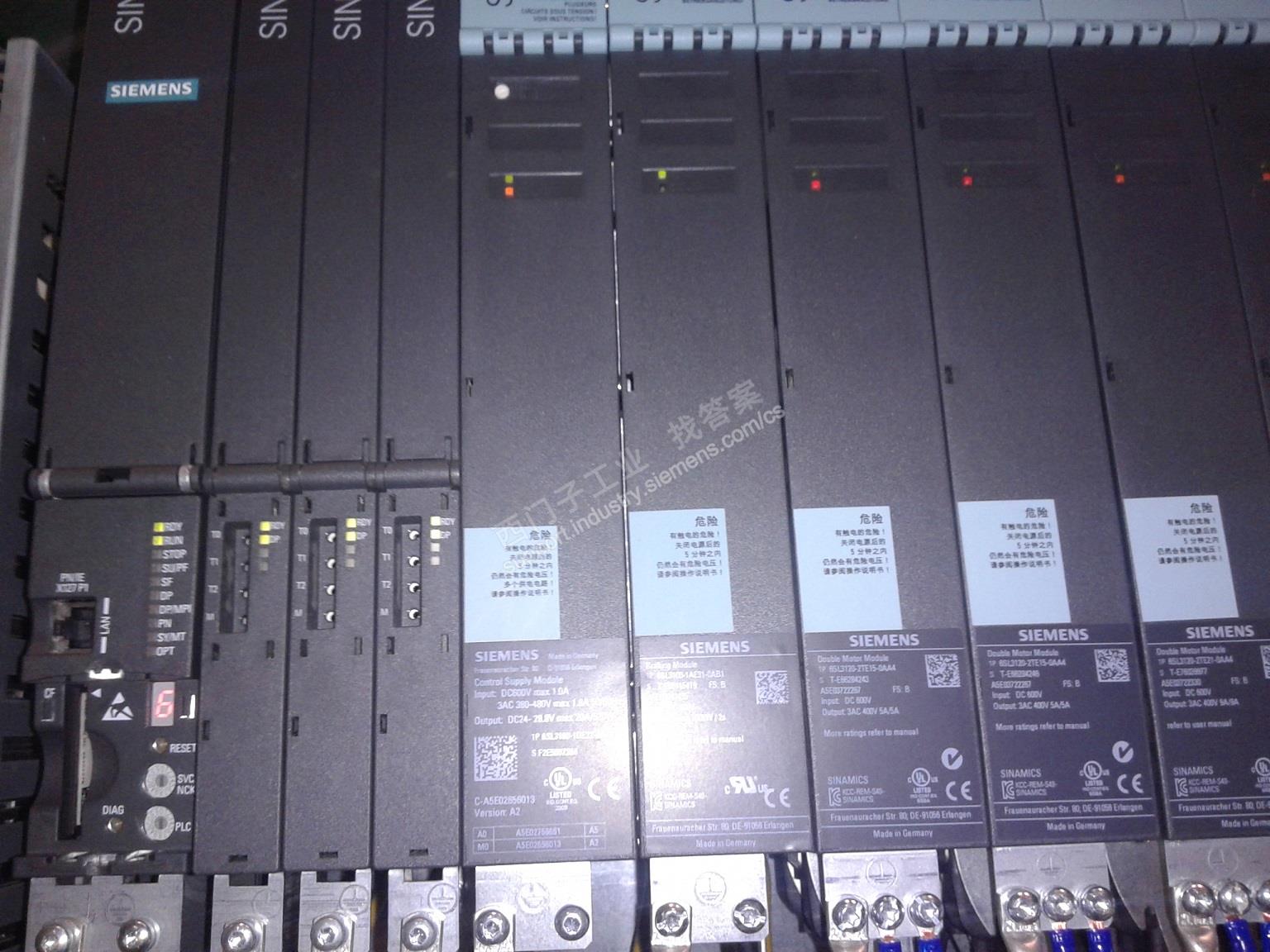

问题补充：上传图片顺序系统拍错了，图1是硬件组态，图2是实际模块排列，图3是step7界面

扫码小程序：

一键登录查看全部问答

不懈努力学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

「找答案」盛夏活动火热开启！邀请工控同行注册，赢取西推币、1847会员畅学卡等盛夏福利。新人提问、分享经验均有好礼，回答奖励最高享10倍暴击。快来与真人工程师搭子一起寻找项目实战中的真实答案！

1.Siemens对于伺服如S120的硬件组态的做法，是采用专门的软件工具进行，即不是从STEP7的主界面的硬件组态里看，而是从Starter或Scout里的Topology目录里看，或者从Starter或Scout里的项目的浏览树看；而AB对伺服的硬件组态的做法，则简单到直接在PLC编程软件里进行。但是看到的具体的模块名称还是自己命名的，只能看个配置的大概情况——有几个哪一类的模块。Siemens对伺服的硬件配置显示得不够详细，不如PLC部分。如图。

3.Siemens 要求用Starter或Scout组态的硬件组态，必须与实际的硬件配置匹配——这么说，应该是人工确认是否匹配了。不匹配时，用离线配置的硬件组态下载到实际的硬件配置时，会出错。
还是上面说的，伺服部分的硬件组态，不是从STEP7的主界面的硬件组态里进行（那里只能简略地配置伺服的一个控制单元），而是从Starter或Scout里进行（这里可以具体地配置伺服的控制单元、整流单元、逆变单元等各种模块）。

请大神指正。

PS：楼主多大就自称年纪大了？年纪大居然还能有转行的机会，难得！
