1200通讯模块和DCS采用MODBUS RTU RS48通讯

精

奖

官

2948 产品版区：S7-1200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

和DCS通讯按照要求设置，和DCS数据传输采用的是40001对应PLC这端数据，这个40001是在哪能设置的，或者能看到的

问题补充：主要想知道在哪设置这个数值，像300的，模块属性里面可以设置PLC的DB块对应的区域是4开头还是3开头之类的，1200在哪设置？

扫码小程序：

一键登录查看全部问答

PLC工控学习中级技术员

被采纳率 12.82%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

「找答案」盛夏活动火热开启！邀请工控同行注册，赢取西推币、1847会员畅学卡等盛夏福利。新人提问、分享经验均有好礼，回答奖励最高享10倍暴击。快来与真人工程师搭子一起寻找项目实战中的真实答案！

1200 的串口只能定义成 MODBUS RTU从站，40001 保持寄存器地址对应的从站数据区地址是在 1200 侧定义的。以Modbus RTU V3 版本指令为说明如下：
S7-1200作为Modbus RTU从站，MB_SLAVE 指令的 MB_HOLD_REG 指向Modbus保持寄存器数据块的指针。如果这个指针设置为：MB_HOLD_REG = P#DB3.DBX0.0 WORD 5，则：
40001 对应 DB3.DBW0
40002 对应 DB3.DBW2
40003 对应 DB3.DBW4
40004 对应 DB3.DBW6
40005 对应 DB3.DBW8
参看链接中表2 内容。
http://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/PTP%20communication/S7-1200%20Modbus%20RTU/S7-1200_as_slave.htm
用新版指令也是这个对应关系（新旧版）
http://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/SmartSMS/016.html
补充：

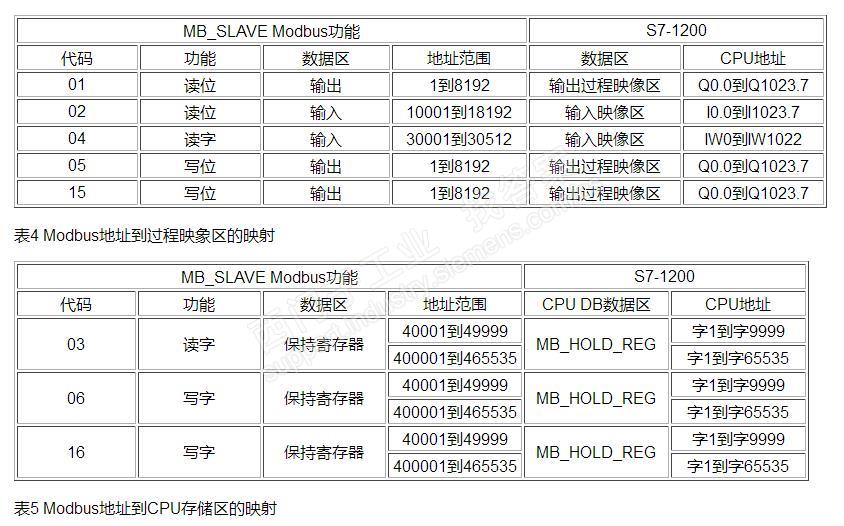

从站中除了 4xxxxx 保持寄存器地址你可以指定外，其它的 MODBUS RTU 存储区地址与 S7-1200 存储区的对应关系是固定的，不可指定，看最上面的那个链中，如附图。
