V20制动电阻、制动模块

1

6905 产品版区：MM440/430/420/410

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

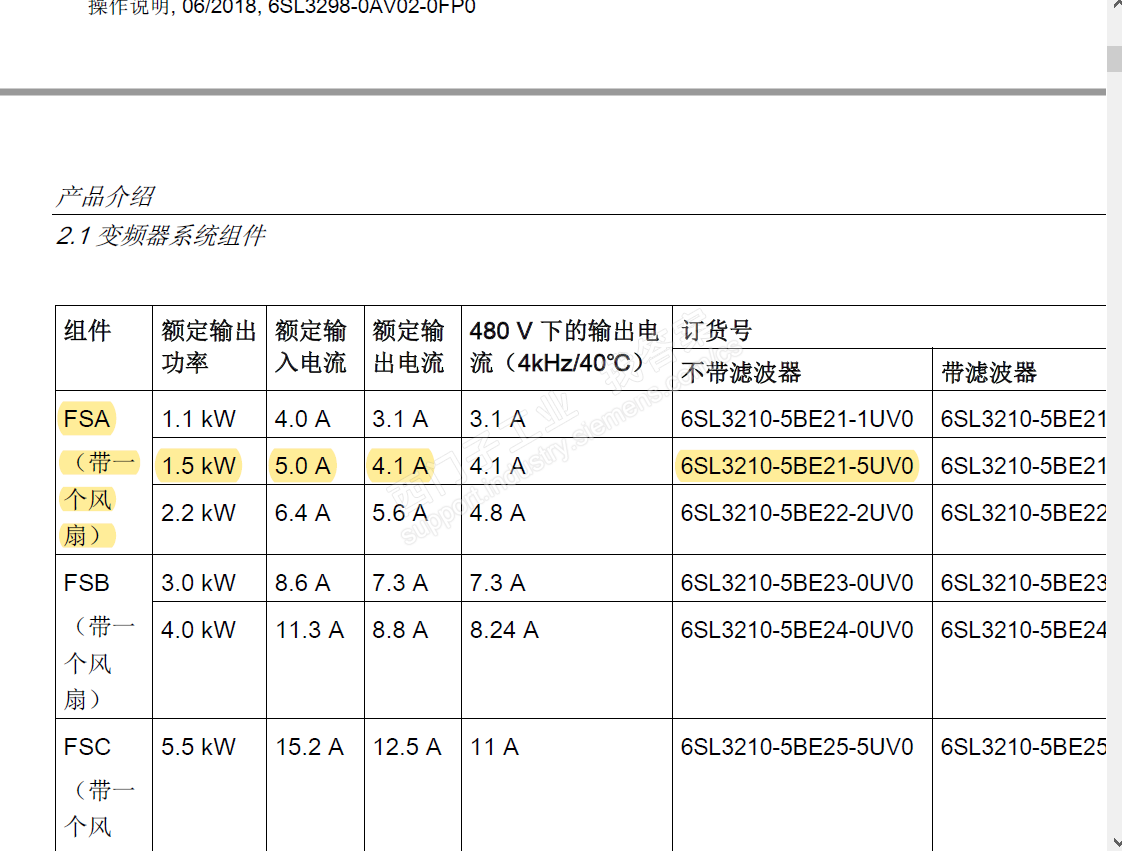

1、下图中这个变频器自带制动单元和制动电阻吗？如果自带，那么电阻阻值、功率多大的？
2、还是说我必须外购一套制动单元模块和制动电阻？不然变频器无法使用？
请懂的师傅指点下，第一次用西门子变频器，谢谢

问题补充：只有在频繁启停的场合下，才需要额外增加制动单元或制动电阻？
一般场合下只有一个变频器就可以正常使用了？

扫码小程序：

一键登录查看全部问答

风尘四侠学长

被采纳率 42.86%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

此回答已完善

频繁启停的大电机需要制动设备
外形尺寸为A至C的V20变频器需要将制动电阻连接到外接制动模块中。外形尺寸为 D 和 E的V20 变频器可以将制动电阻直接连接至变频器上。
制动单元
外形尺寸FSA-FSC无内置制动单元
外形尺寸FSD-FSE有内置制动单元
http://www.ad.siemens.com.cn/productportal/prods/v20/02components/selection.html
SINAMICS V20 操作说明
https://support.industry.siemens.com/cs/cn/zh/view/109479321
制动模块和制动电阻
http://www.ad.siemens.com.cn/productportal/prods/v20/02components/braking_module_resistor.html

补充回答
如果因再生制动导致变频器内部直流电路容易过电压的话必须选用制动电阻。需要考虑用制动电阻的场合： 1：启动和制动比较频繁的场合 2：要求快速制动的场合 3：有可能过载的场合，如起重机等负载。

CoolCool的猪大师最快回答

被采纳率 32.55% 2019-10-23 13:42

提问者对于答案的评价

暂无评价

风尘四侠

被采纳率42.86% 2019-10-23 13:28

最佳答案作者回复

本身没有自动电阻的
当制动电阻过小的时候会过热甚至烧坏元器件
过大的时候起不到制动效果

CoolCool的猪大师

被采纳率 32.55% 2019-10-23 13:42
