G120 XA变频器的P0015参数设置问题

精

奖

官

8656 产品版区：G120

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

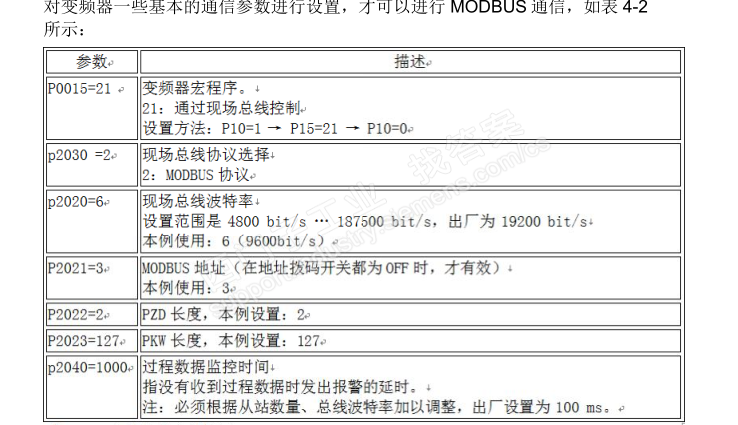

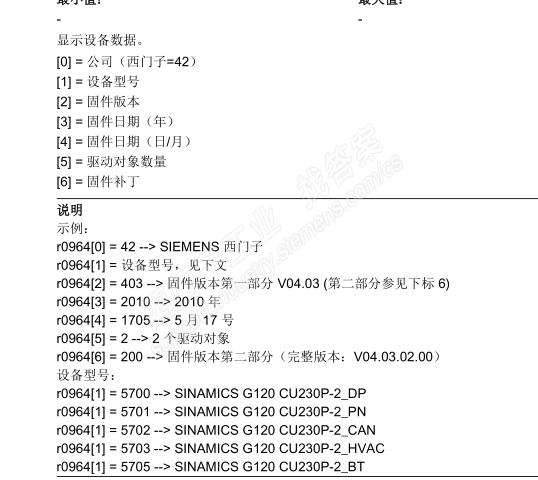

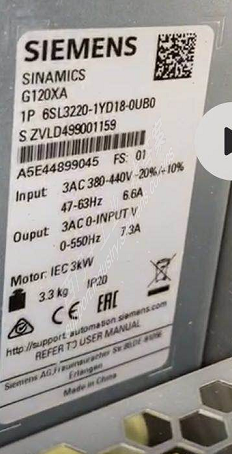

想用变频器和200 SMART走MODBUS通讯，按照手册上控制器版本为 CU240E-2 的话要设置先设置P10为1 ，再设置P12为21, 但是现在在现场调试发现P12只有41-55，怎么都找不到12，我想可能是变频器控制单元版本不是CU240，而是其他的，参看R0964参数发现控制单元是5713，不是下面的几种，那么为什么P12是41-55呢，现在怎么调节P0015可以MODBUS通讯呢

问题补充：说错了，是P0015,

扫码小程序：

一键登录查看全部问答

信仰的真相学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

「找答案」盛夏活动火热开启！邀请工控同行注册，赢取西推币、1847会员畅学卡等盛夏福利。新人提问、分享经验均有好礼，回答奖励最高享10倍暴击。快来与真人工程师搭子一起寻找项目实战中的真实答案！

G120XA 宏51 Modbus RTU控制

1          宏51 -  Modbus RTU控制
1.1        预设置接口宏介绍
预设置宏功能可对变频器大部分的端子进行功能设置。根据用户的实际需求，选择相应的宏，只需要在快速调试时，通过参数 p0015 选择合适的标准宏即可。如果用户的需求和标准宏功能设置有差异，则选择相接近的标准宏，从而在此基础上做相应的修改，以满足用户的需求。
1.2        设置步骤：
1.         设置P0010=1；
2.         修改P0015=51，选择Modbus RTU控制；
3.         设置P0010=0。
注意：参数P0015只有在P0010=1的情况下才能修改。
1.3        宏51功能描述和端子定义
宏51功能描述：
?          起停控制：电机的起停通过数字量输入DI0控制，DI0信号断开时电机自由停车。
?          速度调节：转速通过Modbus RTU总线控制。
?          Modbus RTU寄存器地址见G120XA操作手册6.2.3章节。
宏51端子定义
详细见链接，供你参考
https://support.industry.siemens.com/cs/document/109779105/g120xa-宏51-modbus-rtu控制?dti=0&lc=zh-CN
