1200PLC如何和伺服器接线？

5

8589 产品版区：S7-1200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

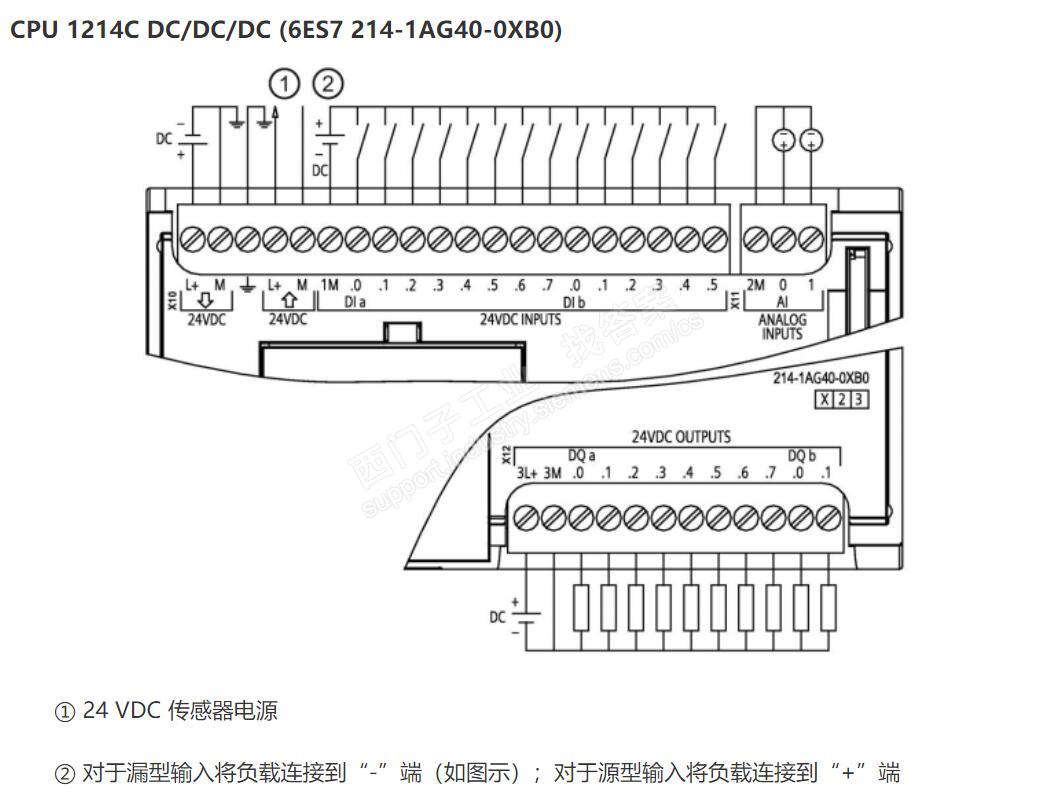

我用的是1214C DC/DC/DC的PLC，通过发脉冲的方式连接伺服器，伺服器侧的接线图我发上来了，我的西门子PLC输出端那里有两个端子3L+和3M，

问题：这里的接线是不是3L+接DC24V-,3M这里接DC24V+，然后Q0.0脉冲输出端接伺服侧PULS2。

问题补充：

扫码小程序：

一键登录查看全部问答

对酒当歌学长

被采纳率 13.33%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

「找答案」盛夏活动火热开启！邀请工控同行注册，赢取西推币、1847会员畅学卡等盛夏福利。新人提问、分享经验均有好礼，回答奖励最高享10倍暴击。快来与真人工程师搭子一起寻找项目实战中的真实答案！

1、看中图，首先PLC的接线必须依照接线图：3L+接DC24V正，3M这里接DC24V负。不能改变。有了这一点，可以看到电流应该从受控的输出端流出，然后流向电源DC24V负。也就是PLC的DC/DC/DC型CPU的输出属于源性，对外输出电流。

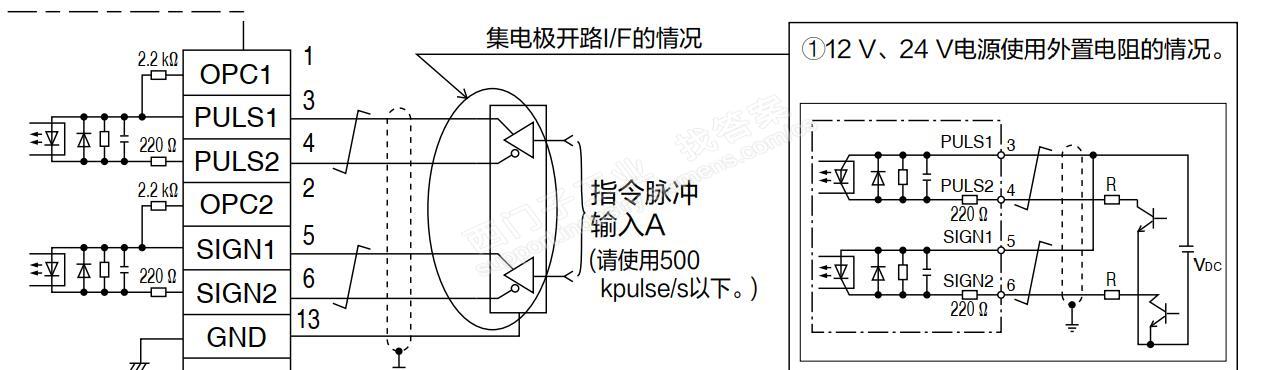

2、左图，控制器输出差分信号给伺服驱动器。我们1214C PLC没有。

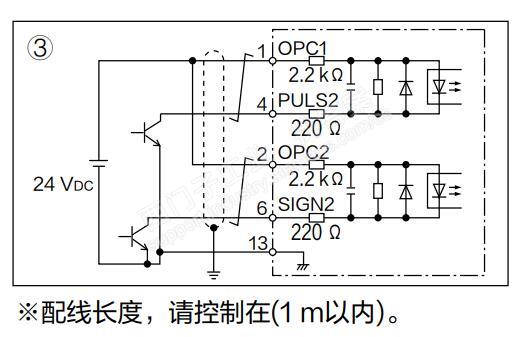

3、可以依据右图的原理（电流流向）接线，PLC的受控输出端即Q点接OPC1、OPC2而Plus2、Sign2接电源负。
同类问题参考：
http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=239365&cid=1072
http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=233586&cid=1072

如是顶级工程师

被采纳率 50.68% 2020-09-28 08:53
