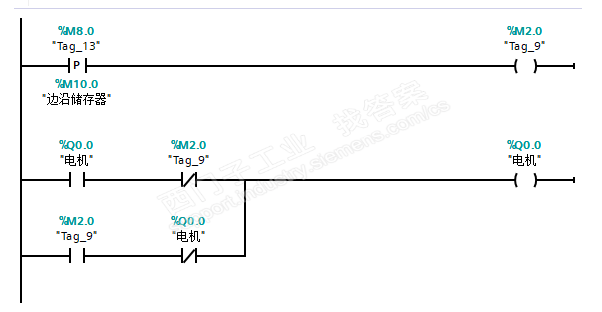

求大佬帮忙分析一下这个上升沿单键启停控制图

1

937 产品版区：S7-1200

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

我对这个图的理解是当启动按钮按下后，电机自锁一个扫描周期，电机只能通电一个扫描周期。
想不通为什么电机却能一直自锁，一直转
求大佬帮忙分析下这个图，越详细越好

问题补充：

扫码小程序：

一键登录查看全部问答

手机用户20210128566913 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

今天网络问题，好不容易写了过程，就是发不出去，还丢失了。
仍然继续写这个程序控制过程：
当某一个时刻，接通M8.0后，因为是上升沿（有效一个周期），那么M2.0线圈得电（上升沿关系只能有效一个周期），它的所有逻辑均反转（仍然是一个周期）。
如果这时Q0.0是断开的，那么，M2.0的原触点（NO），由于上面程序段的线圈得电，逻辑由NO变为NC，此时，Q0.0得电。
系统循环到下一个周期，由于Q0.0在上一个周期线圈已经得电，它的触点逻辑是反转的，在本周期因为Q0.0的线圈尚没有触发状态，所以，Q0.0的原NO触点因线圈得电而变为NC，当扫描到该网络段时，由于M2.0的线圈已经失去上升的作用而失电，M2.0的所有触点复原到失电状态，而此时，Q0.0的线圈还没有使能，所有状态仍然保持住，此时，Q0.0的NO+M2.0的NC构成给Q0.0的回路，使Q0.0的线圈仍然保持。
同样，当M8.0的上升沿再次有效时，给回路的M2.0的NC逻辑反转，使Q0.0失电。
理解这个plc扫描机制，你可以置换这2个网络段程序，看它们的运行结果，可能会加深你的理解。

WWCWWC 大师

被采纳率 33.62% 2021-02-24 11:17

提问者对于答案的评价

暂无评价

手机用户20210128566913

被采纳率低 2021-02-23 22:35

最佳答案作者回复

Q0.0使能由M2.0上升沿有效周期内，自锁有它自己的NO触点在下一个周期。
不是你想的那种情况，每一个周期，对应于线圈，它均会判断结果是否为0或1的使能，然后再做出相应的输出。

WWCWWC 大师

被采纳率 33.62% 2021-02-24 11:17
