wincc的“状态显示”的使用问题。

精

奖

官

1490 产品版区：WinCC基本系统

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

想通过wincc插件“状态显示”，显示设备的状态,这类状态都是BOOL，这些状态有些同时显示，有些同时只显示一个。
因为都通过bool上传的WINCC太浪费点数，所以想通过DWORD传过来，在拆解出来用。

问题：“状态显示”是否可以直接对应一个Dword的一个位值，我研究了半天感觉它只可以对应值，无法取其中的一位，不知道我是否理解正确。
如果不正确，那应该怎么取。如果理解正确，是不是说我无法通过一个Dword来描述20多个实时变化的状态，只能每一类建一个DWORD？

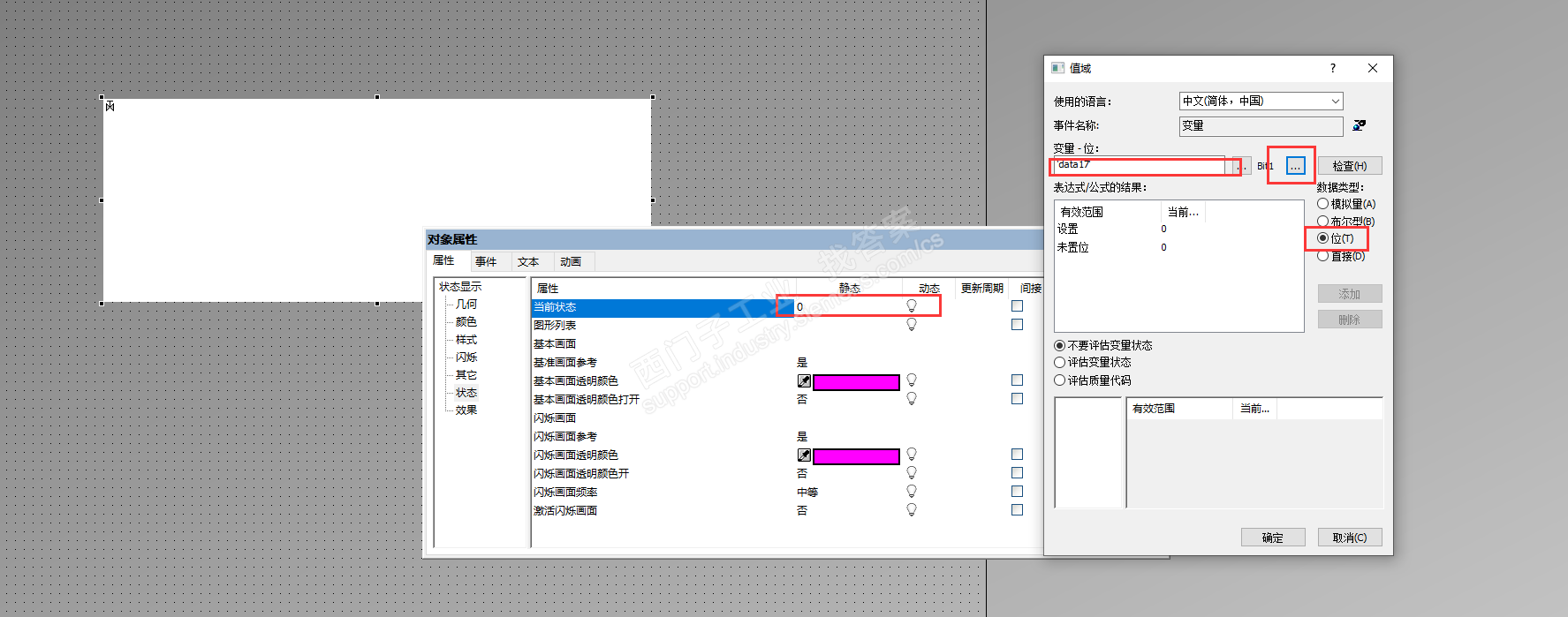

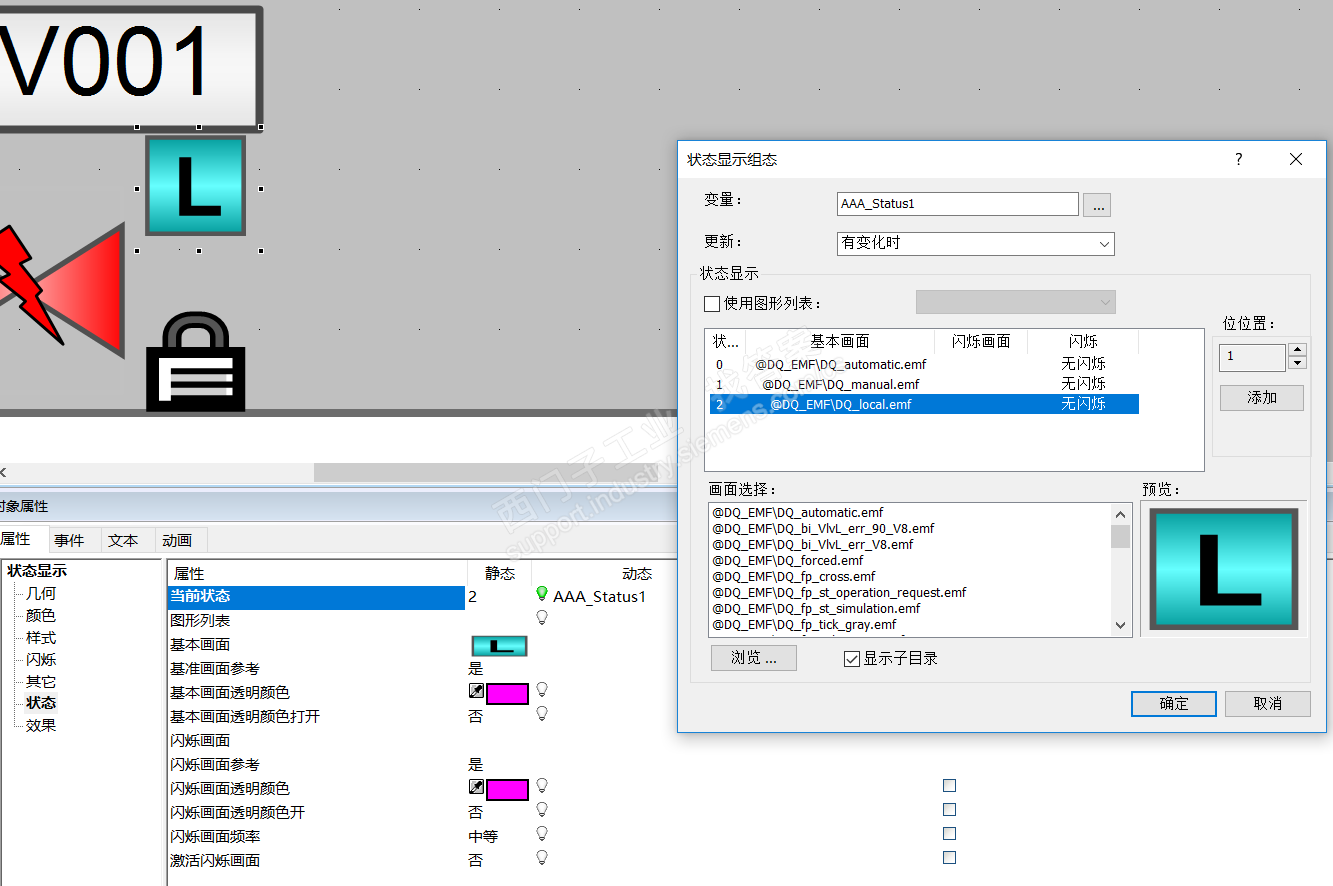

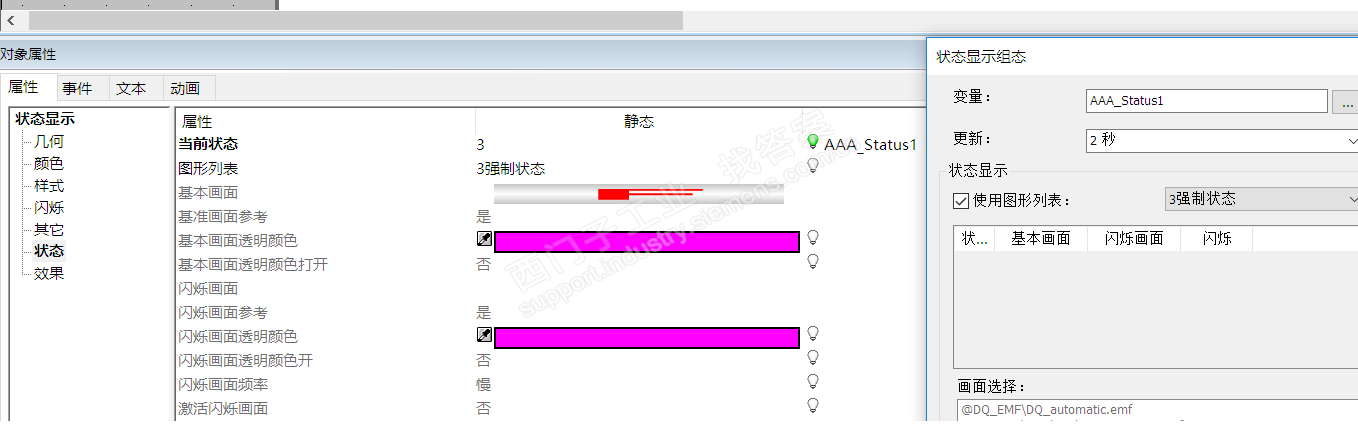

问题补充：上传个图片，补充一楼的疑问。变量AAA_STATUS1是plc上传过来的DWORD变量，想在里面取位，如果按照一楼的连接，无法实现多个图片切换显示的意义。
回答二楼的疑问，我个人认为状态显示应该可以实现多图片切换，否则我后来的截图的组态界面就毫无意义了。之所以用它是应为PCS7是用状态显示做的（组态界面有些不同），想着很标准化，不像用脚本或者隐藏一类的方式做。

扫码小程序：

一键登录查看全部问答

完美流星资深学长

被采纳率 40.00%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

参与「找答案」每周问答福利，提问或回答即可全民瓜分3000西币奖池，发1条也能分西币！用心解答更有机会单篇直发66西币，上不封顶。每周还有快答侠、夺魁答侠等专属称号与丰厚奖励等你来拿！西币可兑换实物奖品，随手互动免费领福利。

你的图不全
wincc变量定义无符号32位

你到底是要取一个位控制图形变化，还是变量值等于不同的值显示不同的画面？用画满窗口显示画面，画面窗口动态链接dword变量，等于不同的值显示不同的画面就行了。

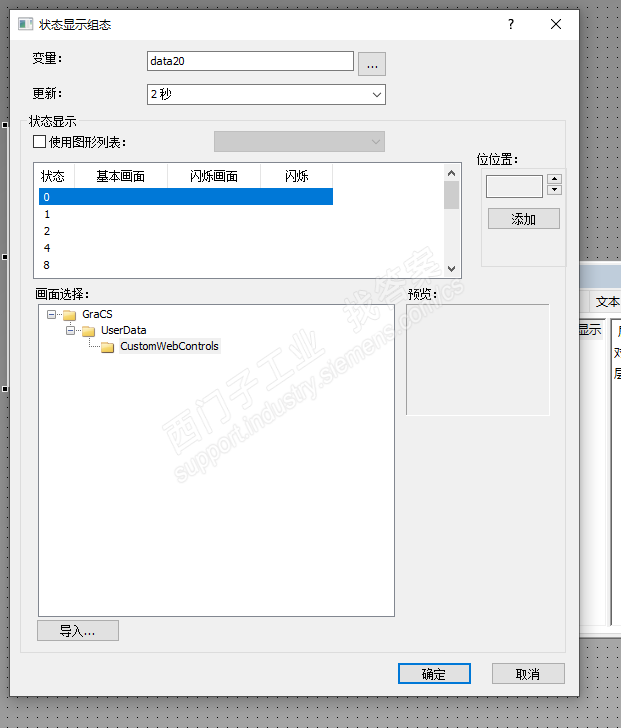

状态列表如图2显示，状态位0，1，2，4，8，。。。。。。这就是取dword变量的位0，1，2，3，4，。。。。。。的值呀。所有的位都为0，则状态为0；0位为1，则状态为1，1位为1则状态为2，2位为1则状态为4，3位为1则状态为8.。。。。。。。。。。。。。
