请问哪位有S7-1200 晶体管输出电路图及工作原理？

1

830 产品版区：SIMATICS7-1200系列

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

请问哪位有S7-1200 晶体管输出电路图及工作原理？

问题补充：

扫码小程序：

一键登录查看全部问答

手机用户20230416119765 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

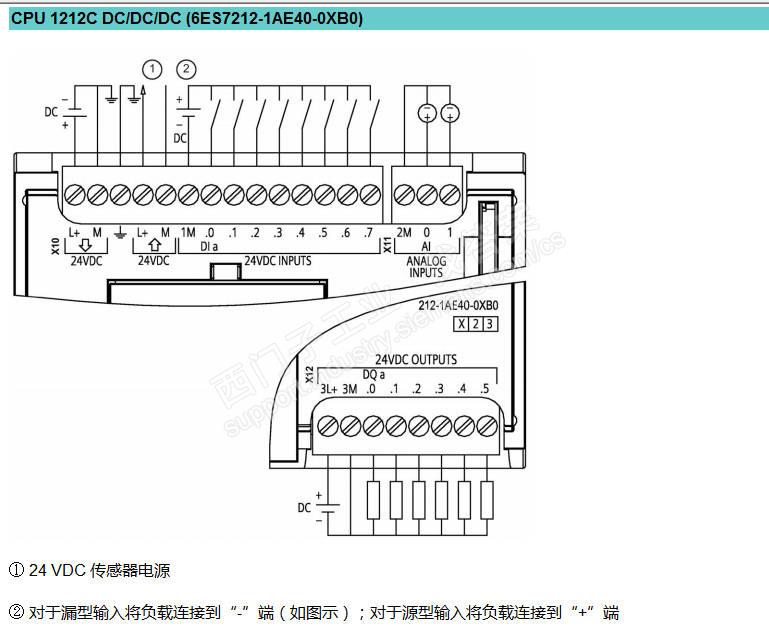

cpu内部电路，西门子没有公开，提供外部连接图示：
只能按图示连接L+/M端子，晶体管输出机型的输出端子用户不能够任意连接。
内部概况的cpu运行输出信号，经过光耦光电隔离给晶体管输出（场效应管），回路：电源正进入L+到内部的晶体管源极，cpu信号给栅极驱动后，源极电源正电流流过漏极到Q？端子，外部的负载到M，构成一个闭合的电气回路。

图片说明：

WWCWWC 大师

被采纳率 33.80% 2024-03-20 08:08

提问者对于答案的评价

暂无评价

手机用户20230416119765

被采纳率低 2024-03-19 21:11

最佳答案作者回复

内部输出晶体管的回路需要。
正如上面说的那样，cpu运算处理结果给输出是光电隔离的，光电耦合器输出与输出晶体管组成的输出需要电源参考地M，由此，输出内部同样需要给输出回路构成闭合的回路，比如光电耦合器的输出。

WWCWWC 大师

被采纳率 33.80% 2024-03-20 08:08
