博途这个控制电流的滑块为什么会这样，有没有大佬解答一下，谢谢

精

奖

官

594 产品版区：STEP 7(TIA 博途)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

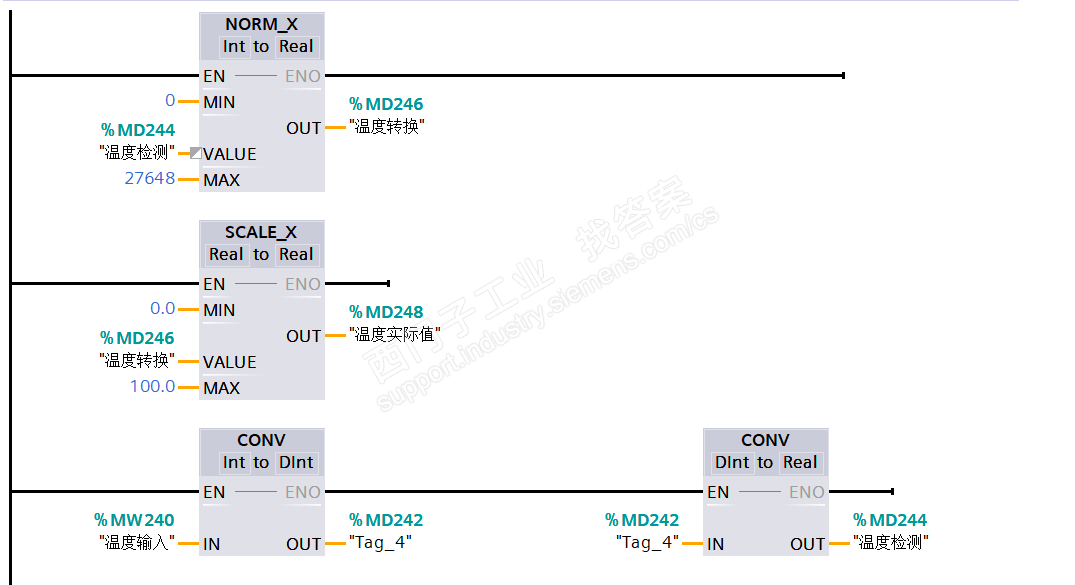

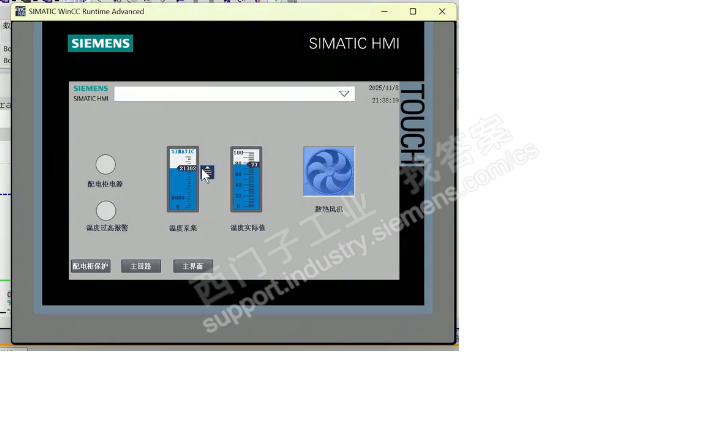

电压，温度，电流他们的梯形图都差不多，为什么就电流的这个棒图，我控制滑块的时候它的进度不一样？还有那个应急电源指示灯，我关联了电流电压两个变量，我想的是他们其中有一个到达警报值就会亮起来，但只有电流达到的时候，那个应急电源会亮，电压达到就不会，这是为什么，求求大佬解答

问题补充：

扫码小程序：

一键登录查看全部问答

手机用户20251101137242 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

「找答案」盛夏活动火热开启！邀请工控同行注册，赢取西推币、1847会员畅学卡等盛夏福利。新人提问、分享经验均有好礼，回答奖励最高享10倍暴击。快来与真人工程师搭子一起寻找项目实战中的真实答案！

随便说说看法，截图来看，这两个问题的原因应该出在变量关联或逻辑连接上。
问题1：电流棒图进度显示异常
电压、温度、电流的PLC转换逻辑确实差不多，但棒图进度不同步，通常是HMI控件量程与PLC数据范围不匹配导致的。PLC程序中，电流的SCALE_X指令输出范围是 0.0 - 500.0（如图4），但HMI上的棒图控件，很可能量程设置成了其他值（如0-27648或0-100），导致显示比例错误。可以尝试在HMI画面中选择电流棒图控件，检查属性中的 "过程值" 是否连接到了 %MD168（"实际电流值"），关键步骤：设置棒图的"最小值"=0.0，"最大值"=500.0，与PLC的SCALE_X参数完全一致，而且需要确保数据类型为 Real 而非Int或DInt。
问题2：应急电源指示灯只有电流报警才亮

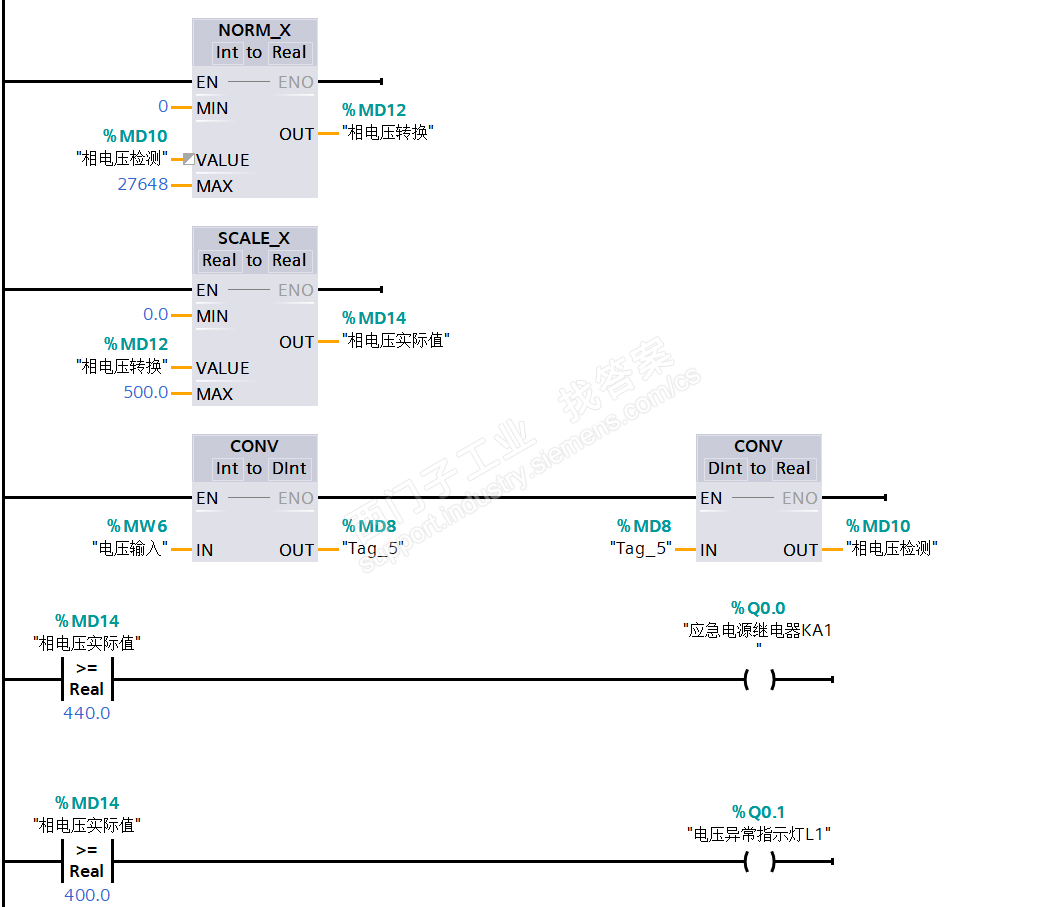

通过看图3和图4知道：
电流报警：直接控制了 %Q0.0（应急电源继电器KA1）；
电压报警：输出到了 %Q0.1，但完全没有与%Q0.0连接；
在HMI上可能把指示灯的"可见性"关联了多个变量，但PLC底层逻辑里，%Q0.0只接收电流信号。
可以在HMI中修正，可以在HMI指示灯属性中：
动画 → 可见性 → 范围，添加两个触发条件：电流值≥120 或电压值≥440。
