在09年的时候开始接触到了西门子的pcs7系统，之前因为没有学习冗余系统的经验，走了不少弯路，一心急于吃成胖子，而忽略了基本知识的学习，在后期对系统的维护、处理过程中，才发现了一个系统的基本知识对于一名维护人员的重要性。

一、Pcs7系统的网络架构

     Pcs7系统操作站可以是单站，也可以采用服务器/客户机结构。

     单站用于规模小的系统，由一台或几台单站组成，每台单站独立运行，各自从AS站采集数据，单站也是操作站提供操作画面，当其中一个操作员站故障时，由其他操作员站代替工作。

     服务器/客户机结构用于规模大的系统，服务器负责从AS站采集数据，从安全性能考虑，服务器不建议显示操作画面。

• 为了保证在服务器出现故障的情况下系统能正常运转，在配置服务器时我们会考虑配置2台冗余服务器。冗余服务器之间互为热备，具有相同的权限，互相独立地进行工作。两台冗余服务器之间的数据在正常情况下完全一致，在运行系统中通过网络适配器实现的附加连接或服务器间的串行连接来互相监视，用来检测出现故障的伙伴服务器，当服务器故障并修复完成投入运行时，两台服务器的数据会自动同步，保证历史数据的完整。服务器与控制站之间通过西门子工业以太网通讯。服务器与客户机之间通过普通办公室以太网通讯即可。

• 工程师站用于对整个DCS系统进行组态。组态工具是SIMATIC程序管理器，对项目进行管理、处理、归档和建立文件。

• 客户机上的监控软件是WINCC，操作站采用服务器/客户机结构，客户机上的监控软件并不直接与控制站交换数据，而是通过服务器实现过程数据的通讯。二、Pcs7系统的硬件

   PCS7系统支持所有硬件的冗余，包括I/O、PROFIBUS、工业以太网、通信模块、控制器、电源、服务器和操作员站。

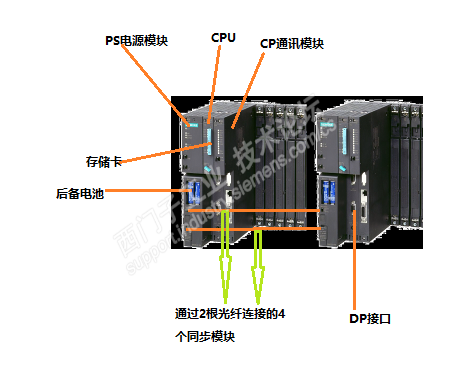

1、一套S7-400H PLC 包括：

- 1个安装机架（UR2-H紧凑型机架、或者UR1、UR2单独机架）

- 2个电源模块

- 2对后备电池

- 2 个容错 CPU

- 4个同步化子模板

- 工业以太网模块（可选）

- 2根光纤

2、400H中CPU的同步原理：

    400H的CPU是通过同步光纤进行CPU之间的自动同步，主从CPU在启动时，要先启动主CPU，然后在启动从CPU和主CPU进行同步。

3、400H指示灯

通过CPU 上的指示灯所指示的状态，来判断CPU运行是否正常

--- RUN 和STOP 指示灯可以提供有关当前激活的 CPU 运行数据的信息；

---MSTR RACK0 和 RACK1 三个指示灯可提供有关在同步模板中组态的安装机架编号以及 CPU 过程控制切换式 I/O 模板的信息；

---INTF EXTF 和 FRCE 三个指示灯可提供有关故障和用户程序运行过程中的特殊事件信息；

--- BUSF1 和BUSF2 指示灯可以指示有关MPI/DP 接口和PROFIBUS DP 接口的故障；

--- IFM1F 和IFM2F 指示灯可以指示第一个和第二个模板接口中的故障；

---REDF 指示灯可以指示具体的系统状态和冗余故障；

具体的指示灯状态参考文档介绍：

《S7-400H的LED指示灯状态》

http://www.ad.siemens.com.cn/productportal/prods/pcs7_top_v2/h_cpu/S7_400H_General_Info/S7_400H_LED/S7_400H_LED.htm

     内容比较简单， 但是要做好日常的系统维护，就需要了解这些原理，把系统了解透彻之后，才能有助于我们对问题的排查处理。
