PCS 7的模板驱动，可以简便地实现数字量和模拟量信号的测量与输出，并提供相关的诊断、仿真等功能，为工程和调试带来便利。但实际使用中，用户多多少少还是会有些疑问－模板驱动到底怎么用？让我们来看一个热线用户遇到的问题。
客户问题：我用PCS 7标准库的驱动块CH_AI测量AI信号值，为什么总是比实际值少一半？
通过与用户的沟通，我了解到，用户使用的是一款6ES7 331-1KF02-0AB0的多功能AI模块，支持电流、电压、热电阻、热电偶等常见的模拟量测量方式。
起初，我怀疑是用户的硬件组态配置与实际现场不一致，便和用户逐一核查硬件组态信息。但是核查的结果，用户的组态完全正确——所有通道均设置成4~20mA电流信号测量。CPU的其它配置也没有可疑之处。
那么，是什么原因导致CH_AI的输出值与实际值差一半呢？与用户一起核查CH_AI的状态信息，用户反馈说，MODE=0，QBAD=1，QUALITY=0，输出V值为实际的一半。
我们知道，一个工作正常的通道信号，质量代码应该是16#80，而现在我们得到的质量代码却是0，同时明确的得到了反馈QBAD=1。这个通道乃至这个AI模板整体都没有正常运行。再进一步与用户确认得到：CH_AI的MODE引脚没有与任何程序块相连，而且监视值为0。
这说明了什么？我们所检查的这个AI通道，根本没有被激活！

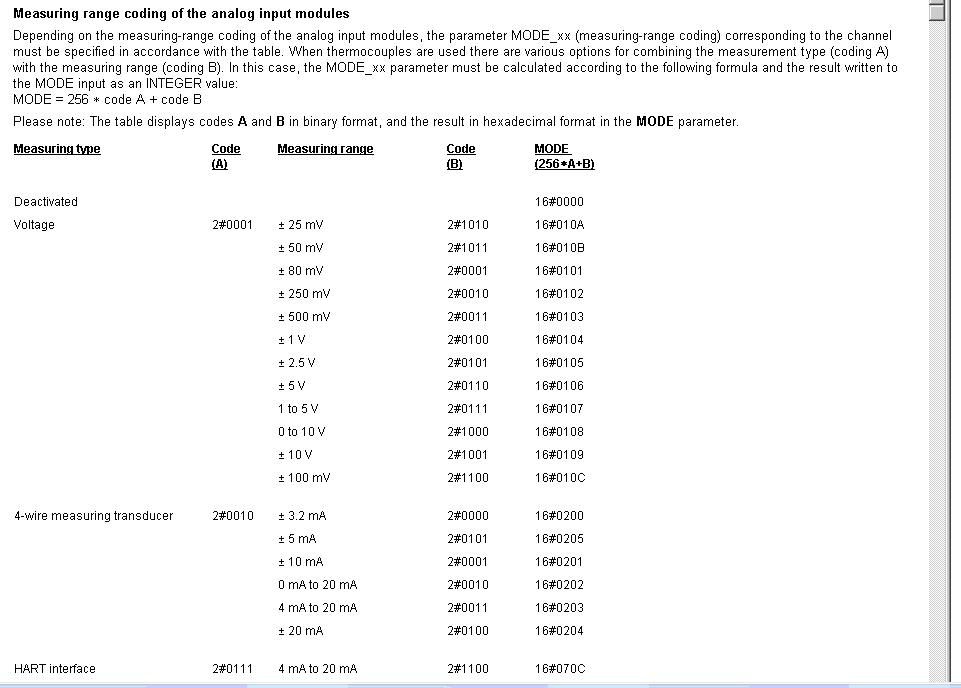

平时我们可能会比较少关注CH_AI的MODE是什么含义，查看一下CH_AI的帮助文档中有关MODE的信息如下：

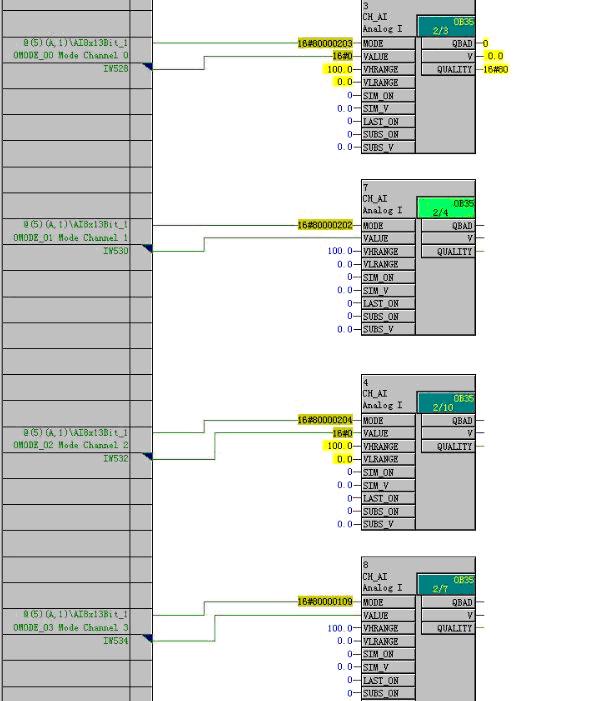

当我们设置好AI通道的测量类型，PCS 7系统编译时根据测量类型会自动为AI指定MODE，并生成模板驱动。在线监视程序时，可以查看到CH_AI的MODE信息，如图：

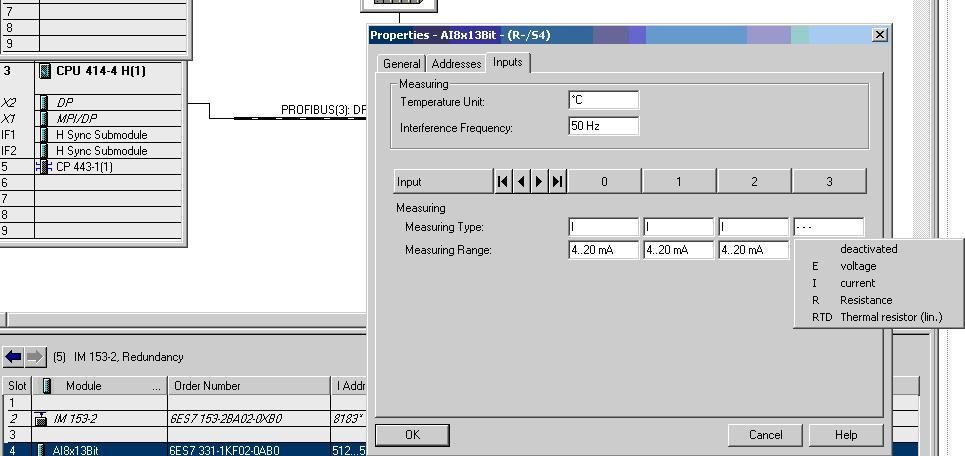

（硬件组态中的配置）



（程序编译后模板的状态）
那么，为什么用户已经设置成4-20mA的AI通道，却显示为未激活通道，不生成模板驱动呢？
注意到，331-1KF02模板是一款近期推出的AI模板，而用户提到过他所使用的PCS 7版本为V7.0 SP1。我们基本已经得出结论了：331-1KF02并不是PCS 7 V7.0 SP1支持的模板。
也就是说，即便我们能组态这个模板，但模板的硬件配置却不能为低版本的PCS 7所识别，系统编译不能为其自动生成相应的模板驱动，AI通道就被当做未激活通道处理了。我参照用户的配置进行了实验，结果和用户的现场现象一致。

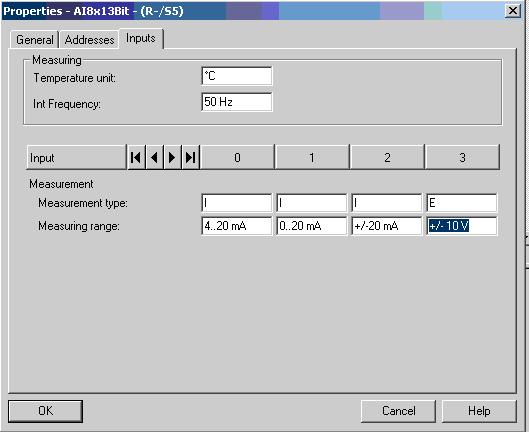

（PCS 7 V7.0 SP1下对331-1KF02组态，配置为4~20mA）

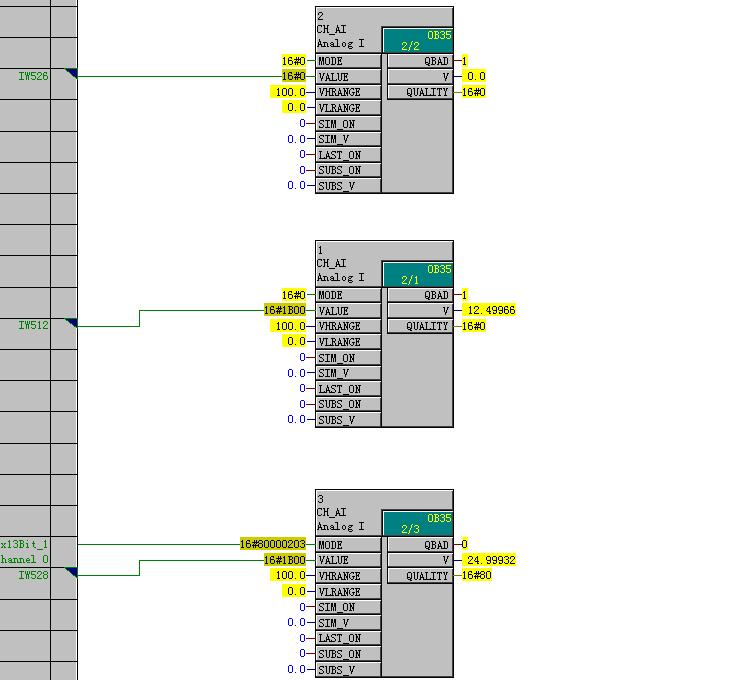

（CFC程序中的现像）
这时候用户又该问了：“那我就不能在低版本的PCS 7中使用西门子新推出的模块产品了么？”
这可不一定。咱们的产品每年推陈出新，但新产品一般都会保持与旧产品的向下兼容性。比如这款331-1KF02的模板，就可以完全替代它的前辈331-1KF01。而331-1KF01是PCS 7 V7.0 SP1所支持的模板。那么，我们将模板在硬件组态中组态为331-1KF01，用户的问题就可以迎刃而解了。
通过这个故事，我们可以看到PCS 7诊断功能的强大。如果出现奇怪的现象不用急，仔细分析诊断信息就会找到原因。大家有兴趣的话，可以多多关注这些PCS 7的小技巧。
