某日，客户不解地问道“为什么Pcs7DiOu的PV_IN是1，而PV_OUT输出一直为0？”
通过与客户的交流，我进一步了解到：客户利用S7-PLCSIM仿真运行，程序中只有这个地方出现问题，其他调用Pcs7DiOu的地方均正常显示。对整个程序进行了全部编译/下载后，问题仍然存在。
这个问题很奇怪，到底是什么原因呢？为了找到问题根源，建议用户发送了错误截图。



通过检查，客户程序非常简单，没有逻辑错误，按照截图在自己的电脑上作了测试，结果一样，同样输出一直为0。忽然想到，有可能是运行组执行顺序前后颠倒，导致运行结果错误，做了“优化运行组”后，结果仍然没有变化。
程序没有问题，难道是块本身出错了？删除PV_IN引脚的连线，重新编译下载，发现PV_IN=1时，PV_Out=1，结果正常。既然如此，那一定是PV_IN的变化导致了结果错误。我就想了PV_IN会有什么变化呢？
APL功能库的一大特点就是大量使用了结构变量，包括带质量代码的信号类结构变量、带量程上下限的量程结构变量等。而该CFC中的PV_IN引脚就是带有质量代码的信号类结构变量。鼠标放到PV_IN引脚上，发现信号的质量代码ST=16#60，会不会是质量代码影响的输出结果呢？



通过实验验证，当PV_IN的信号质量为16#80时，输出PV_Out正常。原来Pcs7DiOu功能块会校验信号的质量代码，当质量代码为16#60时，会复位输出。

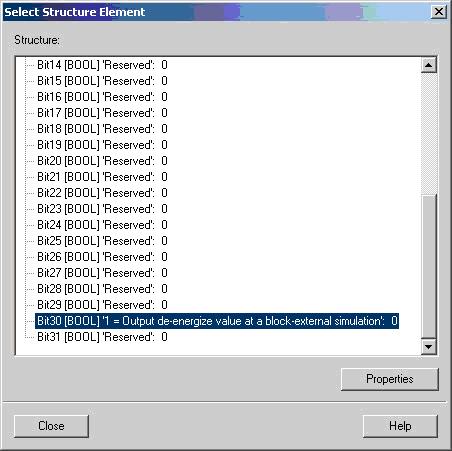

用户又问了“仿真过程中就不能模拟输出了吗？”别着急，APL功能库引入特性参数“Feature输入引脚”，可以灵活指定功能块的不同响应特性。Pcs7DiOu功能块中Feature的Bit30用于指定当仿真时是否钝化输出。Bit30=0，仿真时不会钝化输出；Bit30=1仿真时钝化输出。



通过这个故事，如果出现奇怪的问题不用急，可以通过正常与非正常的程序进行对比，仔细分析就会找到原因。另外我们可以看到APL在实际使用中是十分灵活的，使用时一定要注意Feature位的应用!
想了解更多的关于APL库的新功能功能，请参考：
《APL功能库新特性简介》
http://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0472
《PCS 7 V7.1结构变量应用指南》
http://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0463
更多精彩内容，请您关注西门子热线故事！
