1  组态触摸屏

Smart 700 IE具有很高的性能价格比，使用WinCC flexible 2008 SP4组态。

图1是S7-200 SMART的主程序，图2是组态的画面，M0.0和M0.1是触摸屏上的按钮产生的起动信号和停止信号，用画面上的指示灯显示Q0.0的状态。PLC进入RUN模式时将T37的预置值（10s）传送给VW2，定时器T37和它的常闭触点组成了一个锯齿波发生器，T37的当前值按锯齿波变化。用IO域显示T37的当前值VW0，和修改它的预置值VW2。

打开WinCC flexible，创建一个新的项目。打开“连接”编辑器，双击连接表的第一行，自动生成的连接默认的名称为“连接_1”，默认的通信驱动程序为“SIMATIC S7-200”。用连接表下面的属性视图的“参数”选项卡设置“接口”为以太网、PLC和HMI设备的IP地址分别为192.168.2.1和192.168.2.3，其余的参数使用默认值。

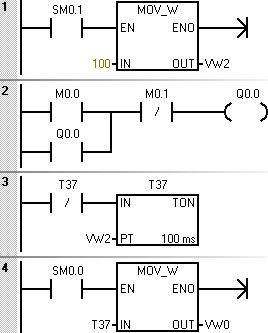

图1  S7-200 SMART的程序

图2  触摸屏的画面

2  用控制面板设置触摸屏的参数

接通Smart 700 IE的电源后，出现装载程序对话框。单击其中的“Control Panel”按钮，打开触摸屏的控制面板（见图3）。

图3  触摸屏的控制面板

双击控制面板中的“Ethernet”图标，打开以太网设置对话框，设置IP地址192.168.2.3，子网掩码是自动生成的。

选中多选框“Auto Negotiation”，激活自动检测和设置以太网的连接模式和传输速率，同时激活“自动交叉”功能。采用默认的以太网的传输速率（10 Mbit/s）和默认的通信连接“Half-Duplex”（半双工）。

双击控制面板中的“Transfer”图标，打开传输设置对话框。选中“Channel 2”（通道2）域以太网通信的“Enable Channel”（激活通道）和“Remote Control”（远程控制）多选框，HMI和PLC通过以太网通信。

3  PLC与触摸屏通信的实验

1．设置计算机的以太网端口参数

打开计算机的控制面板，双击其中的“网络连接”图标。在“网络连接”对话框中，用鼠标右键单击计算机与HMI通信的网卡对应的连接图标，例如“本地连接”图标，执行出现的快捷菜单中的“属性”命令，打开“本地连接属性”对话框。选中“此连接使用下列项目”列表框最下面的“Internet协议（TCP/IP）”，单击“属性”按钮，打开“Internet协议（TCP/IP）属性”对话框。

用单选框选中“使用下面的IP地址”，键入以太网端口的子网地址192.168.2，IP地址第4个字节是子网内设备的地址，可以取0 ~ 255的某个值，但是不能与HMI的IP地址重叠。单击“子网掩码”输入框，自动出现默认的子网掩码255.255.255.0。不用设置网关的IP地址。

单击WinCC flexible工具栏上的按钮，打开“选择设备进行传送”对话框，设置通信模式为“以太网”。将Smart 700 IE的IP地址设置为192.168.2.3，应与Smart 700 IE的控制面板和WinCC flexible的“连接”编辑器中设置的相同。

用以太网电缆连接计算机和Smart 700 IE的以太网端口，单击“选择设备进行传送”对话框中的“传送”按钮，该项目被传送到触摸屏。

打开STEP 7?Micro/WIN SMART，将程序下载到S7-200 SMART。

用以太网电缆连接S7-200 SMART和Smart 700 IE，接通它们的电源，令PLC运行在RUN模式。因为PLC程序的运行，画面上T37的当前值不断增大，达到预设值时又从0开始增大。单击画面上“T37预设值”右侧的输入域，修改T37的预设值。屏幕显示的T37的当前值的变化范围随之而变。

可以用画面上的“起动”按钮M0.0和停止按钮M0.1，通过PLC程序的运行，改变变量“电动机”Q0.0的状态，画面上与该变量连接的指示灯的状态随之而变。

此外，作者还做过使用Smart 700 IE和CPU集成的串口通信的实验，和用RS-232/RS-485串行通信信号板，与Smart 700 IE的RS-485端口通信的实验。

作者主编的《S7-200 SMART PLC编程及应用》详细介绍了上述实验的实现方法。
