USS通信

USS 协议（Universal Serial Interface Protocol 通用串行接口协议）是 SIEMENS 公司传动产品的通用通讯协议，它是一种基于串行总线进行数据通讯的协议。西门子MM420/430/440变频器支持基于RS485和RS232的USS通信。RS485接口为MM4系列变频器标配接口，RS232接口通过安装PC连接组件扩展，由于RS485有着良好的抗干扰能力和传输距离远以及支持多点通讯等特点，实际应用中使用基于RS485的USS通信居多，通常RS232接口只用来调试变频器。 更多文档请参考以下链接：

• MM4 变频器的USS 通讯方案
• S7-200与MM4及G110之间的USS通讯
• 如何通过USS协议实现S7-1200 与MM440变频器的通信
• S7-300与MM4系列变频器USS通讯
• MM4变频器上的USS通讯能否与Profibus DP通讯同时使用
• CPU 31XC USS 通讯终端电阻的如何配置
• MICROMASTER 4：USS报文超时设置

PROFIBUS通信

MM420/430/440变频器通过安装PROFIBUS通讯模板支持基于PROFIBUS的周期数据交换和变频器参数访问。

 周期过程数据交换，通过该通信PROFIBUS主站可将控制字和主设定值等过程数据周期性的发送至变频器，并从变频器周期性的读取状态字和实际转速等过程数据。MM430和MM440最多可以接收和发送8个过程数据，MM420最多可以接收和发送4个过程数据。该通信使用周期性通信的PZD通道（过程数据区），变频器不同的报文类型定义了不同数量的过程数据（PZD）。

 变频器参数访问，提供PROFIBUS主站访问变频器参数的接口，有两种方式能够访问变频器参数：

1. 周期性通信的PKW通道（参数数据区）：通过PKW通道主站可以读写变频器参数，每次只能读或写一个参数，PKW通道的长度固定为4个字。

2. 非周期性通信：主站采用PROFIBUS-DPV1通信访问变频器数据记录区，每次可以读或写多个参数。

报文类型

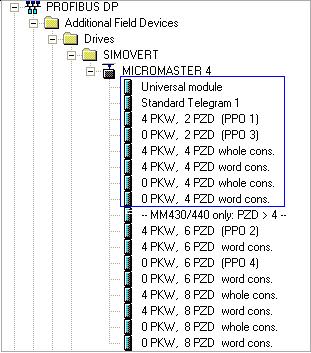

MM420/430/440变频器支持多种报文格式，选择不同的报文格式决定了PLC与变频器周期交换过程数据的个数（PZD数量）以及是否可以使用PKW通道读写变频器参数。以STEP 7为例在安装GSD文件后在硬件目录PROFIBUS DP -> Additional Field Devices -> Drives -> SIMOVERT -> MICOMASTER4下例举了所有的报文格式，MM420仅支持蓝色方框内的报文格式，MM430/440支持所有的报文格式。

报文格式说明：

• Universal module：通用报文格式，通常不使用
• Standard Telegram1：标准报文1，与PPO3报文功能相同。
• 4 PKW表示该报文支持PKW通道读写变频器参数；
• 0 PKW表示该报文不支持PKW通道读写变频器参数；
• n PZD（n= 2、4、6、8）表示主站与变频器交换过n个过程数据（1个过程数据长度为1个字）；
• whole cons.表示数据一至性为全部可以调用SFC14/15程序；
• word cons.表示数据一至性为字无需调用SFC14/15程序；

注：如果使用包含4 PKW的报文格式，建议最好调用SFC14/15程序保证数据一致性。

可根据访问过程数据的个数以及是否需要读写变频器参数选择报文类型。

更多文档请参考以下链接

• PROFIBUS通信模板操作手册（英文版）
• GSD文件下载
• S7-300C 与MM420 PROFIBUS-DP通讯
• MM440与S7-300通过DP通讯实现读取和修改参数例程
• 哪些参数可以通过过程数据区PZD来读取
• HMI与MM440的直接通讯与控制
• MM4：当在MICROMASTER 4 Profibus模块上使用外部24V电源时需要考虑的事项
• MM4 DP使用外部24V供电时，主电源断电报F0022,A0522故障处理
• 如何安装MM4变频器的选件模块

CANopen通信

• CANopen通信模板操作手册（英文版）
• CANopen EDS文件下载

DeviceNet通信

• DeviceNet通信模板操作手册（英文版）
• DeviceNet EDS文件下载
