PLC模块功耗及满负载时的电流计算

精

奖

官

8096 产品版区：S7-300(F)/400(F)/400H(冗余)

文档类型：问题类别：产品选型问题类别：产品使用问题类别：故障诊断

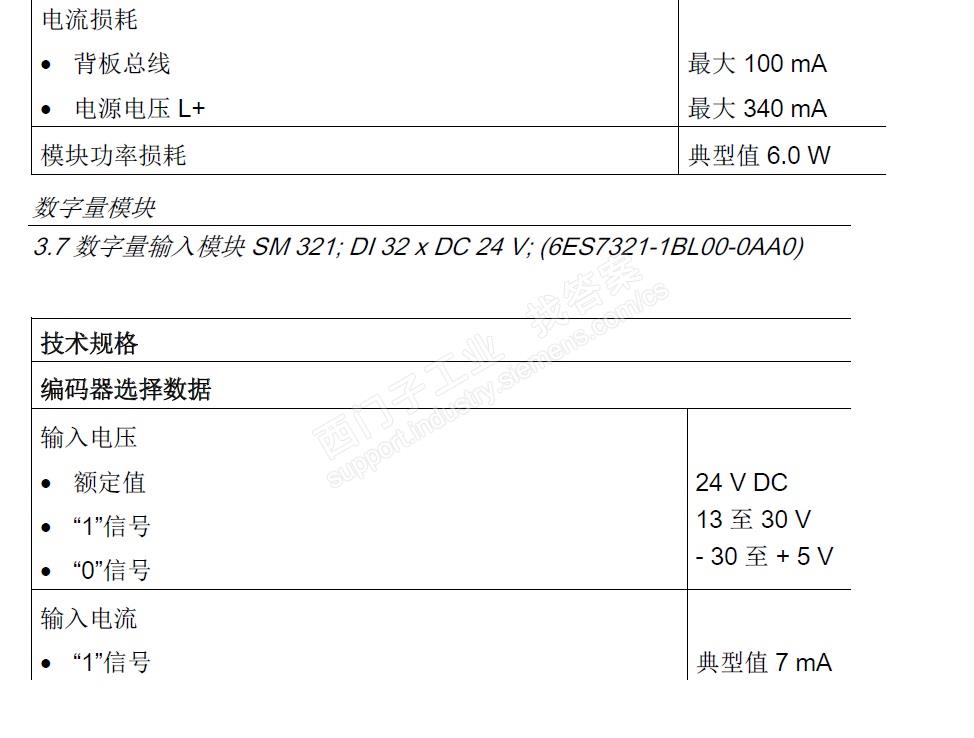

在计算要使用多大的24V电源，《S7-300模块数据》里有电流消耗，比如8AO模块 SM332(5HF00)里面说到背板总线最大100MA，电源电压L+ 最大340MA 背板功耗典型值6W，不知道具体啥意思，比如我8个通道全部输出20MA 时整个模块折算成24V电压时消耗多少电流？还有DI模块上有个输入电流典型值 7mA是啥意思？这个点接通的话是消耗7mA吗？谁能帮我详细解释下万分感谢

问题补充：

扫码小程序：

一键登录查看全部问答

维尔新资深学长

被采纳率 17.50%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

对于一套S7-300系统而言，CPU和模块需要24VDC以维持正常工作。另外，模块通过背板总线与CPU通信，CPU会通过背板总线提供5V电源给模块。两种电压等级的电流消耗，分别计算，互不干扰。
1、SM332(5HF00)里面说到背板总线最大100MA，这个电流是 CPU 通过板模块与模块之间的 U 型连接器供的 5V 电。
2、L+ 最大340MA 是 DC24V 的电流最大消耗。
3、模块功率消耗典型值 6W。是大多数应用情况下的电能消耗，包含背板 5 V的功率及 DC24V 的功率消耗。
4、比如我8个通道全部输出20MA 时，整个模块折算成24V电压时消耗多少电流？
这种情况下，CPU 通过板模块与模块之间的 U 型连接器供的 5V 电源那就是 100 MA。
查手册，每通道最大 50 mA（当然正常使用一般达不到这个值），50*8=400MA，DC24 V的电流则为400MA。
5、还有DI模块上有个输入电流典型值 7mA是啥意思？这个点接通的话是消耗7mA吗？
对的，只是消耗的是 DC24V 电源。
《如何通过估算模块电源损耗来选择供电电源？》
https://support.industry.siemens.com/cs/document/91373211
以及S7-300供电电源和背板总线容量计算
http://www.ad.siemens.com.cn/productportal/Prods/published/Inf/Inf_1.3/Inf_1.3.html
