IOT2K拿到手时，是台“裸机”，实际操作系统需要安装到Micro SD卡上。
关于如何安装，就不多说了，看官方的说明，按照步骤就可以完成。

很明显，这是一个自由的平台，它可以刷新“固件”的。就是说，可能会有版本升级。

只是补充几点注意：
1、当使用Win32 Disk Imager对SD卡处理后，Windows操作系统下它（SD）将不可读。所以，你最好预先备份一个原来FAT32的空镜像文件。以后这张卡不用了，还能刷回来。

2、当SD卡刷入Linux操作系统镜像文件后，不要着急设置密码、改变IP地址等。应先安装需要的应用文件，如Node Red等。然后使用Win32 Disk Imager 备份这个SD卡。以后新增 IOT2K时，只需写一张这备份的SD卡，插上即可运行装好的应用。很方便。

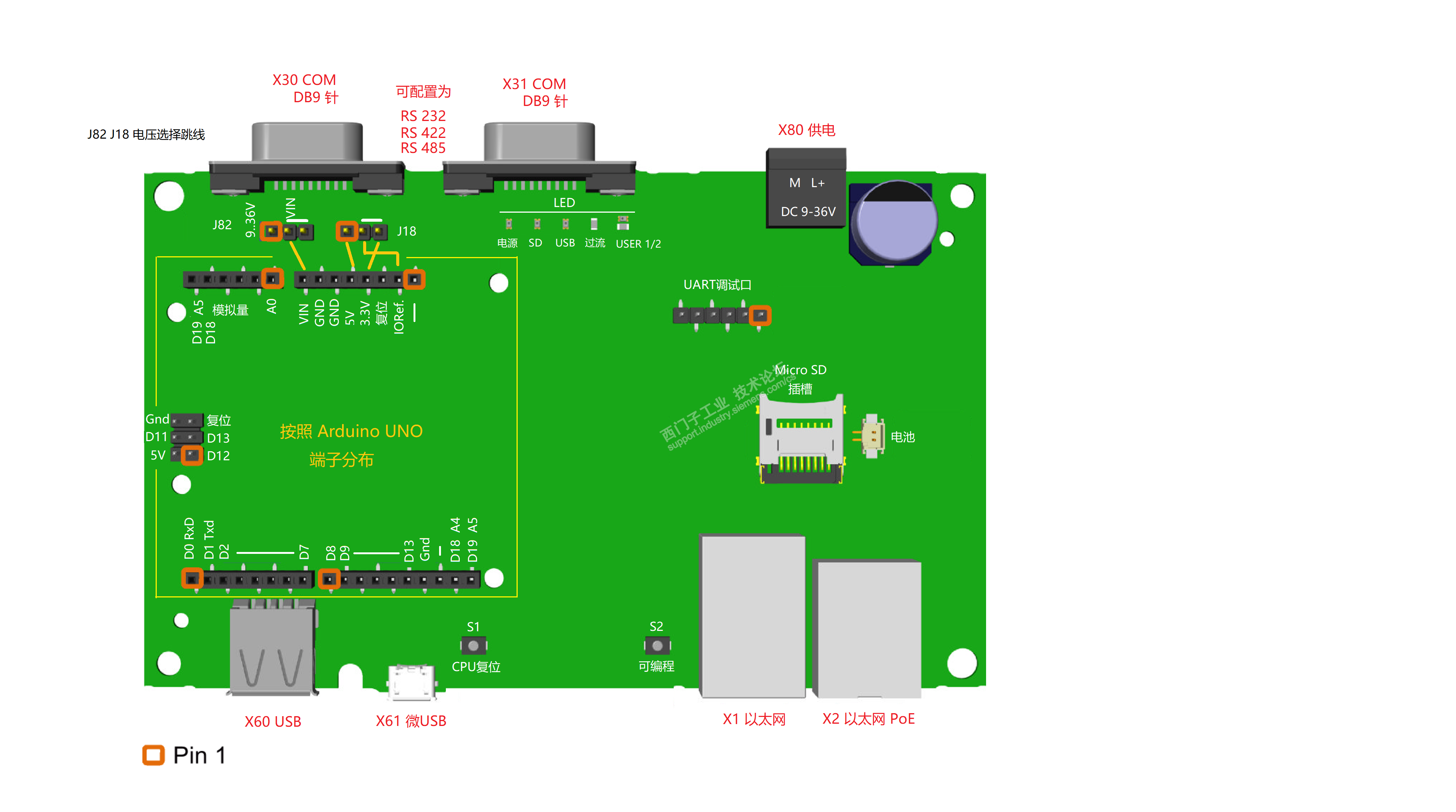

下面先上张图：这是在原图上重新标注PIO端口。用于喜欢使用本体IO(Arduino扩展的)做处理的情景。

这图只是玩Arduino扩展参考接线用。与下面要说的没太大关系。

先到这里。

今晚上有点空，接着说。

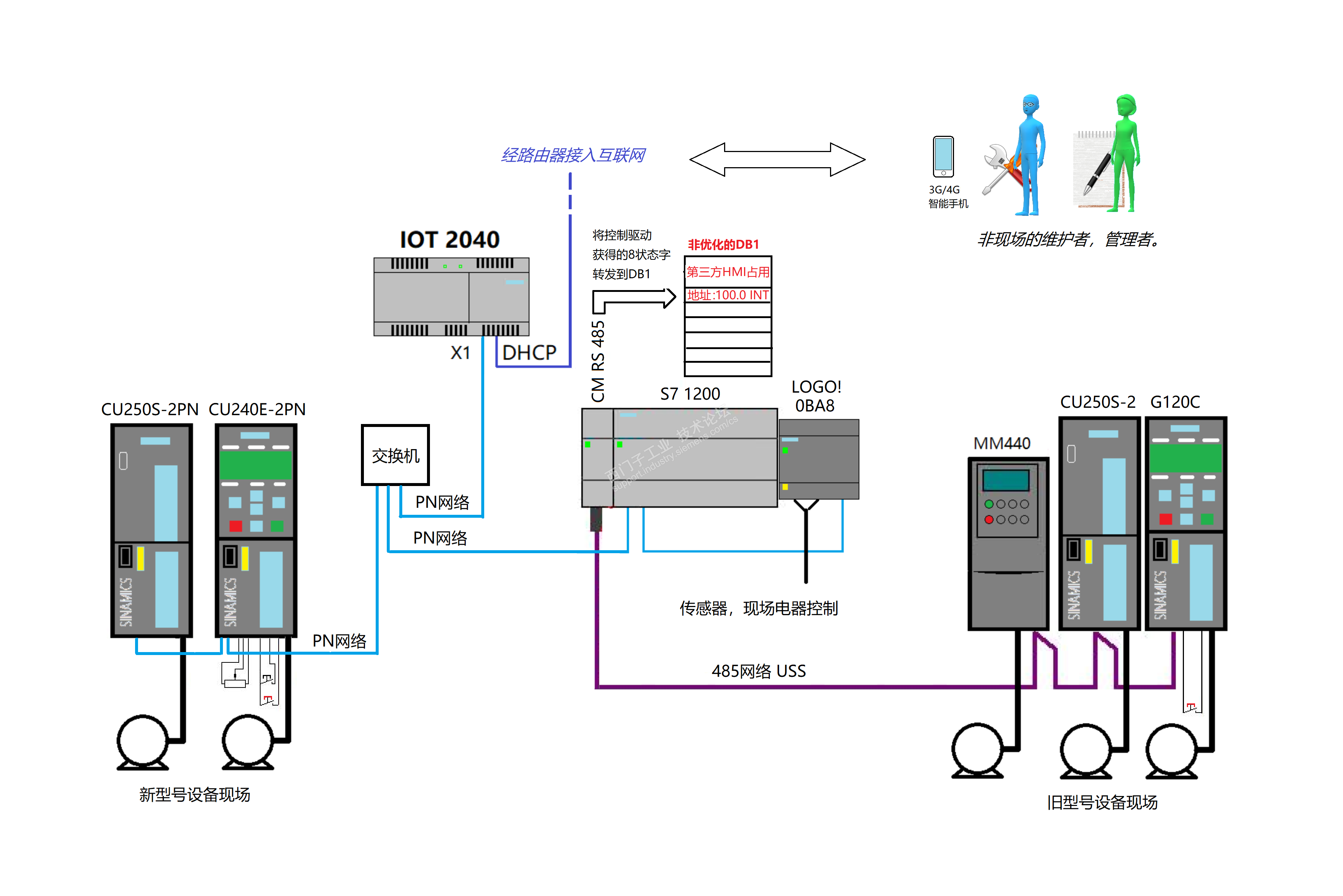

下图是个场景。

这里包含了旧型号的设备（使用USS通讯的网络），和新型号的设备（使用PN网络）。
利用IOT2K，能不能做到以下几点呢？

1、自动记录保存运行状态；
2、在下层设备出现问题时，（例如：报警、故障），自动发送信息给不在现场的维护、管理人员。
3、现场人员按个按钮，就可以将该设备信息，发送给指定的人员。（不是现场人员打电话诉说，而是设备的状态参数。）
4、远程维护管理人员可以查询现场状态，直接获取驱动内的任意参数、甚至修改参数。
5、尽量低的实现费用（最好是除了IOT2K之外，没费用。）

能做到么？看来真能做到。

而全部的实现，就是使用 Node-Red图形编辑器！

使用它，没有操作系统的要求。所有编辑完成都是在浏览器中。既可以是桌面台式机的各种浏览器，也可以在 iPad上（手机有点小）。拖拽放，写入些代码就可以了。

先简单说一下 Node Red，它是一个基于浏览器的编程工具。（浏览器其实就是个虚拟机，能解释执行一些规定的脚本。）随便抄起一个有浏览器的东东就能干活。

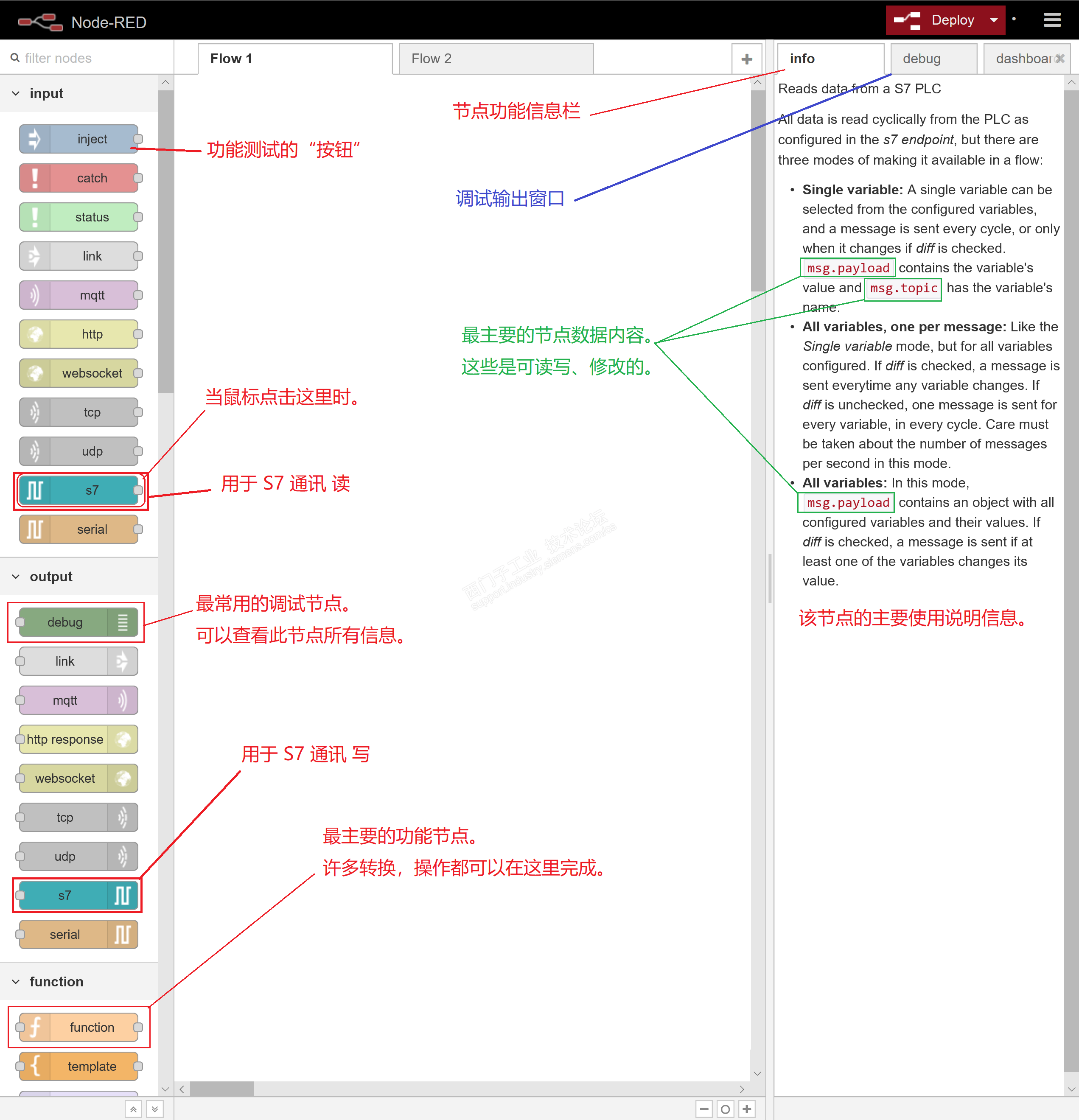

在界面左边节点栏内是已安装的数据流节点，每个节点都是一些打包好的、具有特定功能的节点代码块，你只需要填上必要的参数，即可实现该功能。

左面的节点栏基本上包括三类，流输入、信息流的处理与存储（存到载体中）、流输出。重点是：这些并不是仅于此，在NodeRed官网上，还有成千上万的流节点（针对不同需求共享开发的。）可以安装下载。

既然IOT2K是物联网网关，首要功能是获取现场数据，那么我们首先来做数据的获取部分。INPUT。

一、获得S7 1200中的数据。

在PLC侧，这里的要点就两点：

1、集中使用一个非优化的DB（兼容300/400）。建议使用 DB1，因为有一些第三方设备只能与DB1打交道。

2、在S7 1200配置中，勾选 允许PUT/GET（低版本固件的PLC不需要，那时西门子还没注意到安全问题。）

然后就用MOVE将原来从驱动获得的状态参数，放入DB1指定位置。记住绝对地址。

打开浏览器，输入 IOT2K X1网口IP地址:1880（这是NODE-RED浏览器页面的默认端口）

从左侧INPUT类拖入一个S7节点，设置一下IP地址，选取对应的DB1，变量类型和地址。

（这些不多说，按照手册即可）。

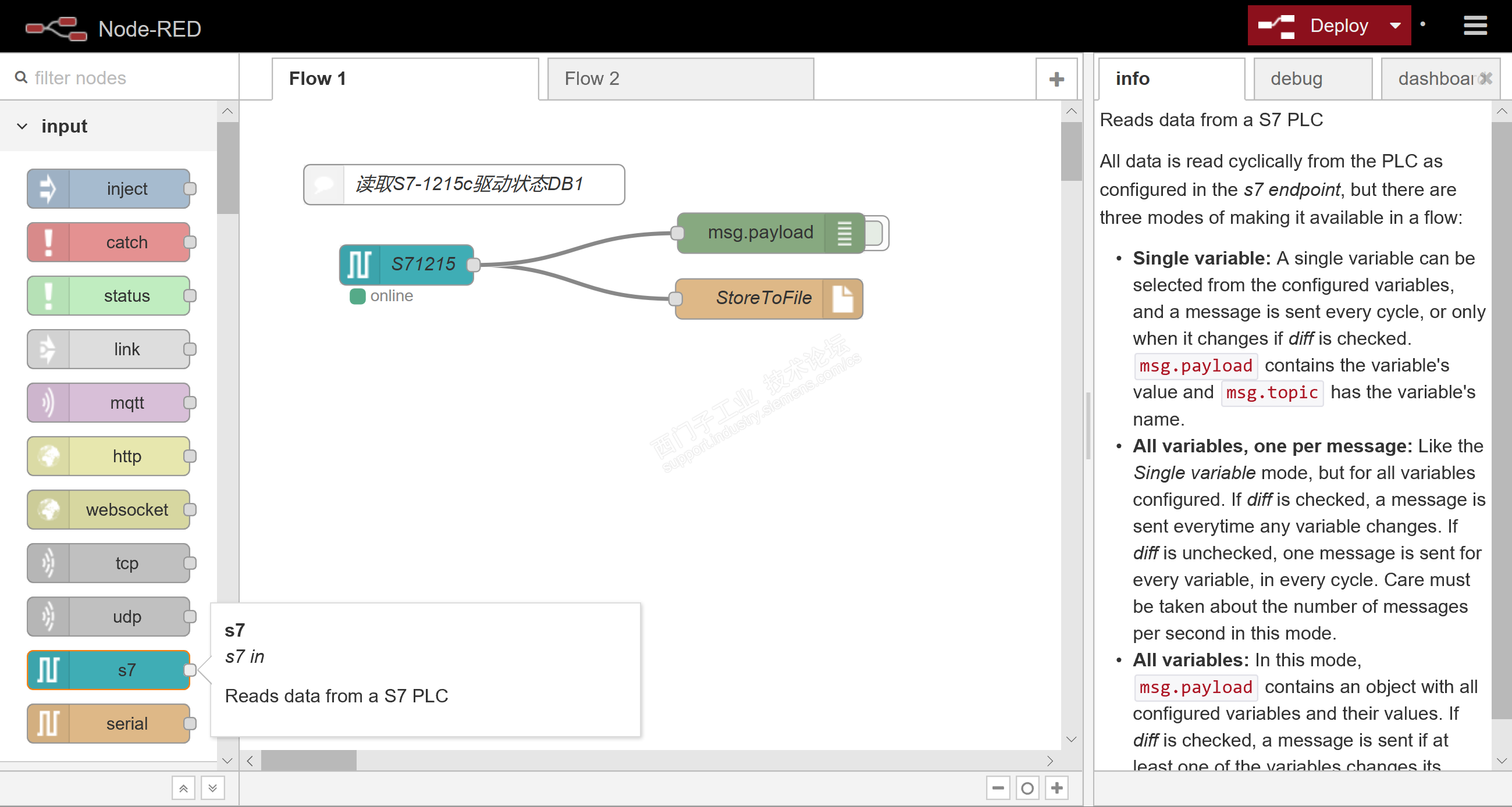

这样即可将原来1200在控制过程中获得的驱动数据，由IOT2K读取。并保存到一个建立的文件中（手册中也有实例。）如下图：

但是，这里有几个问题：

1、这只是一行行的字符串和数值，缺少时间标。需要添加发生时间的元素。

2、内容最好变成兼容EXCEL的表格。

二、获得LOGO！0BA8的传感器参数

在LOGO!0BA8侧：

首先是将需要让IOT2K读取的数据，放入变量V中。我这里是接入了一个亮度传感器，一个声响传感器。这两个模拟量存入VW100 VW102中。

其次，在LOGO!在线设置中，要逐一勾选允许外部、远程访问，并点击应用！

就这两点要注意的。

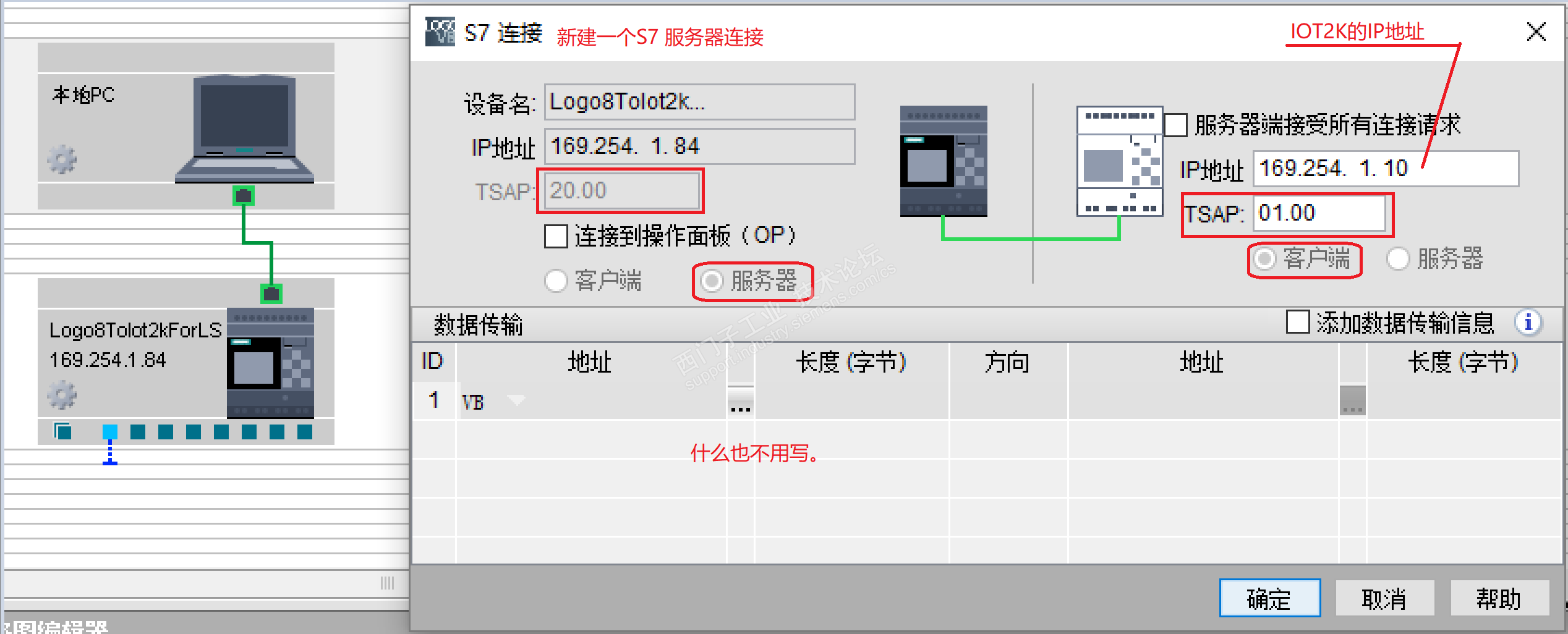

然后，新建一个S7 服务器连接，准备接受IOT2K的访问

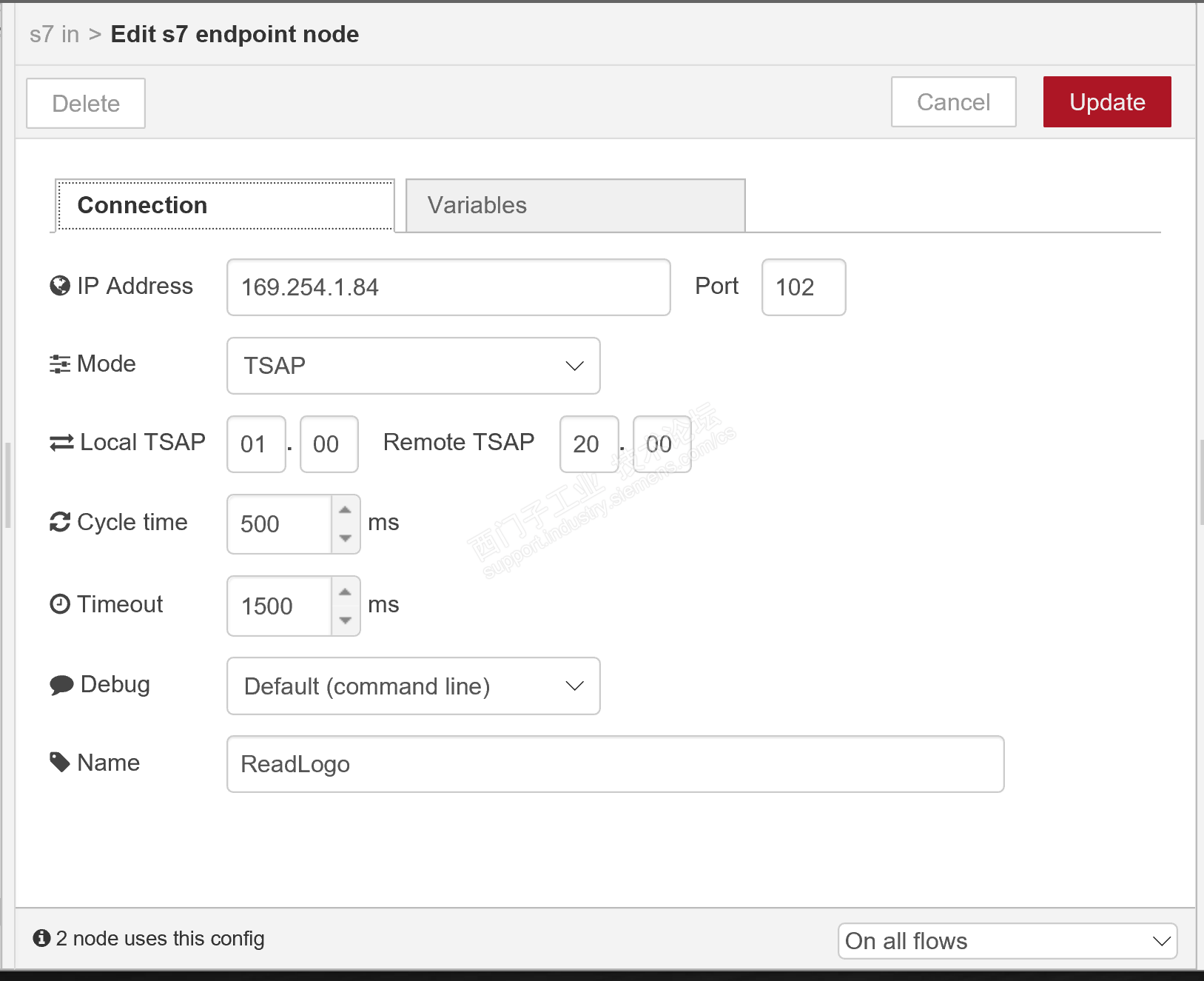

在NODE-RED中，仍然拖进来一个S7 输入INPUT节点。设置如下图：

从下拉框，选择 TSAP模式。

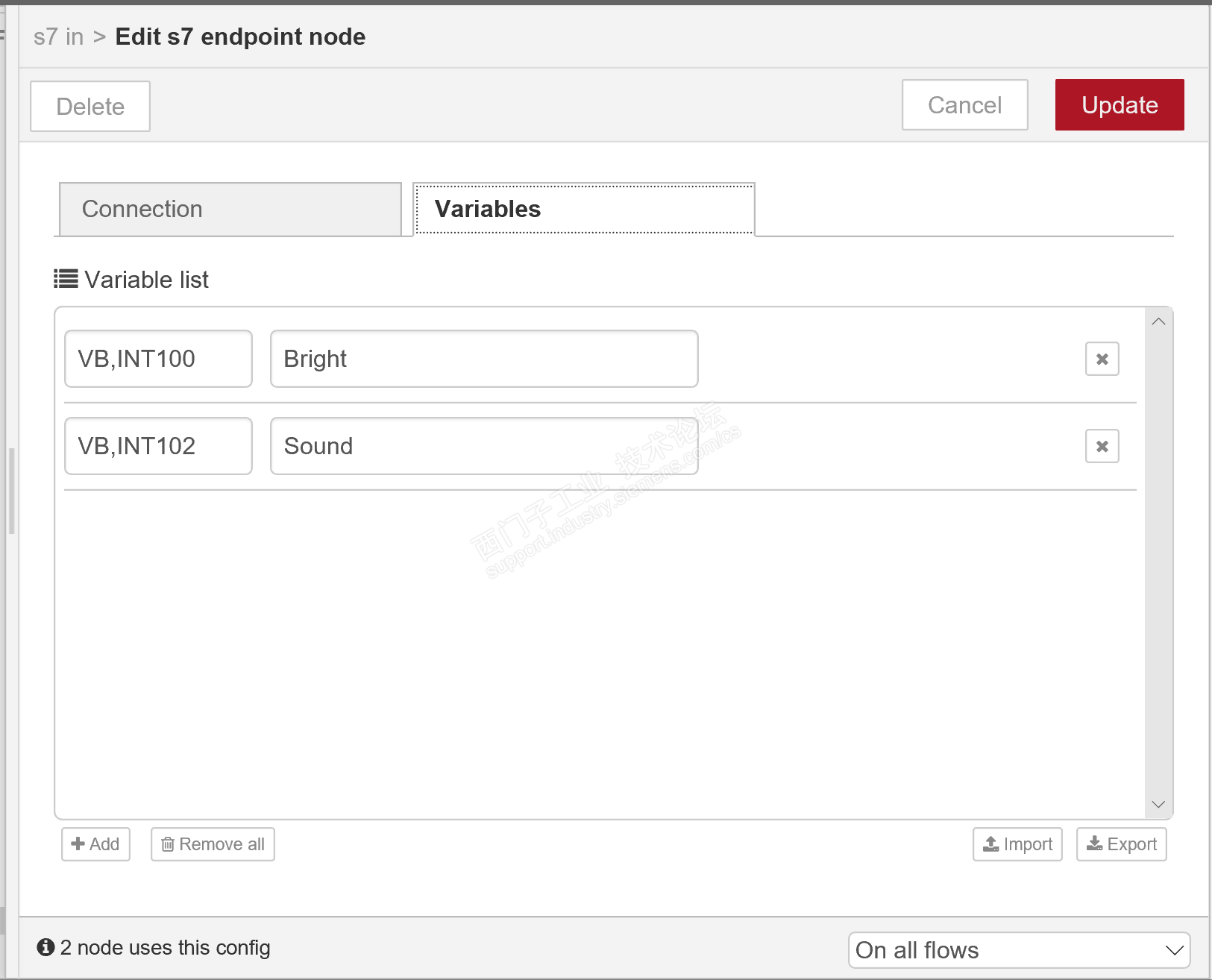

当选择为单一变量时，将直接看到即时实际值。

复制一个，选择另一个变量。

完成后，拖入 debug 调试节点。用鼠标将它们连接在一起。

发布后，就可以看到结果是如何更新的了。

使用条件，你就可以很容易地，把信息流分送到需要的输出去了。

从这儿，你也可以看出它是如何工作的了。多么地容易呀。

明天抽空再另起一贴，说说IOT2K不经PLC，直接读取驱动参数。
