主题：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 楼主 2012-11-15 10:27:12
标签：
工业网络对可用性要求较高，环网冗余是提高网络可用性的重要手段，西门子常用的PROFIBUS网络和工业以太网都可以组态冗余环网。PROFIBUS和工业以太网如何构建环网，需要哪些设备，如何组态，有哪些环网协议可用，使用时需要注意什么？您在工程中用过环网吗，有没有遇到什么疑问或有趣的事情？欢迎加入本次关于西门子工业网络环网冗余的专题探讨，提出您的疑问，分享您的应用经验，共同提高。

活动奖励：
此次集中交流将持续至12月17日，其中所有精华帖作者将获得加倍精华奖励积分；最终所有有效留帖的网友将获得加倍发帖积分。更多积分带给您更多奖品兑换的自由。
对于有突出发言贡献的网友可获得金币奖励，可以在当前的兑换奖品中兑换奖品。
交流结束后也将专门整理重要内容，供广大网友分享参考。
预祝大家交流愉快，收获丰富！

将好帖分享好友
以下网友喜欢您的帖子：
更多


重要声明：

著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

帖子链接：https://www.ad.siemens.com.cn/club/bbs/post.aspx?a_id=1033734&b_id=7&s_id=0&num=0&myreply=0&pno=0&af=0&c_floor=&GoWeb=0
游侠

经验值: 321
发帖数: 21
精华帖: 0
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 1楼 2012-11-15 15:19:43
还没有做过环网呢，将关注此贴，持续学习
唯有风可以穿越篱笆
将好帖分享好友
以下网友喜欢您的帖子：
更多


游民

经验值: 127
发帖数: 2
精华帖: 0
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 2楼 2012-11-15 16:16:03
呵呵 ，这个环网冗余在比较危险的项目中使用还是比较让人放心的，但是设计人员必须得注意，该plc相对应的配套电器元件一定要考虑周详，配成冗余的，否则，一个小的地方不考虑到，整个系统的冗余都可能实现不了，形同未设。
友朋自论坛来，不亦悦乎！
将好帖分享好友
以下网友喜欢您的帖子：
更多


游侠

经验值: 499
发帖数: 42
精华帖: 0
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 3楼 2012-11-15 16:55:33
冗余环网可以是单冗余环网，也可以是双冗余环网，如果是一个CPU，一般用单冗余环网，单冗余环网至少要2个环网交换机，如果有两个CPU的话，一般就用双冗余环网，再配两个或一个服务器，双冗余环网至少要用四个环网交换机，服务器连接两个环网，就要配2张网卡。如果距离远，最好用光纤通讯。
帮助别人的同时也提高了自己！
将好帖分享好友
以下网友喜欢您的帖子：
更多


新手

经验值: 9
发帖数: 1
精华帖: 0
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 4楼 2012-11-15 17:18:33
S7-300 PLC的CPU主机架与远程I/O机架组建PROFIBUS光纤环网可以选用OLM光纤模块，OLM光纤模块选型需要注意两点：1、必须跟光纤类型匹配，因为光纤分单模和多模，如果单模光纤选用OLM支持单模光纤的模块，多模光纤选用OLM支持多模光纤的模块。2、OLM光纤模块分普通型和宽温型，根据现场安装环境的要求选用适合OLM光纤模块。在项目上面使用过多模OLM光纤模块，宽温型6AG15033CB002AA0，模块接入24VDC电源，光纤熔接好测试正常，模块使用默认的设置，插入光纤通讯正常，非常方便。

将好帖分享好友
以下网友喜欢您的帖子：
更多


奇侠

经验值: 8744
发帖数: 639
精华帖: 57
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 5楼 2012-11-15 19:20:51
个人觉得，如果新项目须要环网冗余功能，应该采用PROFINET通讯设备组件，因为PROFINET网络可以低成本，而又高效的使用MRP功能组建PN环网实现冗余。
大学之道，在明明德，在亲民，在止于至善。
将好帖分享好友
以下网友喜欢您的帖子：
更多


奇侠

经验值: 8884
发帖数: 2782
精华帖: 72
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 6楼 2012-11-15 20:11:24
1.环网需要RM功能；
2.冗余环网需要RM,STANDBY功能；
3.所谓的DP环网是通过光纤-DP转换器实现的，其实环网是由光纤组成的，DP本身并不是环的；西门子常用的是OLM；
4.以太网环网可以通过光纤实现，使用西门子交换机即可，如SCANLANCE,OSM等；
5.就目前的SCANLANCE系列，RM功能在X200以上系列都具有，STANDBY功能是具有IRT功能的SCANLANCE才有。
不以物喜，不以己悲； 达则兼济天下，穷则独善其身。
将好帖分享好友
以下网友喜欢您的帖子：
更多


奇侠

经验值: 8884
发帖数: 2782
精华帖: 72
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 7楼 2012-11-15 20:26:21

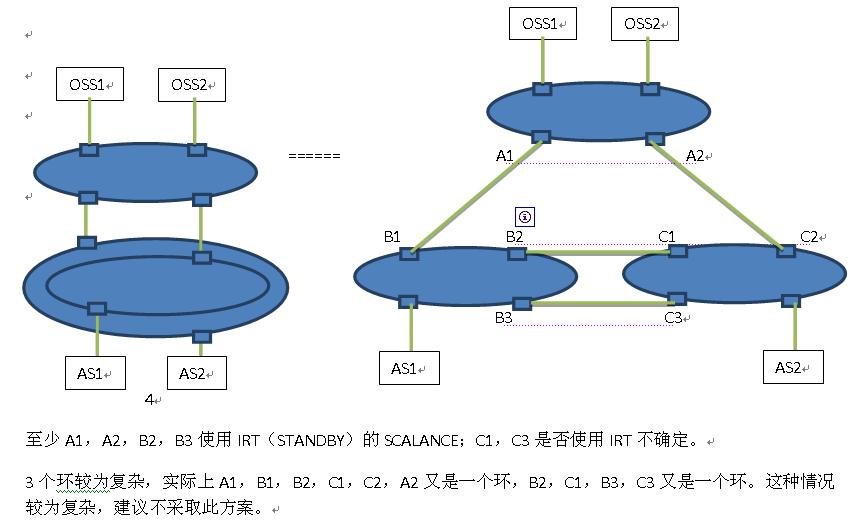

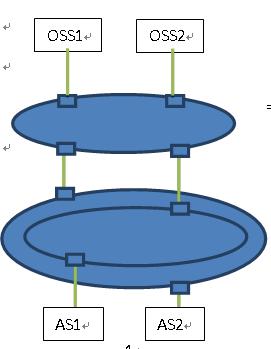

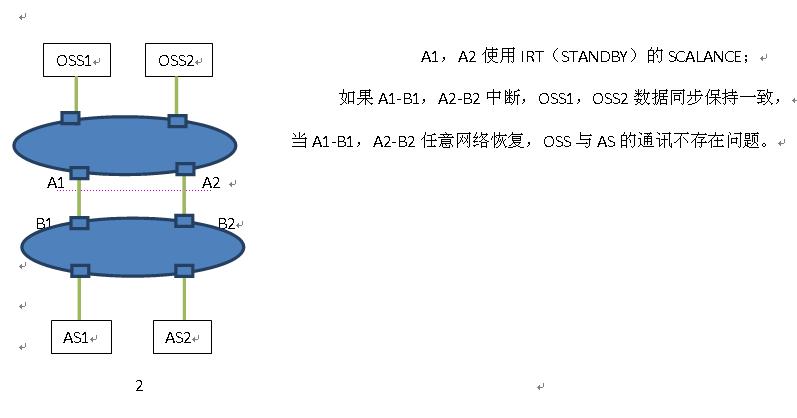

刚好前段时间，有客户提出了多种冗余方案，提供给大家分析一下（随后我会提出我的看法）：
1.AS的CPU都是非冗余的；
2.OSS是服务器，2个互为备用；
3.此网络冗余仅是工厂总线部分；终端总线是单环网，暂不讨论！














不以物喜，不以己悲； 达则兼济天下，穷则独善其身。
将好帖分享好友
以下网友喜欢您的帖子：
更多


侠士

经验值: 1278
发帖数: 63
精华帖: 3
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 8楼 2012-11-16 08:49:44
确实，环网冗余确实是比较必要的技术，尤其是现在的各种工业网络基本都是总线形式的，也就是如果没有冗余，只要中间线路有问题，肯定会造成部分设备信号中断，甚至网络中断。
电信号貌似不能直接环形连接，要形成环网冗余还是要借助中间设备，以太网可以用带冗余功能交换机，PROFIBUS-DP用OLM。
好好学习，天天向上
将好帖分享好友
以下网友喜欢您的帖子：
更多


侠客

经验值: 808
发帖数: 152
精华帖: 9
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 9楼 2012-11-16 09:17:30
环形网是目前最先进的网络拓扑结构，它的自愈性功能好，具有生存能力强，网络传输稳定性和可靠性高等优点。
1、工业以太网环网，通过光纤、带光纤接口的交换机组成。在配置光纤环网的时候，要在交换机设计光纤环网协议，设计好主机。






生活就是不断寻找你想要的东西
将好帖分享好友
以下网友喜欢您的帖子：
更多


侠客

经验值: 808
发帖数: 152
精华帖: 9
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 10楼 2012-11-16 09:23:46
光纤以太网环网中，有设计一台为主机的（MOXA网管型交换机），能不能设计多台，或者不设主机会出啥现象？？没实验过？？
生活就是不断寻找你想要的东西
将好帖分享好友
以下网友喜欢您的帖子：
更多


侠客

经验值: 808
发帖数: 152
精华帖: 9
回复：应用探讨——西门子环网冗余探讨


只看楼主 只看精华 11楼 2012-11-16 09:34:34

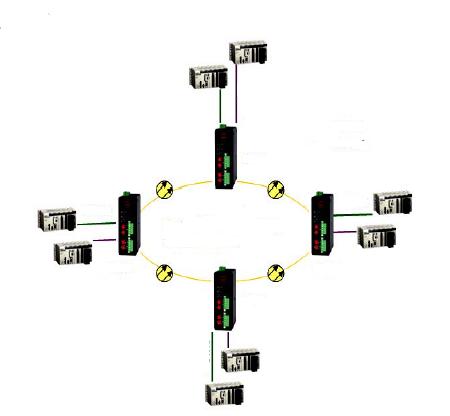

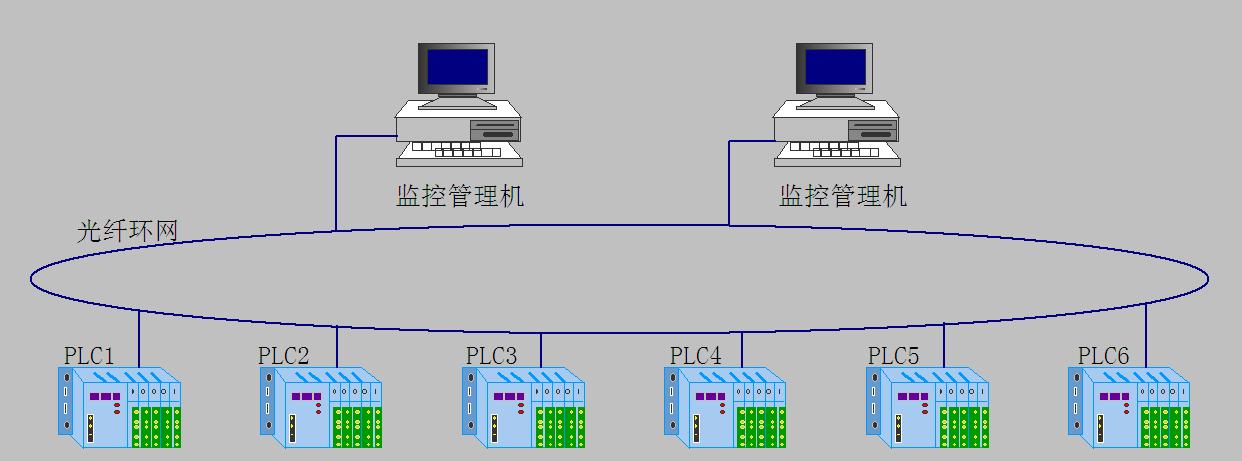

2、PROFIBUS的环网，其实就是OLM双光口的光电转换器连接成一个环网。如下网络图。
