（案例）三台排水泵的轮换控制

进入雨季，各处都在防涝排水，做了一个三台排水泵的轮换控制，有用得到的可以拿去试试，见附件。

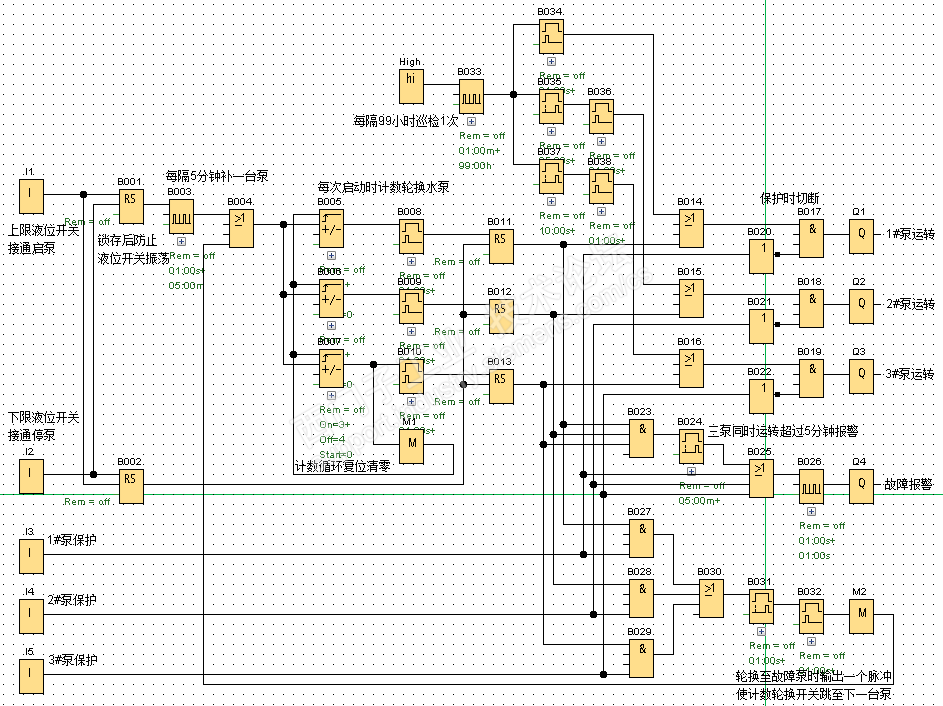

大致功能是：上下限液位控制；三泵轮换，每次启动时都轮换一台；故障泵跳过；上限启泵后，五分钟内未停则补下一台泵；三泵全开后，五分钟仍不停，则报警；定时自检启泵。

电控箱的图纸是我用CAD一笔一笔画的，使用了3个KBO控制与保护开关。大家随便看看就好，不专业的地方别笑话，我不是自动化专业的人士，电气知识全是缘于兴趣爱好自学的。我建筑专业的，上学时还没有电脑和CAD课程呢，画图是用图板丁字尺。

三台排水泵轮换程序.zip

谢谢楼主倾心分享！

感谢分享！

用心分享的，必须给赞一个

楼主附带的图是拿什么软件画的？

刚才去查了一下这是LOGO!编程软件画的，知道的看见图片就知道是LOGO了。。。。。

示例下载来学习

不错哦，南方雨季就容易积水

LOGO！

非常好的案例，通过LOGO!8.3实现控制。

感谢分享！！！

从来没用过logo，没看懂

感谢楼主热心分享，点赞。

，简单易用，成本经济，值的推荐

不错！正好我需要这个呢

不错，给楼主点赞！

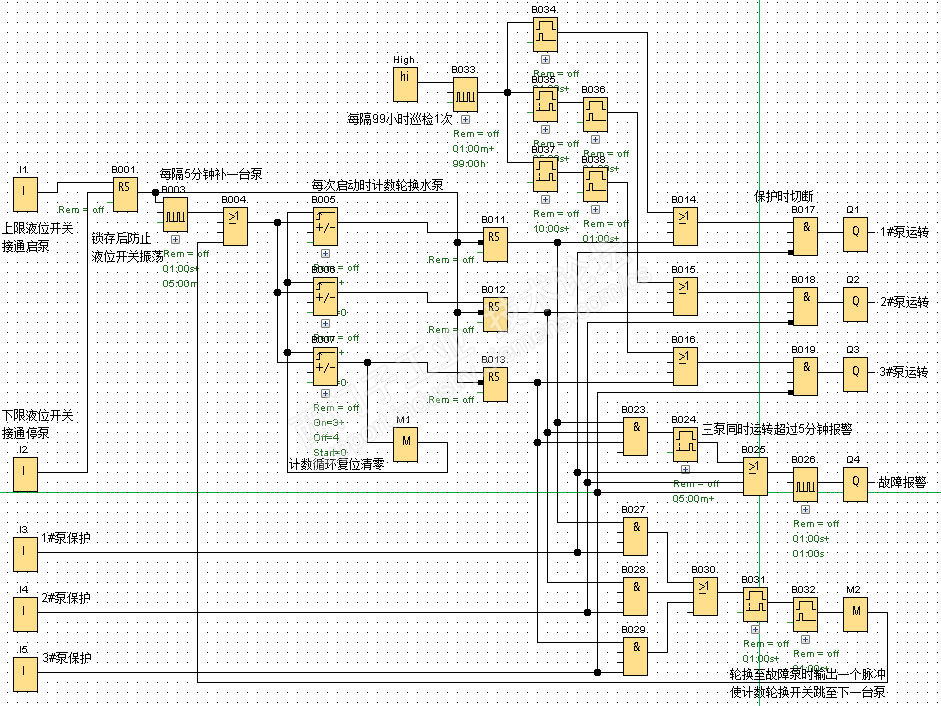

研究了一下楼主的程序，在完全保留原程序工艺、功能的情况下，可以适当的调整一下：

1）删除功能块B8、B9、B10。原因：不需要；

2）删除功能块B2，调整为使用B1的输出 取反 后，复位B11、B12、B13；可以说：复位的逻辑关系等同于改动前；

3）可以取消B20、B21、B22，再分别 双击 B17、B18、B19的第4输入脚，会出现一个点。表示【取反】后在输入该输入端。等同原来使用的非门。这样看起来程序会简洁一些。

三台排水泵轮换控制（已调整）.zip

另外，楼主及15楼调整后的程序中，均存在一个小小的漏洞。

即：【轮换至故障泵时输出一个脉冲，使计数轮换开关调至下一台泵】这部分程序，如果有两台泵故障保护不能运行时，不能连续跳过两台故障的泵，只能等到异步脉冲B3再次输出高电平时，跳过另一台故障泵。如果系统扩展至4台泵或更多的泵时 或开【下一台泵】的延时时间更长，则更应该解决此问题。

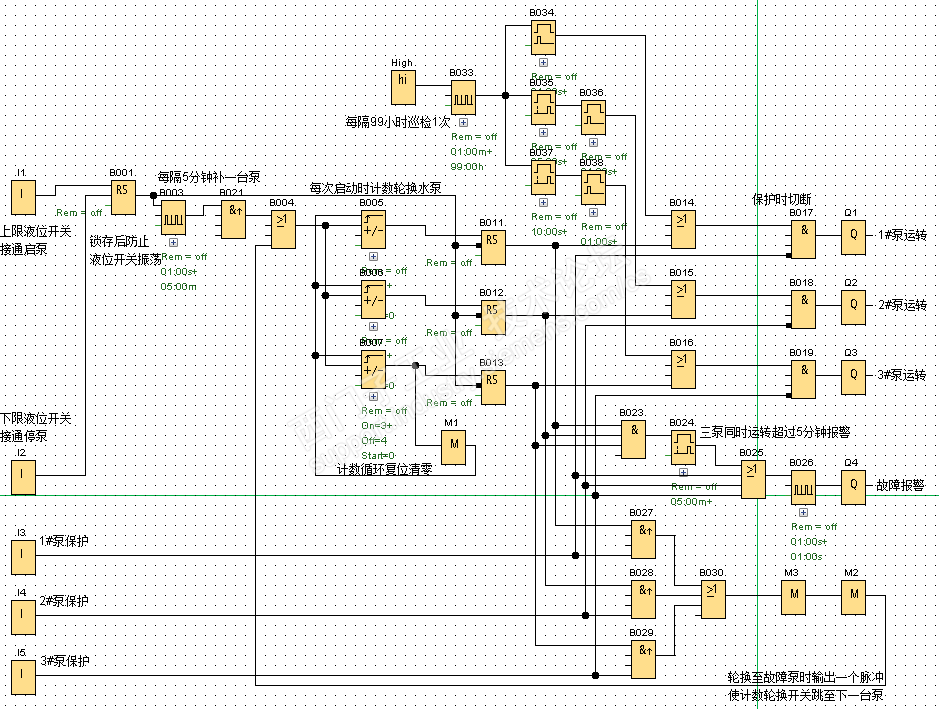

优化方案的步骤如下：

1）将B27、B28、B29，全部由【与门】变更为【沿触发与】功能块；多台泵故障时均可以发出跳故障泵脉冲；

2）删除B30与M2之间的B31、B32两个功能块后，再在B30与M2之间插入一个M（如M3）。用于延时。M3、M2串联后可以延时2个周期的时间。即：（确保）B4第4输入脚的跳故障泵脉冲，滞后B4第1输入脚的开泵脉冲两个周期的时间；

3）在功能块B3与B4之间插入一个【沿触发与】，用于配合上述的两项变更。

三台排水泵轮换控制（再优化）.zip

非常感谢甫哥简化程序并找出连续跳过两台故障泵时出现的问题，经过甫哥修改的启发，以后会改变思路，我收藏了：

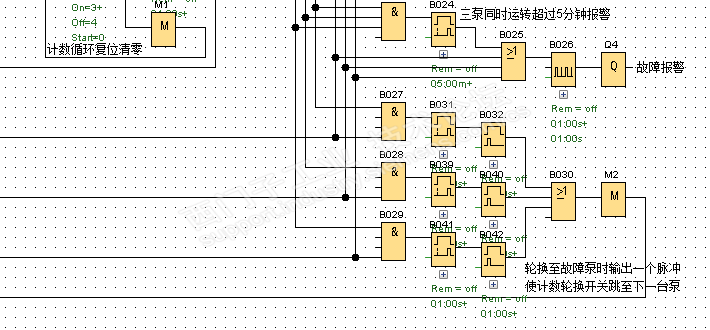

甫哥修改的这个程序虽然我已理解，但毕竟不是出自我心，应该还是甫哥的智慧财产，所以不敢擅自拿来使用。自己分析后，不能连续跳泵，原因出在B27、28、29共用了31、32两个功能块，把它们独立开就好了：

大家请参照甫哥优化后的程序，最简练。

1）找出不能连续跳过故障泵的原因，并使用自己的方法解决问题。值得点赞！

2）个人认为还有一点很重要的原因：原来被共用的B31、B32（含M2）不能在恰当时机（或时间）复位，才导致不能连续跳过故障泵。您的解决思路是：不共用；我的解决思路是：让其及时复位。有需要时再置位、再复位；

3）我既然已经将修改后的程序公开上传，就表示任何人均可以使用。

在这个平台上：大家共学习、同进步！

甫哥这种实际的工程做过很多，经验非常老道，对大家的帮助也是巨大的。做程序还是追求极简的原则，如何用最少的步，去实现需要实现的功能，这是我们编程人员需要追求的。
