【HMI】精智屏配方使用一例
| 作者 | 主题 |
|---|---|
|
RENHQ 至圣
经验值: 63507 发帖数: 10714 精华帖: 56 |
楼主
 2022-09-15 00:31:29主题：【HMI】精智屏配方使用一例

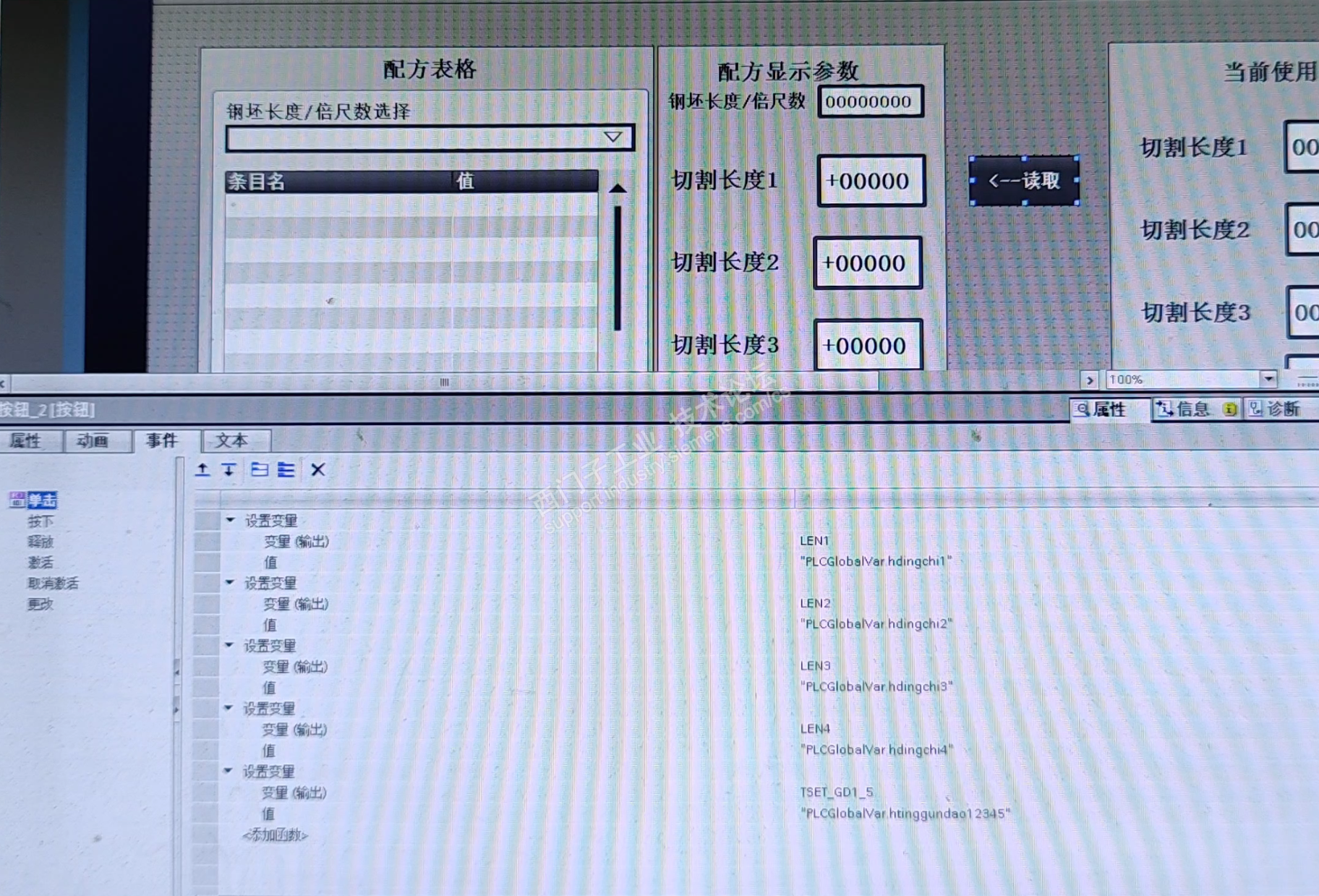

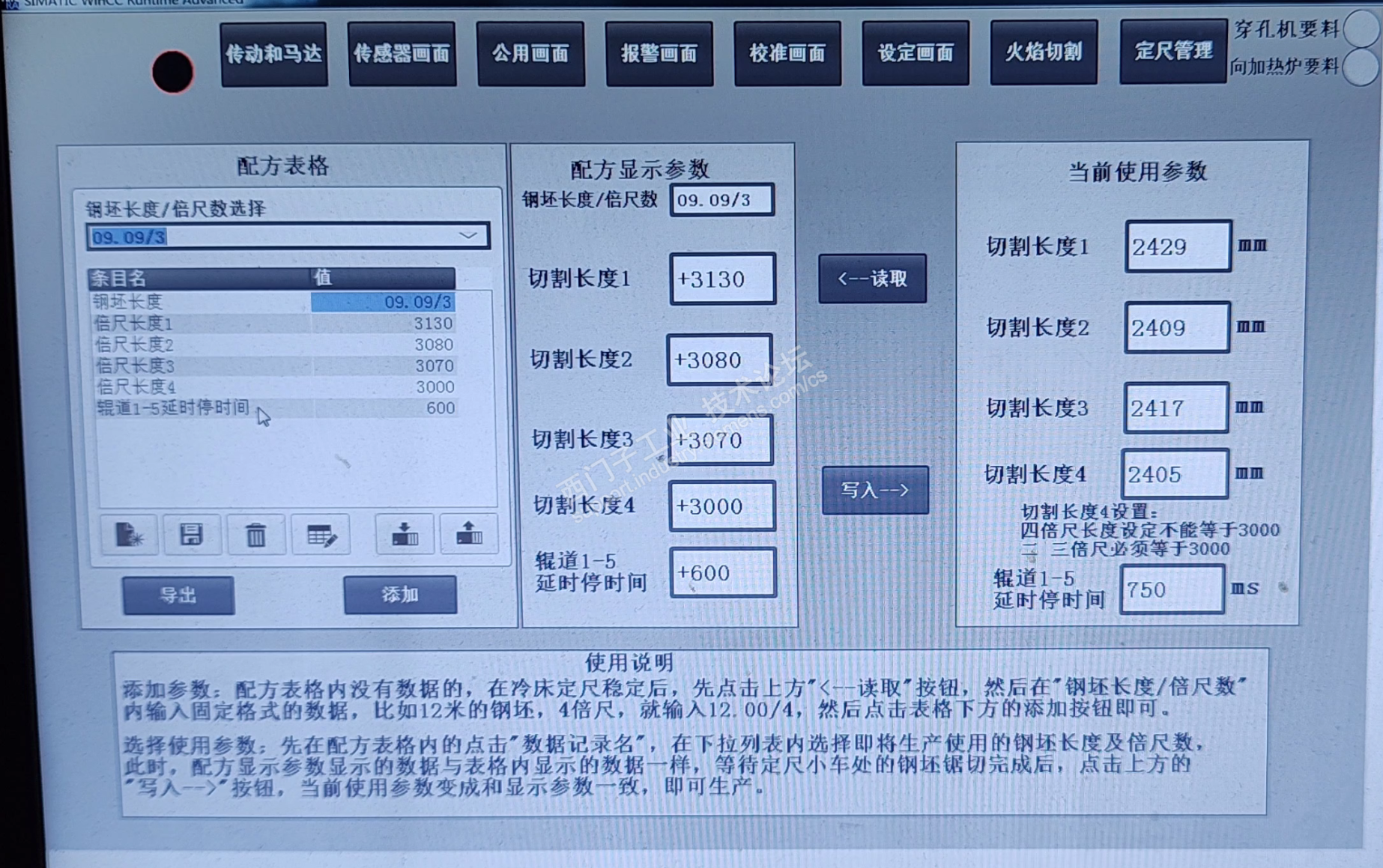

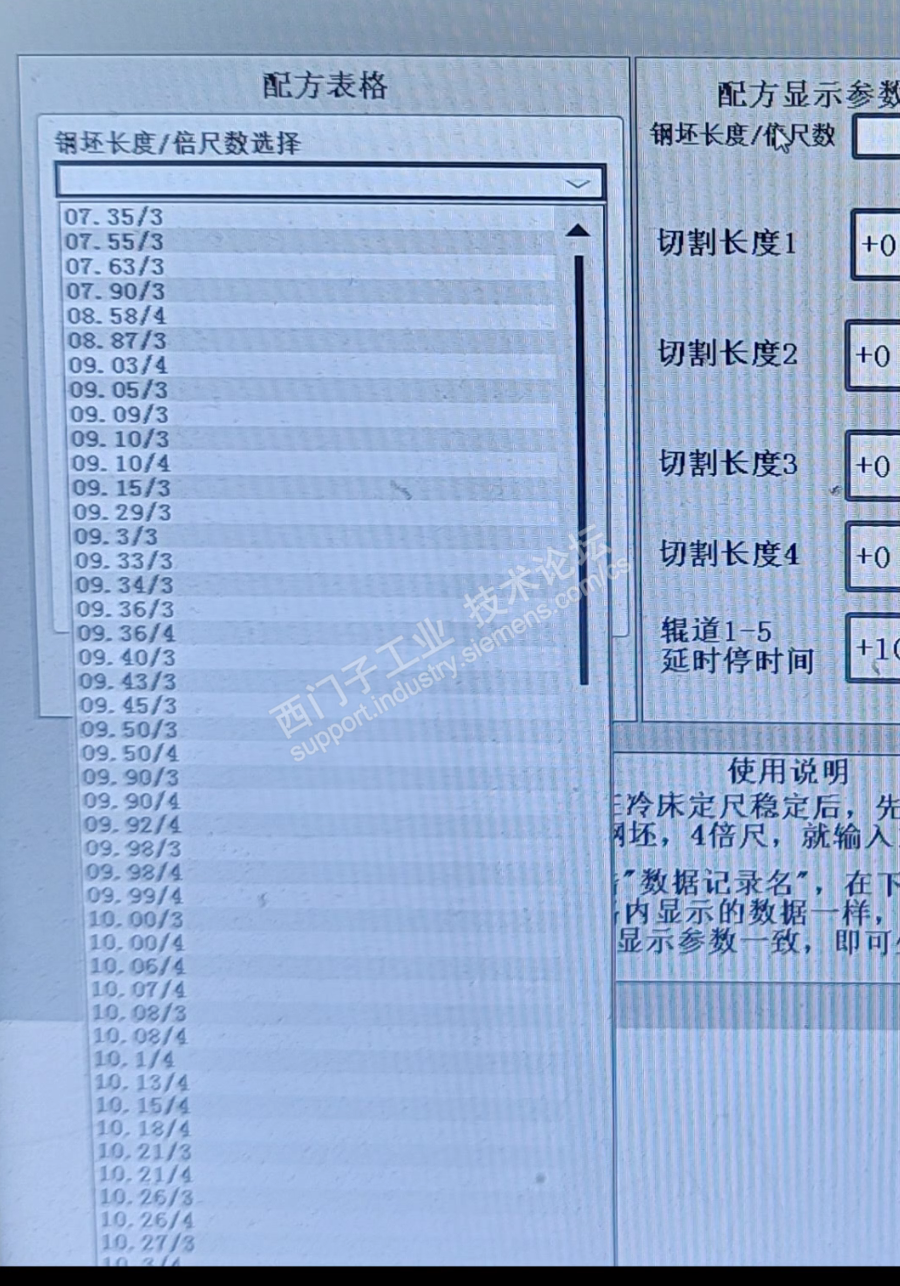

前言 车间有一设备热锯，用来对加热炉的钢坯进行定尺分段，在开始生产的时候，定尺的设定，需要操作人员根据钢坯的理论长度计算出来，然后根据经验微调后，再根据生产的时候成品管的长度进行细调，这样一方面操作人员输入定尺的时候比较麻烦，需要一定的停机时间进行更改，另一方面调整定尺长度设定也需要一个过程，可能就会造成浪费。设备生产过程图片见下图： 想着精智触摸屏的配方功能可以实现长度的保存和调用，就试着用来实现，到现在使用起来，感觉还不错。 组态 在做之前，先用配方测试了一下，发现如果一选择哪个配方，配方里面保存的数据就接着到了变量里面，如果操作工选择错了，容易导致数据错误，于是配方组态里面的变量使用内部变量做个中转，再在画面上做了读取和写入的按钮，分别用来保存和调用变量里面的数据，调用的时候还加了个弹窗确认功能，这样就更能保证安全了。画面的整个组态见下图： 左侧的显示参数是用的内部变量，右侧使用的参数是实际PLC中设定的长度值 写入按钮是先弹出一个确认弹窗： 然后在弹窗的确认按钮里面把内部变量的数值写入到PLC的设定值里面 在配方表格里面的添加按钮就是把读取的数据添加到配方数据库里面；导出按钮是把已经保存的配方数据导出成csv格式，以供保存备份方式数据丢失。 实际使用 功能做好之后，使用初期，需要把所有的规格的钢坯待生产稳定之后，再输入保存，随着数据的完善，到目前使用状态良好，在换规格的时候，基本是不影响生产了，先提前把生产规格选好，然后待前一根钢坯锯切完毕，点一下写入确认，下一根钢坯就马上以新的设定值执行了，减少了操作工的操作时间，也避免输入数值的时候有误输入的情况。 嗯，各种钢坯的规格还是很详细的......
