PLC代码视图的应用: 在自动化设备中，经常会发生各种报警，之前当设备发生报警时，只能打开电脑通过软件来查看具体的报警原因，在应用了代码视图和报警视图相结合后，报警的程序便直观的显示在了HMI上，极大的提高了工控人解决问题的速度
注:需要与Prodiag一起使用

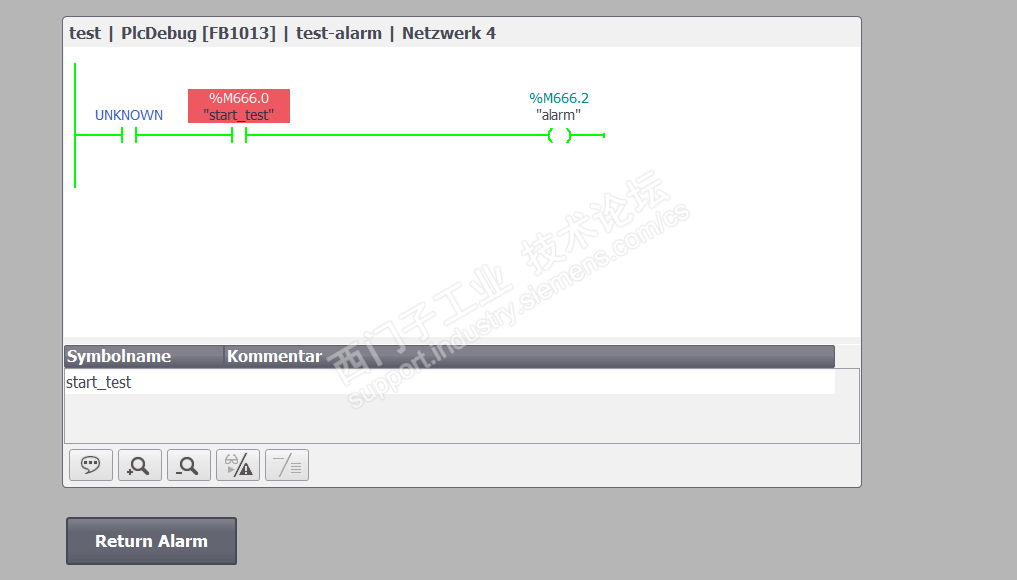

下面的图片是PLC代码视图显示详细报警信息，与具体操作
建立两个画面test_alarm和test_alarm-vis，

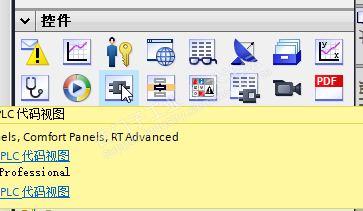

2. 分别插入报警视图和PLC代码视图，在报警视图的显示属性=>代码视图的控制变量项指定一个HMI内部BOOL变量

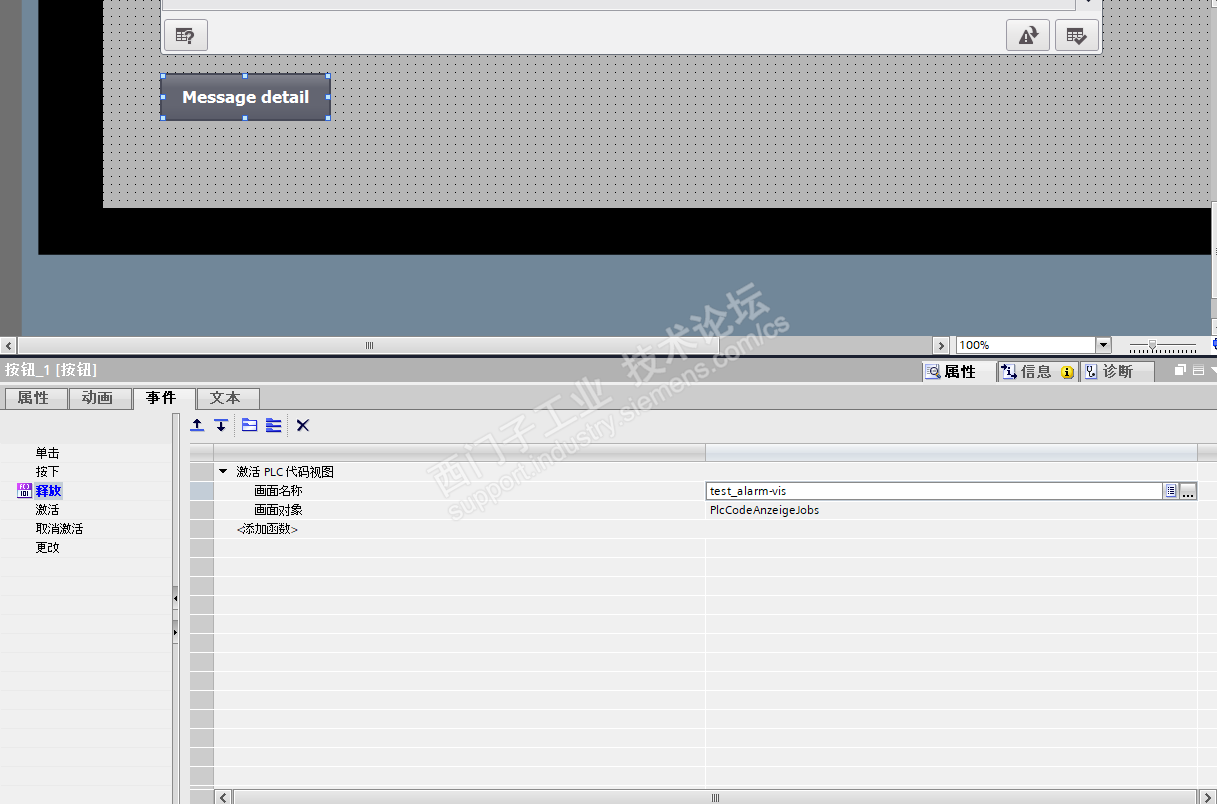

3. 在alarm画面中添加Message Detail按钮，事件上添加激活PLC代码视图

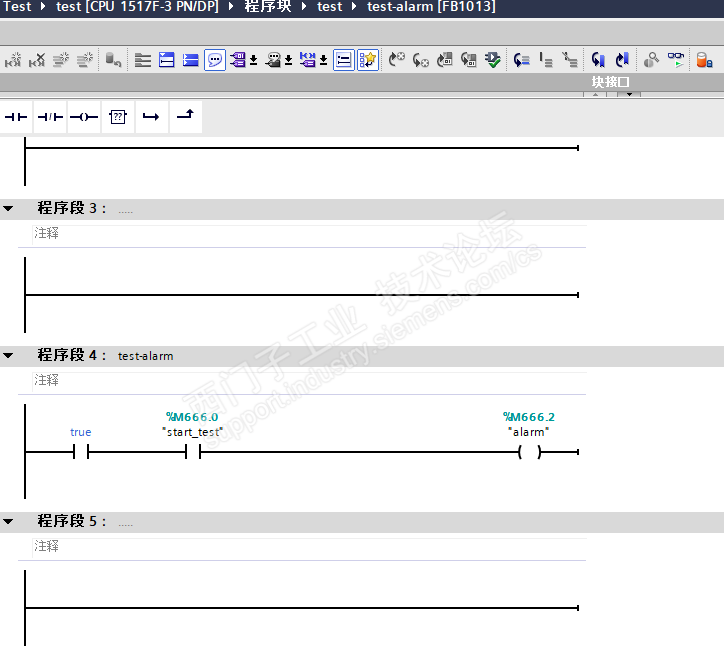

4. 在PLC中建立一个Prodiag报警

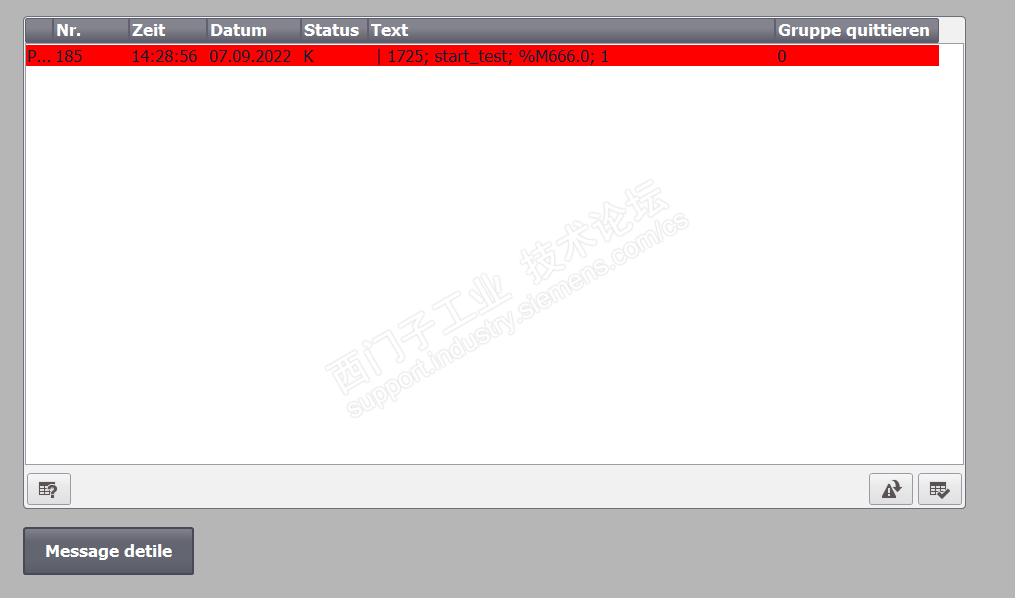

全部完成后，当激活报警时点击详情按钮，就会显示报警的程序在程序中的具体位置和详情
PLC代码视图也可以与Graph相结合使用，来显示当前Graph执行到那个步骤
