西门子精智（Comfort)面板应用十分广泛。设计人机界面过程中，我们常常用到图形视图功能。通过改变图形视图的透明度，让上下层图片叠加融合，这样画面更精美，更有韵味。精智（Comfort)面板本身不具备设置图片透明度功能，实现此功能序借助illustrator软件。
1、启动illustrator软件，建立30px * 30px的画板。
2、使用矩形工具，绘制30px * 30px的矩形，矩形完全覆盖在画板上。点击矩形属性，设置矩形的填色，不透明度为75%。

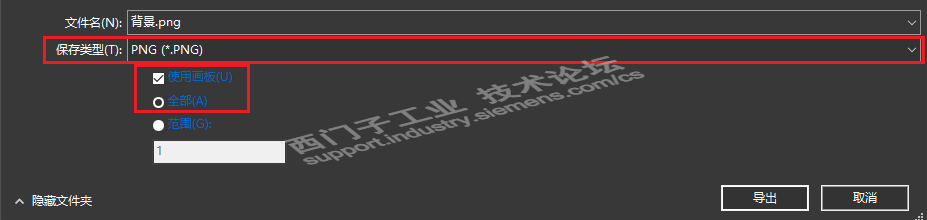

3、点击“文件”->“导出”->“导出为”，将画面导出为PNG图形。
4、点击导出后，设置PNG选项。
5、打开博途软件，在画面中插入“图形视图”对象。右击“图形视图”，弹出对话框，选择“添加图形”，选择illustrator软件导出的PNG图片。

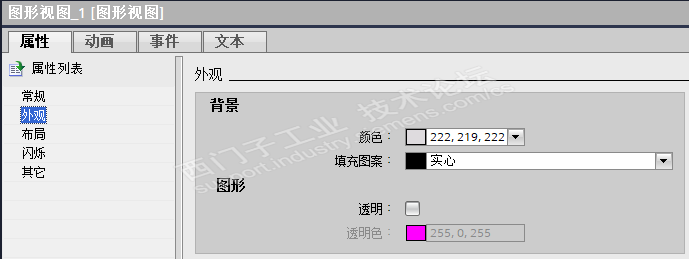

6、导入图片后，PNG图片此时无法显现透明效果。点击“图形视图”的属性，展开到“外观”选项。
7、填充图案设置为“透明”后，关闭属性对话框。

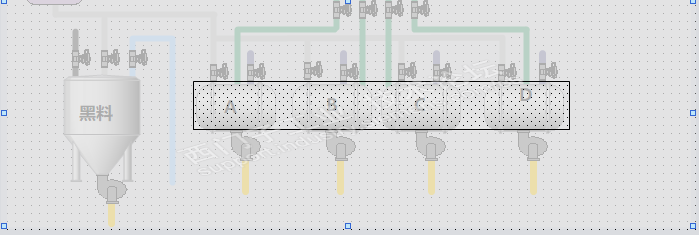

8、此时,图形视图具有了透明度。根据画面需要控制图形视图的可见度。
