驱动器驱动电路检测
| 作者 | 主题 |
|---|---|
|
另一端 新手
经验值:15 发帖数:1 精华帖:0 |
楼主
 2015-06-09 14:01:10主题：驱动器驱动电路检测
请问给4514的2-3脚加十几毫安的信号，为什么输出电压没什么变化！ 20034的4和6脚加24V G E之间有7V左右电压 给光耦加信号后电压不翻转！
|
|
801 至圣
经验值:13946 发帖数:3229 精华帖:28 |
2楼
2015-07-05 07:09:58
主题：回复：驱动器驱动电路检测
在光耦端加方波信号，观察IGBT的输入端波形是最直接的方法，输入端的波形的幅值调整可以看出光耦的特性好坏。

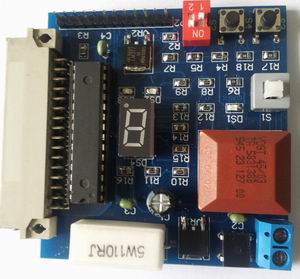

下面测试板是自制的，插到功率模块611接口，代替611闭环控制单元，通过按钮选择6路脉冲输出，再通过另一个按钮来选择是单轴还是双轴，通过单片机发出方波，方波幅度通过薄码开关，数码管显示1-6路脉冲是那一路，一般配合示波器几分钟就能判断是哪路出了问题
决定我们一生的，有时不是我们的能力，而是我们的选择
|
