我想用在家里热水系统循环泵控制，当水流开关动作时（作为输入信号），检测其动作时间，如大于2秒小于5秒则输出Q，如小于2秒或大于5秒则不动作，不知用LOGO 0BA6能否实现这个功能，谢谢

不做这一行，不太明白这个水流开关的原理。这个动作时间要是一个过程量的话，用DI点还真不好检测，毕竟初没有始的信号点可以检测。

最好是用带模拟量输出的水流传感器，用异步脉冲触发器将频率设定为1S，再经过计数、阈值触发等手段可以实现这个功能。或者干脆判断这个模拟量的变化速度，也可以满足楼主要求。

谢楼上的解答，我是想用在热水循环泵上，主要功能是这样的，当打开热水龙头后，水流开关动作，如果水龙头在2到5秒内关闭，则开启循环泵一段时间，如果水龙头打开时间小于2秒或一直打开则循泵不动作。这个龙头打开时间倒可以检测，如用秒计数，但是好象没有数值比较功能块，想了一段时间了还是没办法，只能向大侠求助，想想LOGO应该能实现这个功能吧（水流开关就一干簧管接v点信号，水龙头一打开就接通）

哦，这样的动作机理检测起来并不算麻烦，计数值需要用算数指令来引用，并提供给模拟量阈值触发器作上下限的切换。

至于Q点打开的时间，相对来说就很简单了，楼主可以自己去做。

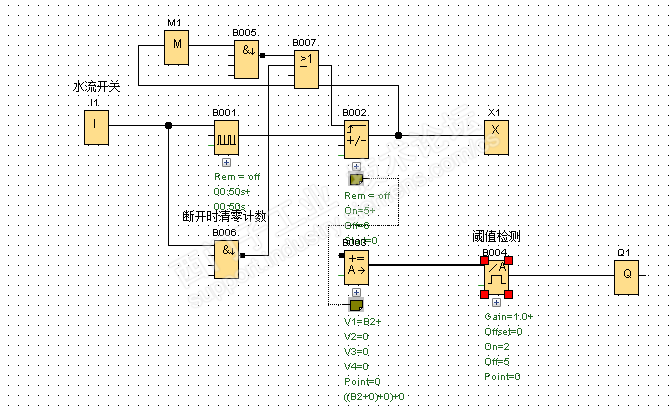

这是程序贴图：

这是源程序：

水流开关打开2-5sQ输出.zip

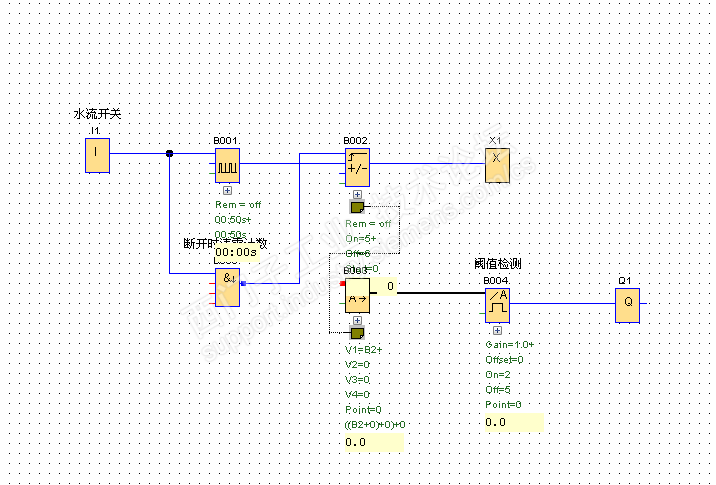

程序去掉计数器自动清零，简化如下：

程序怎么打不开出错，Class not found: java.lang.ClassNotFoundException: DE.siemens.ad.logo.model.hardware.Logo8，这是什么意思？

下载后需要解压后打开，您的软件是什么版本的啊？我的是LOGO！8的绿色版，下载验证了，没问题啊。

在实际使用中，可以将自动清零部分去掉，这样，程序更简单，而且完全可以满足要求。贴图如下：

程序同样在4楼作了补充，以与原程序做比对。

呵呵，挺好玩吧，200也有这种FBD程序功能哈，玩过数电的，特别容易上手的。

LOGO是比较好玩的控制器，我04年左右玩过一下，简单的改进了一下程序，后面就没有使用了。

我用的是V7.0绿色版的，可能版本问题吧，谢谢你这么详尽的帮助

是啊，我玩过很多了，一开始觉得这东东编程灵活，也界面很好玩，所以就玩上瘾了......

   楼主您好。您的意思是不是：水流开关动作（打开水龙头）的时间在2至5秒内时 开泵，否则不开泵。开泵后延时关泵。

   这个不使用模拟量，用逻辑也可以实现（提供2个参考方案）。



20161212 回复 【求助】输入点时间检测 两个逻辑编程方案.rar

楼上程序中的M标志位不可以去掉，否则不会开泵。当然了，去掉后换成断电延时定时器也可以（设置很短的时间即可）。

楼上给出了M标志位的一种用途。

还是喜欢第一套程序，虽然不如第二套简洁，但时间设置比较直观。甫哥所说的M点标志位的作用类似于200的扫描周期机理。

这个是用模拟量方法的补充，请参考：

上面的程序因为算数指令的程序为单独的程序段，所以无需加M点，要是用模拟量的话，推荐这个程序。下面的程序则必须加M标志位，因为算数指令之后的程序与上面的程序在一个程序段：

源程序：

水流开关打开2-5sQ输出2加延时.rar

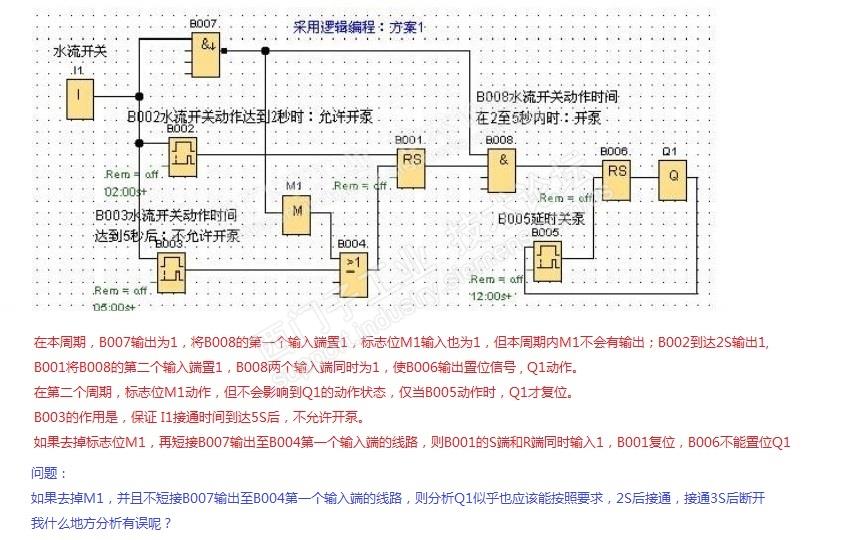

浦哥，我怎么越分析越糊涂呢，您帮忙看看，我什么地方分析的不对，哪里有理解误区呢，万分感谢！

方案1中的标志位M1确实不能去掉，

如果去掉，程序第一次运行时：设B007接通，I1接通2-5秒钟内，则B001置位，B006置位，Q1动作；

但B001一旦置位后一直保持输出为1,B002的延时2S这个条件会被短接，即Q1动作过一次以后，只要B007接

通，不管接通几秒钟，都会使B006置位，Q1动作，显然这样的结果不是程序设计的初衷，这个M1是复位B001的（比置位信号晚一个周期），

就是说这个周期先置位B001继而使B006也置位，下个周期再复位B001，加个M1使置位、复位信号不要在同一周期出现，导致B001不输出。

关于能不能去掉，要从以下两种情况来分析：

标志位M1之所以不能去掉，是因为如果去掉，则RS触发器一直接通，没办法复位呀，没办法复位，就会导致在任意时间段，当水流开关动作触发下降沿时，Q点都会有输出，那楼主要求的2-5S输出还有什么意义呢？

如果将B007直接连接B004，则会导致无论开关怎么动作，Q点也不输出。因为RS触发器是复位优先的，所以，必须加M点使置位复位动作有一个0.1mS（一个扫描周期）的短间隔。

所以说，这个程序单单去关注扫描周期是不能完全去理解的，还要关注RS触发器的原理。

谢谢高哥的回复！

您所说的“如果将B007直接连接B004，则会导致无论开关怎么动作，Q点也不输出。因为RS触发器是复位优先的，所以，必须加M点使置位复位动作有一个0.1mS（一个扫描周期）的短间隔。”

关于这一条我在“方案1”图片，最下面一行红色的字也标注过，和您说的是一个意思，原话是“如果去掉标志位M1，再短接B007输出至B004第一个输入端的线路，则B001的S端和R端同时输入1，B001复位，B006不能置位Q1"

您所说的”标志位M1之所以不能去掉，是因为如果去掉，则RS触发器一直接通，没办法复位呀，没办法复位，就会导致在任意时间段，当水流开关动作触发下降沿时，Q点都会有输出，那楼主要求的2-5S输出还有什么意义呢？“

关于这一条我在20楼也做过回复，和您说的也基本一个意思，原话是“方案1中的标志位M1确实不能去掉，

如果去掉，程序第一次运行时：设B007接通，I1接通2-5秒钟内，则B001置位，B006置位，Q1动作；

但B001一旦置位后一直保持输出为1,B002的延时2S这个条件会被短接，即Q1动作过一次以后，只要B007接

通，不管接通几秒钟，都会使B006置位，Q1动作，显然这样的结果不是程序设计的初衷，这个M1是复位B001的（比置位信号晚一个周期），”

再次感谢高哥的热心回复，谢谢。

刚才又仔细分析了下，方案2中的标志位M2不能去掉，我原先的分析有误区。

B012是一个脉宽继电器，我分析时，总是下意识的将其当成断电延时的继电器，总认为一旦B011延时2S时间到了之后输出1，B012就也会输出1并保持3S钟；

实际情况不是这样，实际上用的是脉宽继电器，B011输出1，B012也立即输出1,但B011输出0，B012也立即输出0，如果B011输出一直为1，B012输出1的状态最多维持3S就会断开（B012设定断开延时3S)，

B011 2S延时到了之后输出1（满足条件水流开关接通2S后开泵），B012也立即输出1（但最多只能输出3S），而此时B013刚收到一个下降沿信号，得等到下一个周期B013才会输出1，给B011,B012后面加上标志位M2，是为了下个周期再由M2输出1，到了下个周期B014两个输入端同时输入1,B010置位，Q2置1

如果不考虑超过5S不能输出的这个条件，将B12换为断电延时继电器，再取消M2，Q2也可以有输出的。

其实这个程序并不复杂，略一仿真就会明白了，看了一下您那个有红字的截图，截完后处理的太小了吧，有些模糊啊，看着吃力……

方案1：程序分析

  一、水流开关动作时间小于2秒时：B7下降沿输出高电平，由于B2延时时间小于2秒，B1不置位。此时B8的2脚为低电平，则B6不能置位，Q1不输出。在下一个周期时M1输出1,对B1复位（因B1没有置位，此复位脉冲无意义）。

  二、水流开关动作（打开水龙头）的时间在2至5秒内时：

  1）当水流开关动作时间达到2秒时，B2输出高电平置位B1；

  2）在2至5秒内时水流开关断开：B7下降沿输出高电平，此周期内M1输出低电平。由于此时B1已经置位，B8输出高电平置位B6，Q1输出；

  3）在下一个周期时M1输出1,对B1复位（一个周期的时间）；

  4）B5延时时间到时，B6复位，Q1停止输出。

三、水流开关动作（打开水龙头）的时间大于5秒时：

  1）当水流开关动作时间达到2秒时，B2连续输出高电平置位B1，B1输出高电平；

  2）当水流开关动作时间达到5秒时，B3连续输出高电平复位B1，由于是复位优先，B1输出低电平；

  3）5秒以后水流开关断开。B7下降沿输出高电平，由于B1输出低电平。此时B8的2脚为低电平，则B6不能置位，Q1不输出。

  4）在下一个周期时M1输出1,对B1复位（因B1没有置位，此复位脉冲无意义）。

方案二：程序动作分析

  一、水流开关动作时间小于2秒时：B13下降沿输出高电平，由于B11延时时间小于2秒，B11不置位。此时断电延时B12、M2输出低电平，B14的2脚为低电平，则B10不能置位，Q2不输出。

  二、水流开关动作（打开水龙头）的时间在2至5秒内时：

  1）当水流开关动作时间达到2秒时，B11、B12输出高电平，M2在下一周期后输出高电平；

  2）在2秒（实际是 2秒再加一个程序周期的时间）至5秒内时水流开关断开：B13下降沿输出高电平，由于此时M2保持输出一个周期时间的高电平，B10置位，Q2输出；

  3）B9延时时间到时，B10复位，Q2停止输出。

三、水流开关动作（打开水龙头）的时间大于5秒时：

  1）当水流开关动作时间达到2秒时，B11、B12连续输出高电平，M2在下一周期后输出高电平；

  2）当水流开关动作时间达到5秒时，B12输出低电平，M2在下一周期时及之后输出低电平；

 3）当水流开关在5秒加一个程序周期之后断开时：B13下降沿输出高电平。由于此时M2已经输出低电平，则B14继续输出低电平，B10不置位，Q2的输出不动作。

谢谢各位大侠的热心帮助，最后我采取了这个方案，使用正常；

?水流开关2－5秒.zip

条条大路通北京，26楼又一方案。

根据程序中的参数设置，水流开关的时间是1.5—4.5秒，不是2—5秒。原因：发出第一个计数脉冲的时间是0.5秒。

建议B003的脉冲宽度设置为0.99秒、脉冲间宽度设置为0.01秒。

（1）非常感谢浦哥这么耐心细致的讲解，论坛有了您这样热心的前辈，我们这些新手才能更快的成长。

（2）您在方案二：程序动作分析中，"断电延时B012..."而此处B012应该是一个“脉宽触发继电器”吧

        而您后续的分析又是按照脉宽触发继电器来分析的，这应该是笔误吧？

        断电延时的定时器，输入高电平，输出立即为高电平，若输入一直保持为高电平，输出也一直保持高电

        平，只有当输入变为低电平，且到了定时时间后，输出才为低电平。

（3）我初次接触LOGO，还是设备出现了软故障（三台泵变频恒压供水，一台泵变频常用，压力不够时第二

       台泵工频运行，到设定压力后停工频泵，三台泵可自动故障切换、72小时定时轮换投入，出现的故障是

       3#泵变频运行的接触器有时会频繁抖动，即接通后很快断开，再接通再断开，如此反复持续几秒至几十

       秒）查外围元件及硬件接线，都没问题，不得转头怀疑LOGO 的程序问题，后来尝试上载程序，并仿真

       查看，仿真时Q3有时也会出现抖动，基本确认程序72小时定时切换部分写得有问题，自己尝试修改，仿

       真和下载到我自己在家里面玩的LOGO里面都没问题。以后就慢慢的喜欢上LOGO。

       以前只接触过西门子200、300、PLC以及Wincc，触摸屏，都只会些皮毛，接触到LOGO后，我才知道自

       己需要什么了，再次感谢论坛里所有热心的老前辈，感谢您对于我们这些新手的无私帮助，谢谢。

回28楼：

1）B012是【脉宽继电器】。输入高，输出立刻为高。输入高的时间小于“关断延时时间”设定时，输入由高变低，输出立刻变低。输入高的时间达到“关断延时时间”设定时输出立刻变低。输入高的时间超过“关断延时时间”设定时保持输出低。

没有【脉宽触发继电器】吧？有【沿触发脉宽继电器】

不是【关断延时定时器】，又名“断电延时定时器”；

2）【脉宽继电器】B012在“水流开关”连续动作后的2至5秒时间段输出高电平。

B011是【接通延时定时器】：输入高的时间小于设定时间时以及小于设定时间时变低，保持输出低。输入高的时间达到设定时间时立刻输出高，一直保持到输入变低时输出立刻变低。

三台泵变频恒压供水的程序还是比较复杂的。您做的这个程序【3#泵变频运行的接触器有时会频繁抖动....】，应是程序有漏洞。您怀疑是“72小时定时换泵”时出现问题，可将时间设置短一点进行仿真，可节约时间。如：设置一两分钟。在将要达到换泵时间时，【暂停】仿真，改为【一个周期一个周期的仿真】，并在每个周期观察、分析程序的执行情况（这个功能很有用的！）；
