主题：西门子200沿的应用 精华帖

西门子200沿的应用

   今天给工厂编辑一个小的控制程序时，在编辑过程中疏忽了一个问题，图示：


   请大家看看我红色框图中外部“位”及“沿”的使用，开始编辑的本意是当状态转换到自动操作时，给顺控指令及相应的输出做一些初始化操作。将程序下载到cpu后，监控顺控指令并没有按我这个“思路”运行，打开状态图表监控，顺控指令没有一个“步”被激活，也就是说初始化操作无效。

当I0.0（自动_手动状态转换）= 1时，调用自动子程序中的上升沿并没有起作用。于是，将自动子程序网络1段的I0.0改为其它“位”地址I0.3后，程序能够正常运行，图示：


   那么，上升沿无效的原因就在这个调用子程序的条件I0.0的应用上是肯定的。这个过程中我曾经转换过I0.0状态转换开关，也就是说这个I0.0的状态肯定是有0和1的转换过程。

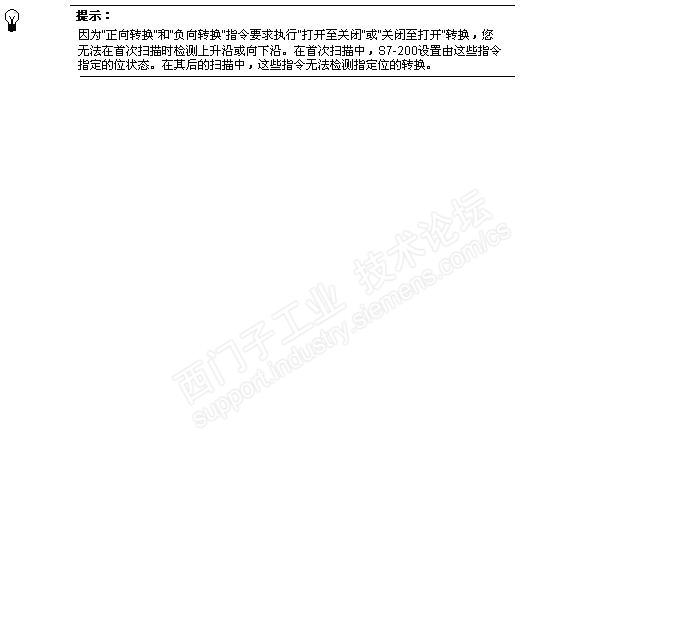

打开软件“F1”帮助，有这么一段提示的话，图示：


   这里的“首次扫描”，应该是指调用子程序时的第一次扫描周期中，这样，在同一个周期内作为同一个“位”地址，调用子程序及上升沿触发的条件就无法满足，子程序初始化中的上升沿无效也在“情理”之中了。

   程序虽然相对简单，但要深刻领悟简单指令中的应用，还是需要注意应用时其中的要求及说明，不然，掉“坑”是必然了。因为在现场遇见了这个问题，马上修改了程序，也就没有把在线监控的截图给做上，请谅解。
