【内行说】SINAMICS系列CU240E-2+PM240-2替换G120C应用案例
| 作者 | 主题 |
|---|---|
|
北雪雪纷飞 至圣
经验值:46243 发帖数:5530 精华帖:249 |
楼主
 2022-06-29 21:06:03主题：【内行说】SINAMICS系列CU240E-2+PM240-2替换G120C应用案例

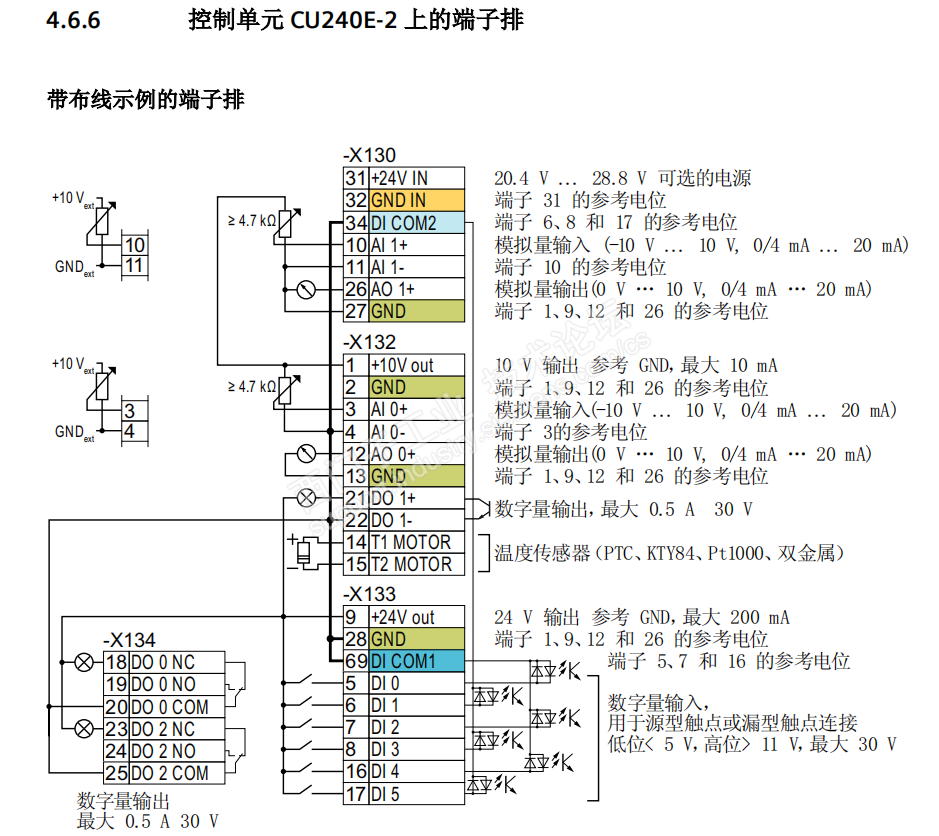

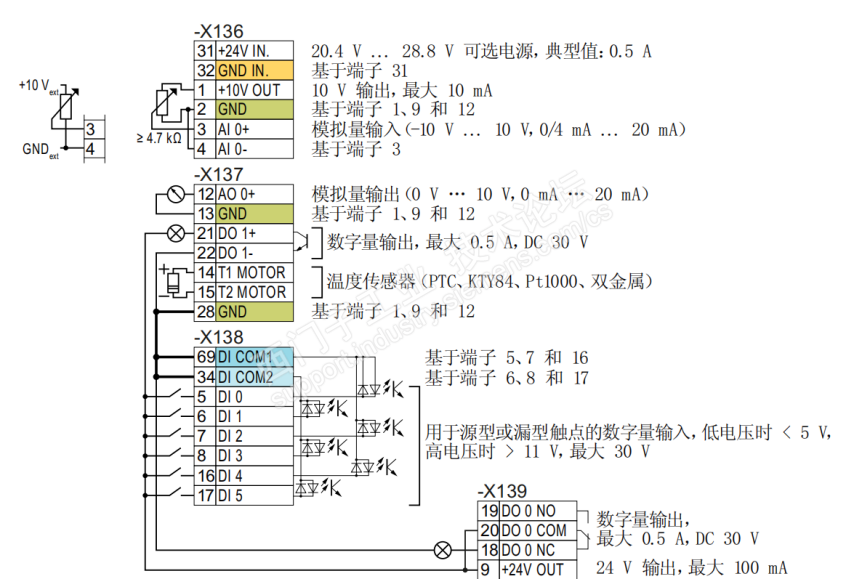

G120C与G120系列属于两个不同的产品类型，他们的定位不同变频器中实现的功能也有所差别。 在没有备件G120C的情况下，更换为CU240E-2+PM240-2结合现场做如下分析： 1、 现场硬件接线修改，根据图纸以及变频器的接线图，将原来G120C上面的控制线及电源电机及制动电阻电缆重新接线。 2、 对应的参数设置，根据目前备份的G120C的参数，STARTER中检查发现，电机参数有两组，根据图纸发现，变频器的出线端有两个出现接触器，分析可得：变频器通过输出端的两组接触器来控制移动及上下两个动作运行。如果对现场不熟悉，需要重新调试设置参数，难度很大。 3、 程序中硬件组态的修改，组态中的G120C删除并添加新的CU240E-2DP。设置对应的profibu DP地址、对应的报文长度、PIW PQW地址、及其他监控参数。 4、 硬件组态重新下载会导致本区域内的CPU停机并重启，由于此区域与其他相邻的区域有连锁，需要协调生产部门在下载硬件组态时临时停机，以免造成整个生产线的连锁停机。 1.1 替换测试 根据上述分析，现场需做如下工作 1、 通过对比G120C与CU240E-2的接线图，发现接线端子标号有区别，DI/DO点的端子接线一致。 图3-1 CU240E-2控制单元端子图 图3-2 G120C控制单元端子图
2、 STARTER项目替换 将目前使用的参数通过STRATER导出

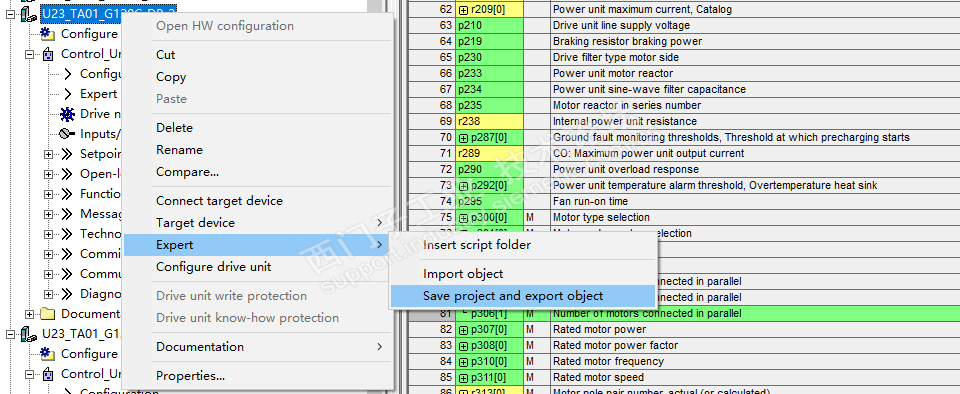

图3-3 打开备份参数通过将参数导出 导出文件为XML_U23_TA01_G120C_DP_2 图3-4 参数导出

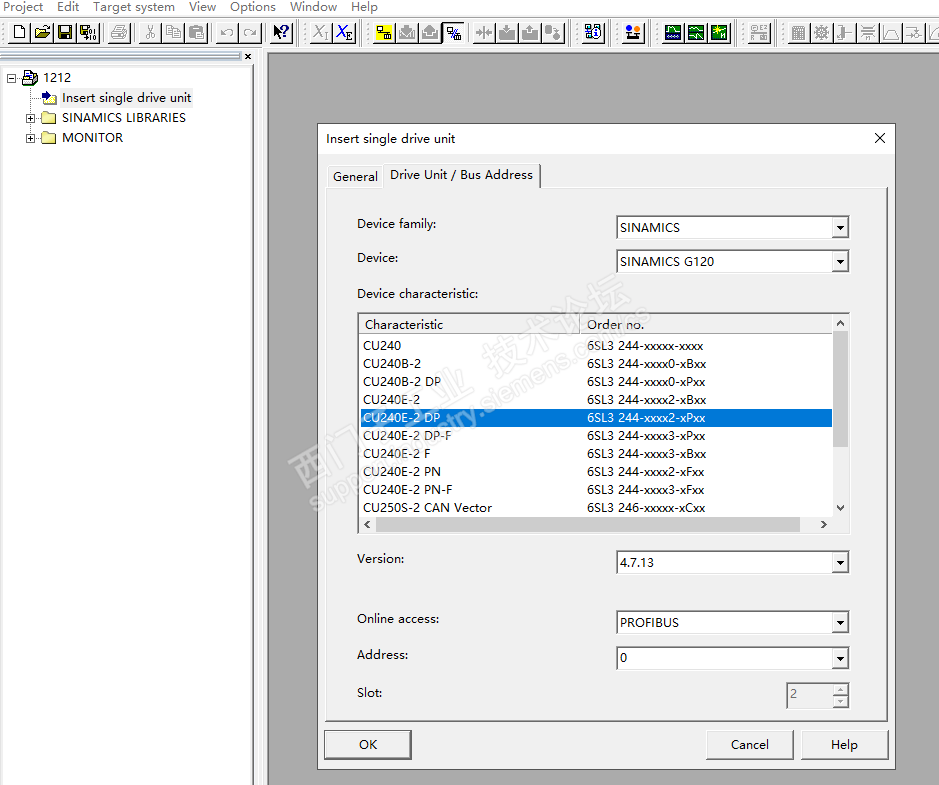

根据CU240E-2的实际订货号进行选择，注意版本实际与选择一致。

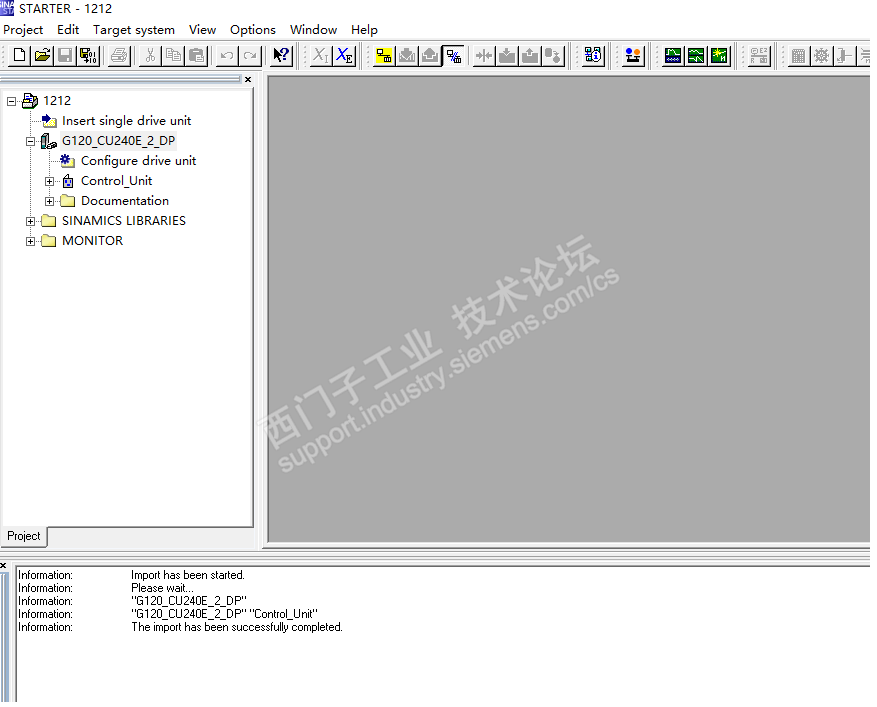

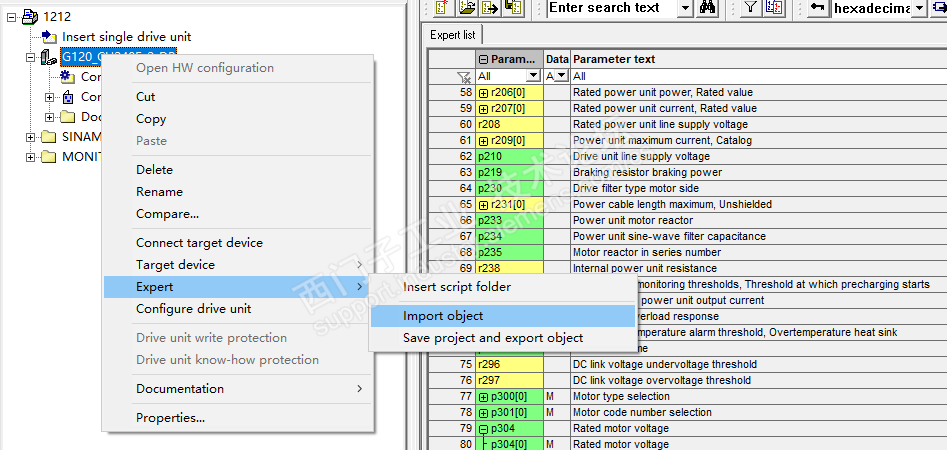

图3-5 添加CU240E-2项目 图3-6 XML_U23_TA01_G120C_DP_2参数导入至CU240E-2项目 根据左下角信息，查看是否有错误信息。
图3-7 参数导入至CU240E-2项目 然后编译下载，搜索节点成功后下载。

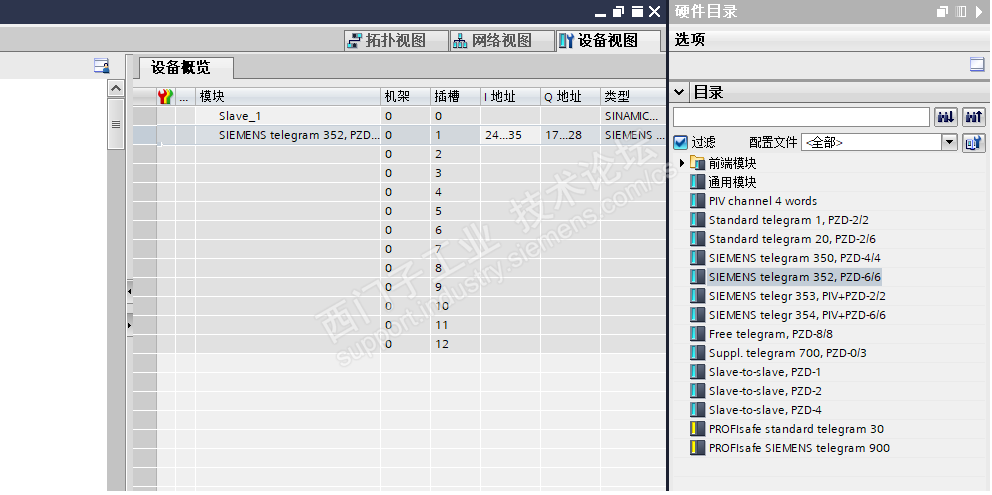

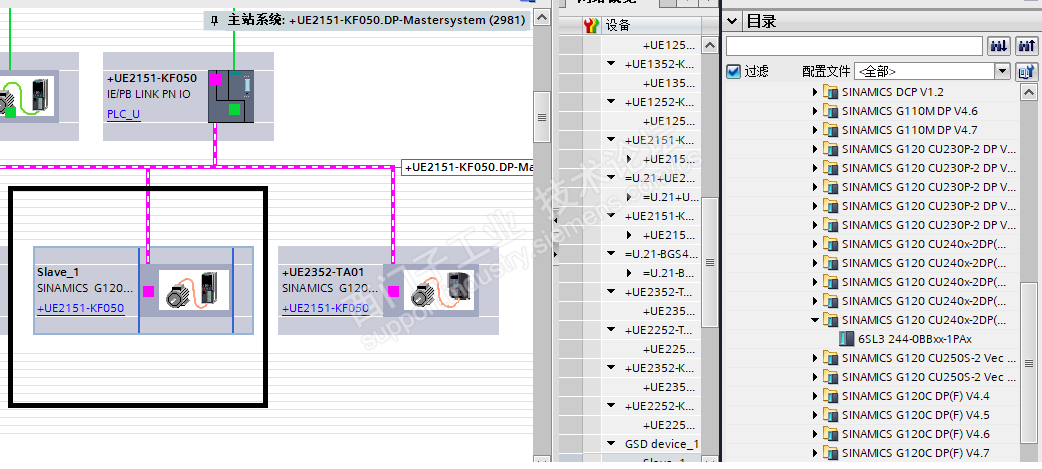

3、 程序硬件组态修改 打开对应的程序，在硬件组态中添加CU240E-2变频器 图3-8 添加硬件组态 添加成功后损坏的G120C变频器删除，根据之前变频器所使用的报文设置为352报文，还需将I/Q地址修改为一致。如果现场实际有多条DP网络，需要先选择对应的网络，否则I/Q地址修改对话框为灰色，无法修改。 图3-9 修改通讯报文及地址
编译下载 1.2 运行测试 PLC硬件组态以及变频器无故障，RDY指示灯正常，正反运行时电流正常。
