周末测试ModbusTCP通信时，发现MB_Client块竟然可以使用同一个实例多次无条件调用，很是惊奇。疑惑了两天，至今也没有完全想通细节，就尝试写了一个类似效果的程序，功能可以类似实现。

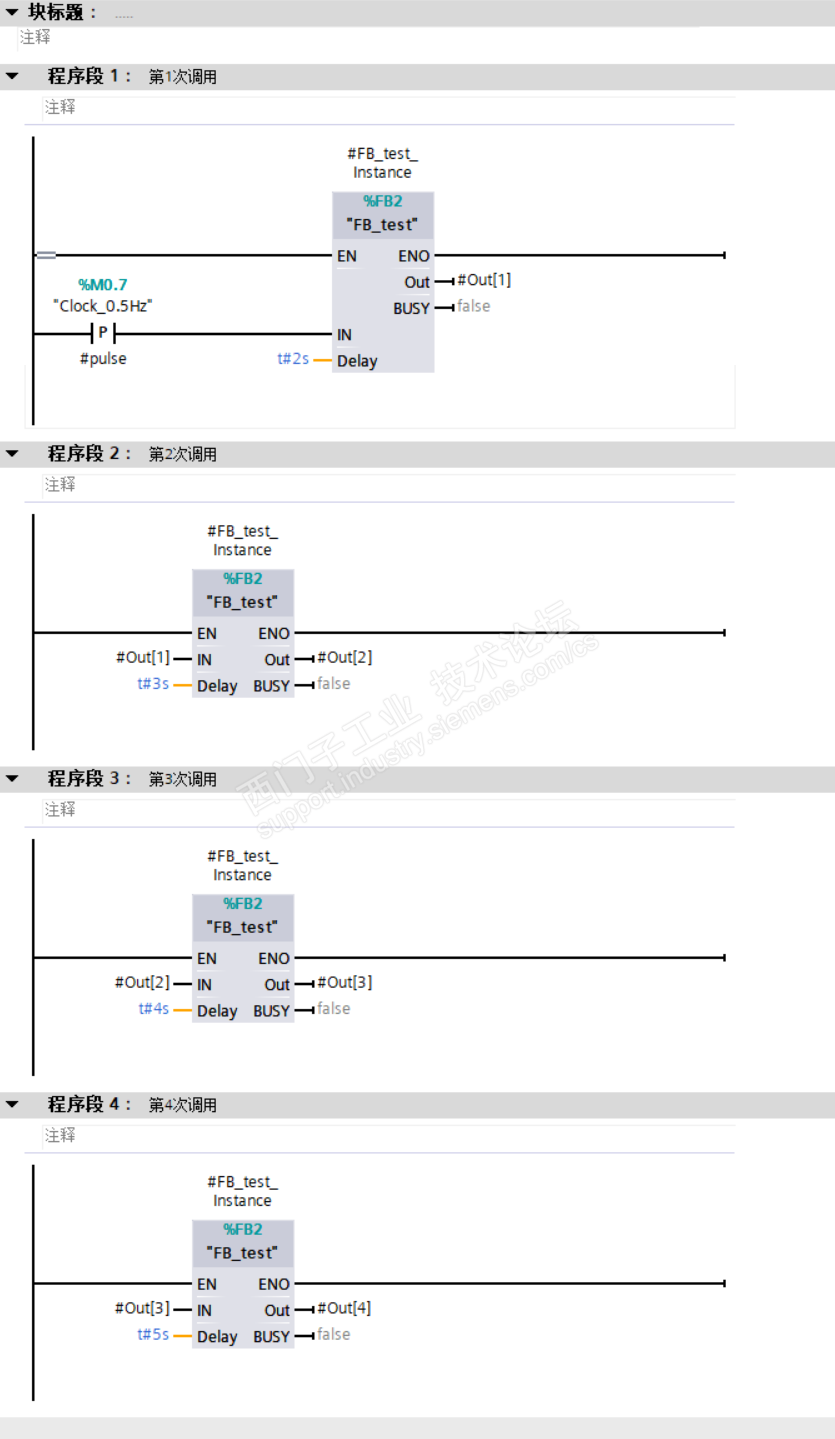

现发布一个编程挑战，实现图片中功能：

    1.编写FB使用同一个实例在同一个周期多次无条件调用。

    2.输入引脚IN触发延时，延时完成后在触发延时的那个块OUT引脚输出。

    3.同时只有一个延时在工作。

    4.正在执行任务的调用块BUSY引脚置True。

要求:

    1.使用图片中FB块的引脚，不增加新的引脚。

    2.只使用FB块内部变量。

希望各位大佬赏脸参与，编程完成跟帖上传程序，共同探讨功能实现。我将10天后上传图片中程序。

这种思路本来就有问题！

1:一个MODBUS TCP 连接 只用一个背景实例 ，至于多次调了，那是受到了，西门子给做的DEMO的影响！

2:推荐做法是在西门子标准MB_CLIENT基础上再封装一层，一个MODBUS TCP连接只调一次，多个命令，轮询执行，而不是一个命令，单独调用一次。

就像第三方网关一样，配置个命令表，PLC程序内部扫描有多少MB命令需要执行，上一个执行完毕，或者超时，再执行下一个命令；

程序内部 根据命令表动态改变

MB_MODE

MB_DATA_ADDR

MB_DATA_LEN

三个参数类容

不能认同！

您推荐的用法是可以用，而官方给的示例不仅可以用，而且更方便，打破了以前的很多认知，说明西门子官方制作这个指令块的时候就考虑了这样的用法。

本贴是基于之前帖子讨论，希望能够通过自行编程实现功能，以讨论实现的方法，如果Letham版主感兴趣，可以一试~

我也没那么用过。

看了一下，逻辑上确实可行。西门子提供的功能块，能够确保同一扫描周期中，同一背景数据块下，同一FB多次调用的正确输出。

除了通讯这类程序，没遇到啥程序需要这样做？也可能复杂多变的工艺有吧。

最基本原理都是一样的，上一个命令发送完成，或者超时错误等，发送下一个命令。
但是西门子提供的DEMO，如果 读写多个寄存器，线圈等，那么需要自己 更改代码，一个命令使用同样背景实例调用一次，它只是提供了一种可行方法的最基本原理。

这个，是我做的MB_CLIENT程序，按照市场上第三方网关的通用配置设计，一个连接，我只调用一次，有多少命令需要发送，自己配置在DB块里，包括和服务器的连接参数配置。

读过来的数据 ，要存放到什么区域（程序里我写死了，必须是数据块），或者 写命令的 数据来自与哪里，全部配置在命令表里。

下图是我们常用的一个网关配置界面。

楼主通过研究西门子MB_CLIENT，提出问题的真正意义是：

针对异步任务，在写功能块时，应该怎样做，才能确保不出错。

西门子功能块的这种写法，确实值得借鉴。

（每循环调用一次OK；调用数次也行。）

楼主给出的工况示例，不明显。要找个合适的示例。

看下MB_Client的背景数据块，SAVED_MB_DATA_ADDR，SAVED_DATA_LEN，SAVED_MB_MODE，大致就能理解这个功能如何实现的，诚如之前大家分析的，它是通过绑定管脚来识别当前调用的实例。

这个方法是可行的，更适用于固定场景的简单通讯应用。

宝冬侠举了个例子，把这比喻成开房，但是我的理解稍微有点不同。酒店房间预约给了3拨客人，但其实同一时间只有一波客人能拿到房卡（管脚信息），房卡信息同步输入保存到系统，也就是存到了static区域saved相关的几个变量，其实这样是不会乱掉的，管脚和系统信息匹配了才能自由出入。只有这波客人走后，房卡才会在req上升沿通过管脚来更新。

我也习惯一个FB，然后通过外部引脚实现轮询。

当然可以一个实例，方法多次调用，但这个在高级语言比较常见，PLC上用起来比较怪。

没看出有啥弊端哦。

只能说西门子编写功能块的严谨。

按版主常规这么用可以，直接一次列出多次调用也可以。给编程者最大的自由度。

逻辑是很简单，西门子功能块也很健壮，但是有些上层应用会比较复杂，譬如掉站处理，譬如写优先处理（循环读，事件触发写），譬如故障处理等等，这样的话就还得是靠包装了。

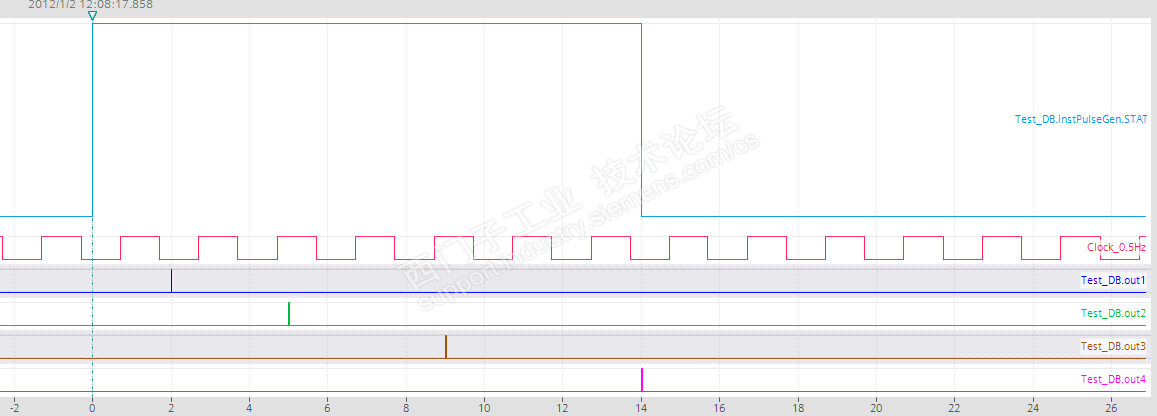

楼主的第二个程序，虽未见具体程序，但从贴出的录波图上还是可以看出一些问题的

所有的延时设置都是5s，但输出的间隔却是不等的，后三个输出间隔分别为3，4，5s。

另外，楼主的MB-TCP的程序也没有贴出，就是这么一说

Zane大师观察仔细呀，确实是，原因是因为程序截图和Trace不是同时截的。MB_Client程序在另外一个帖子里，使用的就是官方的示例方法。

为什么MB_Client块可以使用同一个背景数据块多次调用，如何实现的？

我想到的几种思路：

• 参数比较。

  每次调用参数均不同，比较当前任务与输入参数，可以正常输出。

• 调用次数计数

  核心问题是如何在块内判断调用属于同一周期。 记忆任务触发时的调用序号，也可以实现功能。

• 参数堆栈


   核心问题也是如何在块内判断调用属于同一周期。 这种方法可以实现Mod_Client块测试中看到的效果，但是其背景数据块并没有看到相应的存储变量。

好多回帖，其实没搞明白楼主想说的是啥？

他想说明的是：

一个功能块FB，使用同一个背景数据块DB（很多情况下，过程处理通道是独占的。处理这个过程，只能用这个背景数据块DB。）

常规写法就是完成这个过程，进行下一个过程。（在一个扫描周期，只调用一次FB。完成后，赋予新的过程参数。）

若所需处理过程数量很少，（2-3个），在一个扫描周期内调用2-3次，当前被调用的FB如何正确输出！

另外，举个例子看看：

驱动可以是电机、也可以是液压、气缸。

组装可以是零件，也可以装箱等等。

通常，都是完成一个过程Done。再赋予新的过程参数。

若，过程很少。在一个扫描周期中，连续三次调用（分别三套参数），过程FB的写法。

我好像没理解错啊，这就是类似Smart200的Modbus的MSG指令，上一个的Done触发下一个的En啊。

这就是一个很简单的状态字编程思想而已啊，还远远没达到某标准万泉河的那种想搞PLC OS的高度。

逻辑无非就是当检En测到上升沿，那么VW0=1(当前实例)，然后Done=False，这时候其它的实例因为是手拖手所以En永远是False永远不会修改VW0，所以依然还是执行VW=1的当前实例在干活。当前活干完了，VW=0且Done=True。然后下一个实例就会得到En=1，他就成为了当前实例，又是VW=1、Done=false，他后面的实例又是没得到En不会修改VW0.....整个大循环如此不停循环循环循环。

讲真，这逻辑是很简单的啊，你们为啥会想得这么复杂呢？这都还没牵扯到RTOS需要的程序SP指针，没牵扯到编译器的当前行号等这些RTOS层面的东西....

这种做法的优点就是简单直观清晰明了；

缺点是逻辑固定死了不灵活，不能实现像通讯需要写优先。

问题是，当参数是一致的两次调用，完成位如何正确的输出到对应的调用块引脚上？你如果觉得简单，可以试着把这个程序写出来，我目前还没有看到一个人完成。

这个场景，我倒是想到一个可能地特例。

驱动G系列（G130/150）也支持 MODBUS TCP。

当修改参数后，是保存在RAM中的。若要永久保持，需要执行P0971=1；直到自动复位0.

过程是写参数P0971=1；立即连续读P0971。（COPY RAM TO ROM过程大约十几秒。）直到P0971=0，才可以关机。

这倒是可以专门写个FC。

今天是发布帖子的第10天，没有看到一位完成，很是遗憾。我先上传个加密版本的供大家测试，再等各位10天。

OnlyOneInstance(Encrypted).zip

你这个是每调用一次，计数加1来确定调用位置的吧，这样会有两个问题：

1. 程序运行过程中修改调用顺序，会导致程序跑飞

2. 如果调用了8次，运行到了第6次，这个时候删除3次调用，程序会卡死


16L的思路，可以设计几个测试用例进行证明：

比如执行后瞬间修改了输入参数，看能不能正确输出；

比如执行后几个周期通过使能或者 jump 等使别的FB随机不被调用，打乱统计次数；

等等；

目前虽然没测试过，但我觉得通过上面的几个测试用例，可以验证下modbus-tcp库是不是类似16L的思路实现的；

我个人是觉得不是，这个功能实现的关键点应该还是在于“真~异步”；

平常写功能时，所谓异步都是把一个计算功能分摊到多个周期，比如执行一次轮询需要对100项进行处理，为了减少扫描周期，每次执行10项，分摊到10个周期；

但指令本身在每个周期都是执行完的；

但通信不是，modbus-tcp 库从执行到输出，是真的在异步；

命令开始后进行参数校验，通信前的准备，然后开启后台线程执行通信，在通信中收发加解析花了些时间，然后切回CPU线程继续执行指令到输出状态；

虽然整个过程经过了几秒钟，但其实只执行了一次，是一条指令执行一次花了几秒，而不是每个周期执行一点点；

所以它其实不需要在输出瞬间对比当前输入和内部参数，或是计数，或是参数堆栈；

真要记录，它记录的是开始异步前后的线程上下文，这是PLC系统本身的切换线程的功能；

类比下，比如某个UI界面，点击按钮后查询数据库，需要花费很长时间，为了UI不假死，查询是在后台执行的，前台还是能正常操作刷新数据；

有些UI设计的效果可以是在未执行结束前，还是能点击按钮，提示忙碌中，和这个 FB 的 busy 类似；调用多次也是一样；

以上是我的推论，但我觉得应该接近实际了；

至于PLC，不知道有没有异步指令，如果有，倒是可以用来测试验证推论；

异步我是认可的，但是异步的结果如何正确的返回，还能输出到调用的那个块这个是我唯一不能理解的地方。

如果每个块引脚不一致，通过比较块引脚方式是可以的。神奇的是，测试发现MB_Client块允许有两次参数相同的调用，输出还不会混乱。

主楼题目中延时功能可以理解成是异步指令，我设计的这个题目也是为了探讨实现的各种可能性，但是目前还没有人把程序贴出，不要求程序十全十美，只要求能够实现题目功能，大侠可以一试

确认了有异步指令，那就简单了，直接使用异步指令就完事了，之后有空了我也会研究学习；

不用纠结异步怎样正确输出，它也是一条指令，内部按照代码一句句执行，只是执行在另一个线程，多花费N个周期，执行到通信时收发加解析，完成后执行下面的指令输出结果；

本质上，它和别的函数调用一样，调用前后的入栈出栈，这个看看c/汇编的函数调用相关知识了解下（不清楚plc底层调用约定是啥，stdcall，fastcall，cdecl，还是别的）；

异步执行，参考比如 C# async 相关执行顺序；

注意事项应该就是 考量执行过程中的其他调用的输出和 内部执行完成后的输出 能不能被覆盖，就像 只在发起通信时复位done，busy为true时 任意时候调用都不会赋  done 为 false，直到发起通信的那次完成，置位done；

帖子看完了，还翻到MB_Client那个帖子里了，别被EN都有骗到了，TSEND触发是REQ给的，没有REQ时候TSEND不执行 ，TRCV接收到数据后靠SAVED变量判断接收到的数据应该写在哪里

推荐下赵欣老师的通信课，看完应该会更好理解通信的问题

这个看实际需要，我之前一个项目1500配了一个485模块，下面带了几个设备，开始我是用的多重背景实例的，发现循环处理一圈下来需要2秒刷新完毕，后来优化了一下，只读设备的状态，只有需要给设备下发命令时才进行写操作，在块处理完毕的时候在本周期立即执行下一个任务（重新执行跳转），发现还是慢。后来单独弄了个1200plc挂个485负责通讯循环周期5ms,立马几百毫秒刷新完毕了，效果杠杠的。如果有要求可以多配几个485模块，完全可以满足要求。另外西门子很多通讯块的调用，多数都是异步调用的，tcp和串口之类的都是

三个灯，三个背景实例，灯之间完全没有耦合关系，随便怎么玩。

楼主的做法，却是用一个背景实例，把三个灯强行地耦合起来了，耦合就耦合了吧，在完成三次调用之前，完全无法知道知道三个灯之间的逻辑时序。不是说做不了，一堆的无用功啊。

当小兵的管好自己就可以了，小兵与小兵之间应该是班长去协调，编程也是一样，要分层次。

呵呵，某些所谓的大法，多好的机会来验证自己呀，屁都没放一个。

虽然我觉得异步程序不是像楼主那样的调用法，，刚开始没理解楼主思路，后来想了下，写了一个，和楼主不同的是，电平触发。楼主也不需要藏着掖着，这个程序没必要加个密

FUNCTION_BLOCK "PulseGen"

{ S7_Optimized_Access := 'TRUE' }

VERSION : 0.1

   VAR_INPUT

      bIn : Bool;

      tDelay : Time;

   END_VAR

   VAR_OUTPUT

      bDone : Bool;

      bBusy : Bool;

   END_VAR

   VAR

      Ton {InstructionName := 'TON_TIME'; LibVersion := '1.0'} : TON_TIME;

      RTrigger {InstructionName := 'R_TRIG'; LibVersion := '1.0'} : R_TRIG;

      sout : Bool;

      sDelay : Time;

      STAT : UInt;

   END_VAR

   VAR CONSTANT

      IDLE : UInt;

      BUSY : UInt := 1;

      DONE : UInt := 2;

   END_VAR

BEGIN

CASE #STAT OF

    #IDLE:

        IF #bIn THEN

            #sDelay := #tDelay;

            #STAT := #BUSY;

            #Ton(IN := false,

                  PT := #sDelay

            );

        END_IF;

        #bDone := false;

        #sout := false;

        #bBusy := false;

        ;

    #BUSY:

        #bBusy := true;

        #Ton(IN := true,

              PT := #sDelay,

              Q => #sout);

        IF #sout THEN

            #bBusy := false;

            #bDone := #tDelay =#sDelay;

            IF #bDone THEN

                #STAT := #IDLE;

            END_IF;

        END_IF;

        ;

END_CASE;

//#bOut := #sout;

END_FUNCTION_BLOCK

同时，这个程序最大的问题是需要判断参数，这在真正的异步中是不可以这样做得。 当然，还是强调下，楼主的这种调用异步是有问题的，异步需要配合外部状态机，分层次构筑程序，而不是葫芦串调用。
