用的几个诊断指令位于“指令”-“扩展指令”-“诊断”下面；

1、利用LED指令诊断CPU指示灯状态

LADDR：CPU的硬件标识符，

LED：1查询STOP/RUN状态；2查询ERROR状态；3：查询MAINT状态；

     4：冗余；5：Link（绿色）；6：Rx/Tx(黄色)

RET_VAL:程序执行返回值；0：LED不存在或状态不可用；1：永久关闭；2：绿色指示灯永久点亮；3：橙色永久点亮；

CPU的LADDR地址查看（找以Common结尾的），见下图；

当CPU由STOP切换到RUN模式时，可以看到上图MW0的值由6变为2；当CPU发生报警时ERROR指示灯会红色闪烁，可以看到上图MW8的值由1变为4；

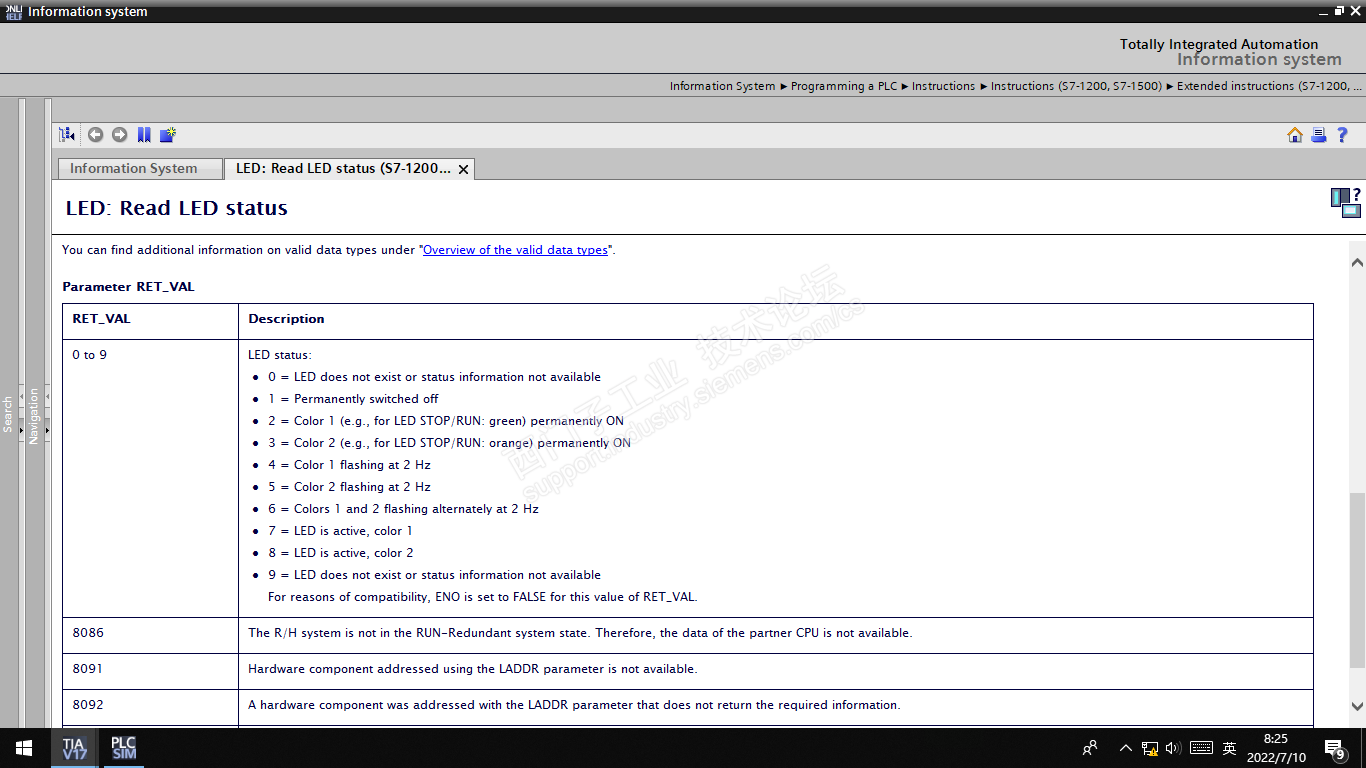

LED状态值见下图

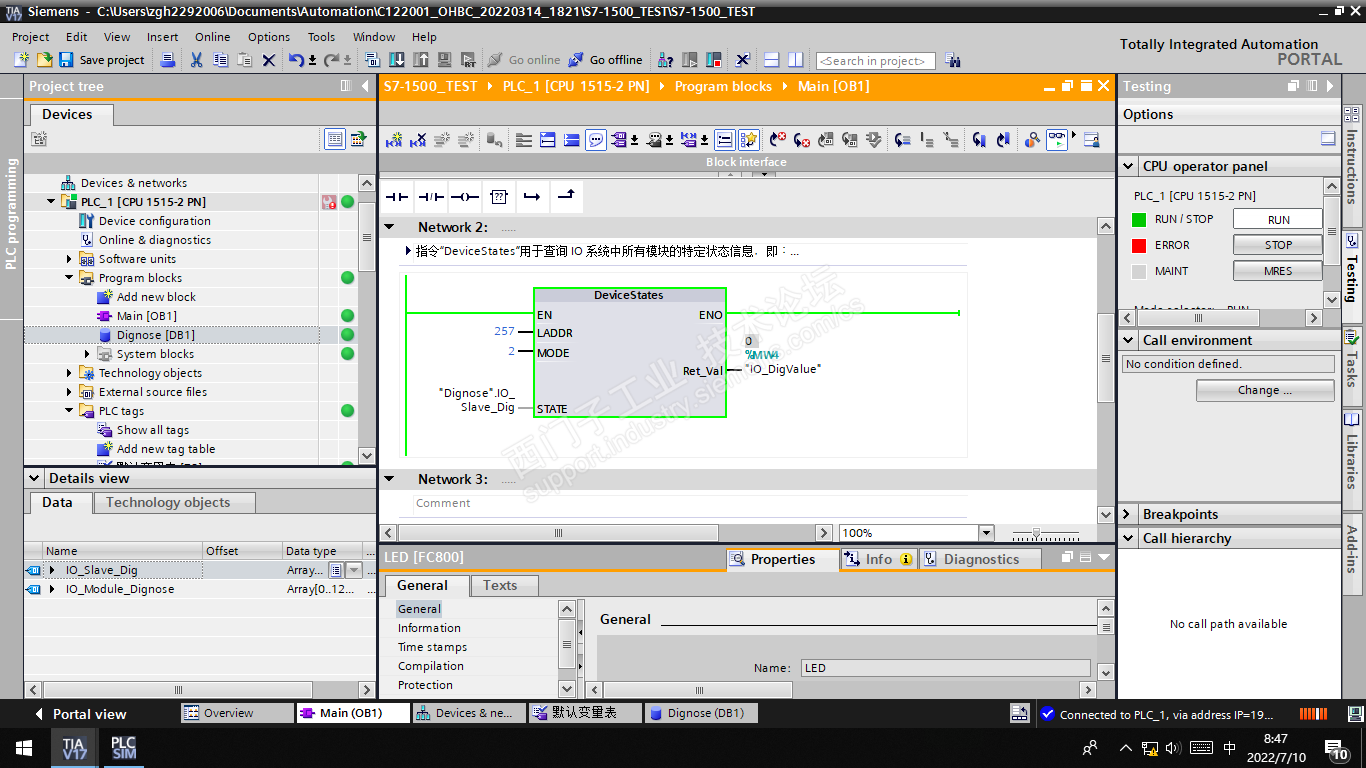

2、利用DeviceStates指令诊断从站通讯状态

DeviceStates指令可以读出PROFINET I/O或者DP网络中的故障信息；

LADDR：网络视图硬件标识符，或数据类型为HW_IOSYSTEM系统常量（在PLC变量表中）；

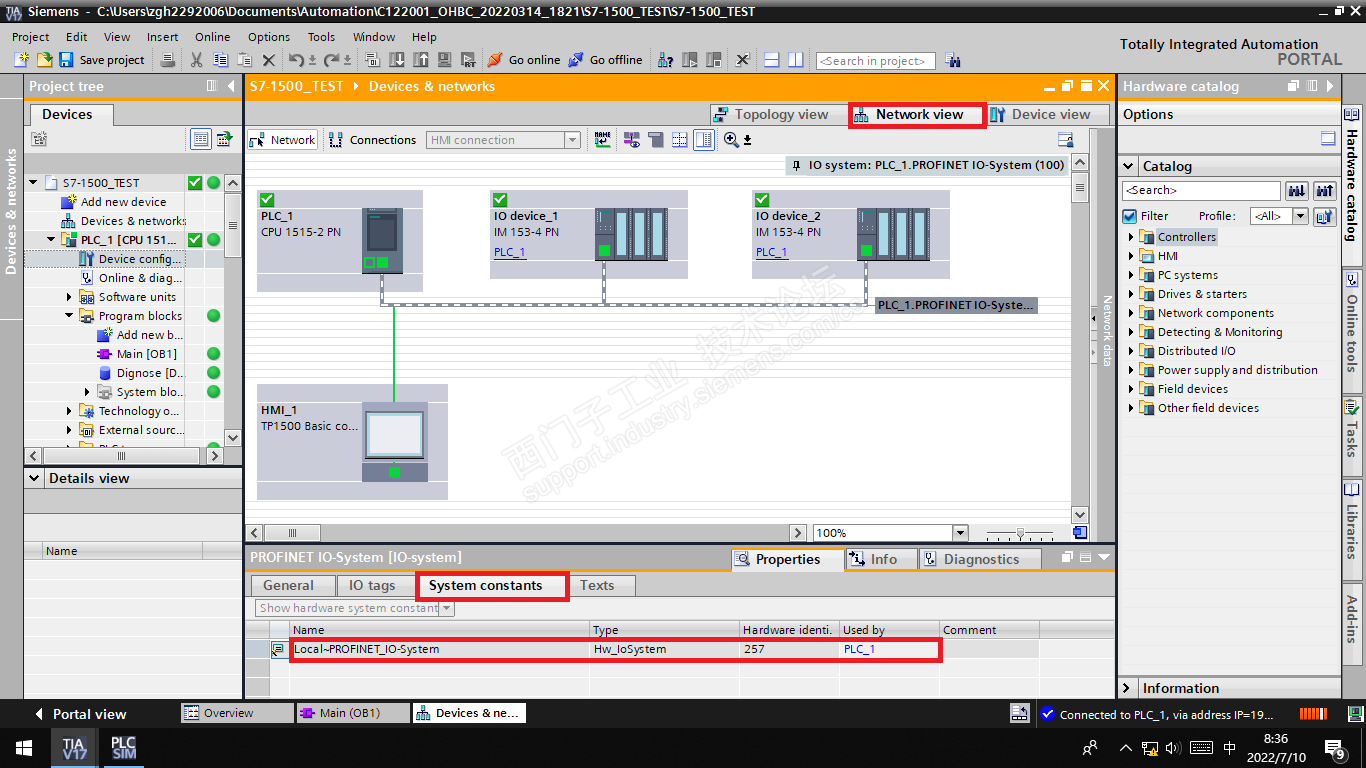

切换到网络视图，选中PROFINET网络，下方“系统常数”，数据类型为HW_IoSystem,257填入LADDR；

也可以通过PLC变量表查看，打开变量表，切换到系统常数，找到IoSystem数据类型的变量，可以看到其值也是275；

MODE：１从站已组态

　　　 2从站故障（一般选择此值，诊断有故障的从站）

       3从站已禁用

       4 从站存在

STATE：每一位信号指示从站状态，对应设备编号（设备编号可从设备以太网地址-Profinet下方查看）；对于PROFINET网络，Array of BOOL 1024个；（对于DP网络， Array of BOOL 128个）；

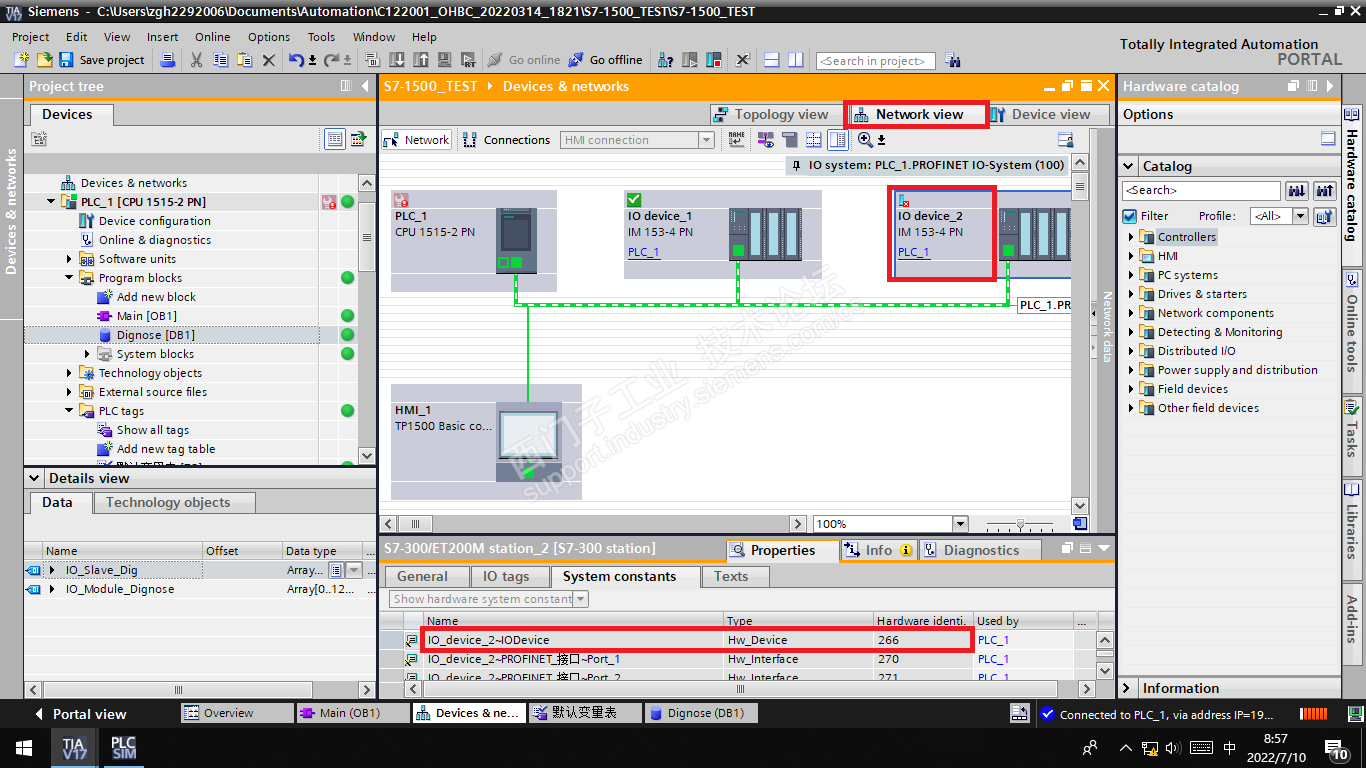

利用S7PLCSIM仿真从站故障，打开项目视图（无法从精简视图访问事件表），新建事件，选择“机架或站故障”，在LADDR中输入266，设备编号为2的设备标志符（HW_Device数据类型），勾选对勾，点击闪电触发从站故障；

可以看到CPU ERROR红色闪烁，网络视图中CPU和设备编号为2的从站显示错误状态；

CPU诊断缓冲区内容，设备编号为2的从站显示故障；

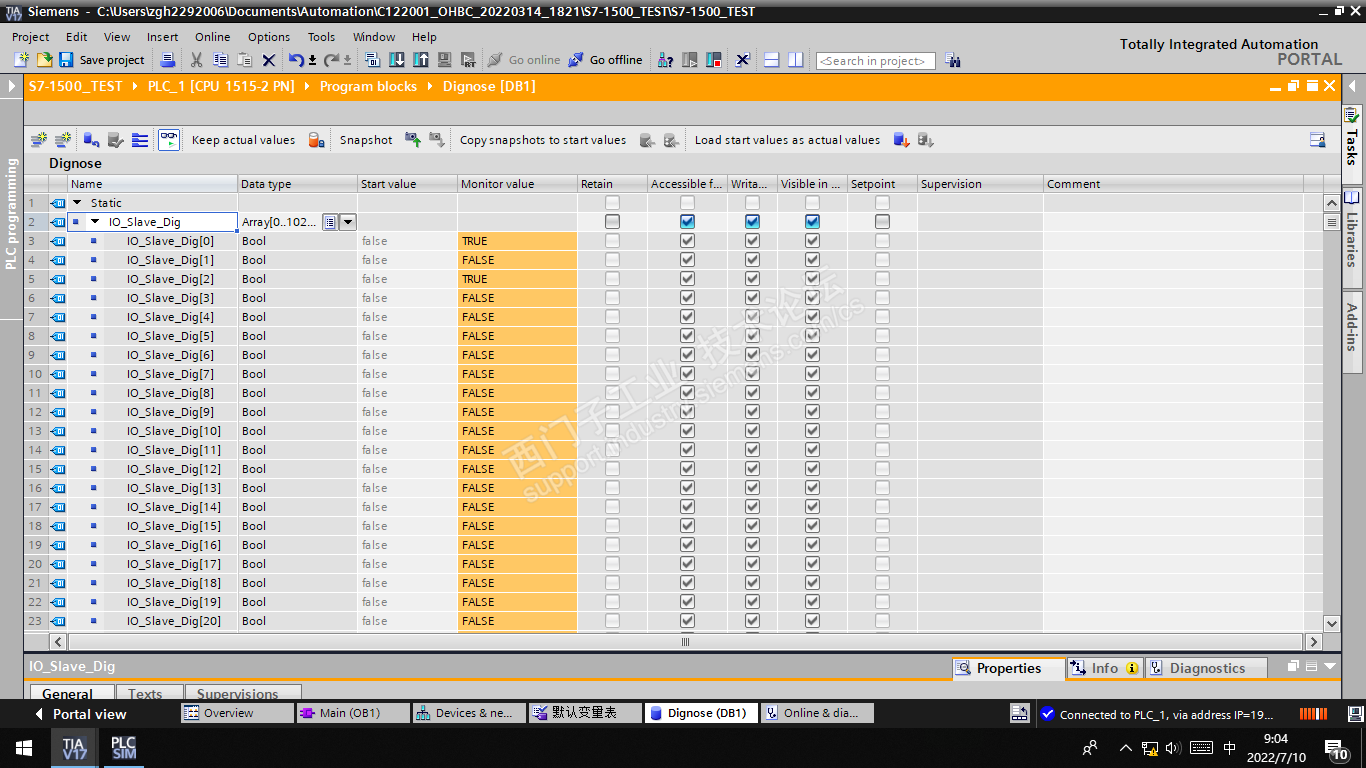

DB块中的数据；Bit0（至少一个从站发生了通讯故障）和Bit2（设备编号为2的IO从站）为TRUE，发生了通讯故障；

设备编号的查看，切换为网络视图，选中从站，属性-常规-以太网地址 PROFINET 设备编号；

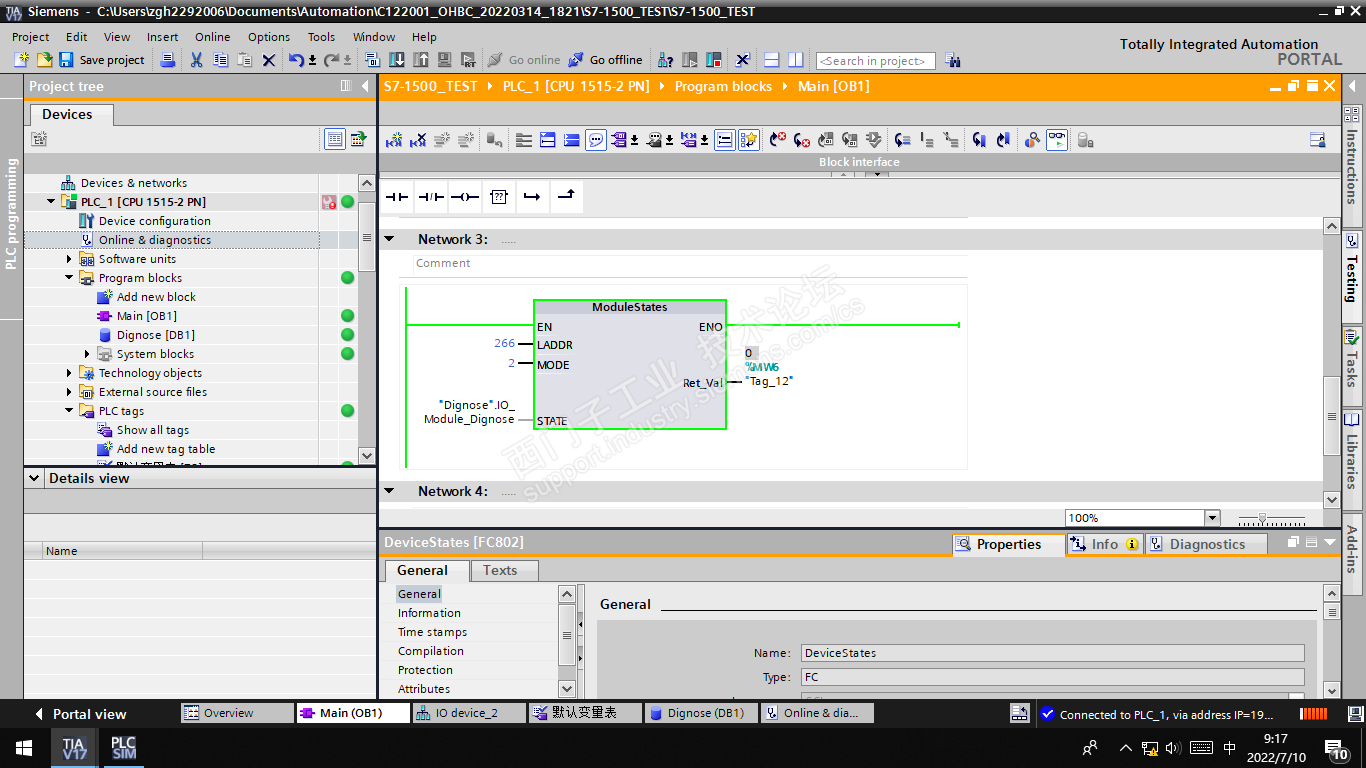

3、利用ModuleStates指令诊断从站模块状态

LADDR：网络视图硬件标识符，数据类型为HW_Device系统常量；

MODE：１模块已组态

　　　 2模块故障（一般选择此项）

       3模块已禁用

       4 模块存在

STATE：每一位信号指示一个模块的状态；

位0=1，至少一个模块发生了故障；

位1    0#槽IO设备使用；

位2=1，1#槽模块发生了故障；

位3=1，2#槽设备模块发生了故障；

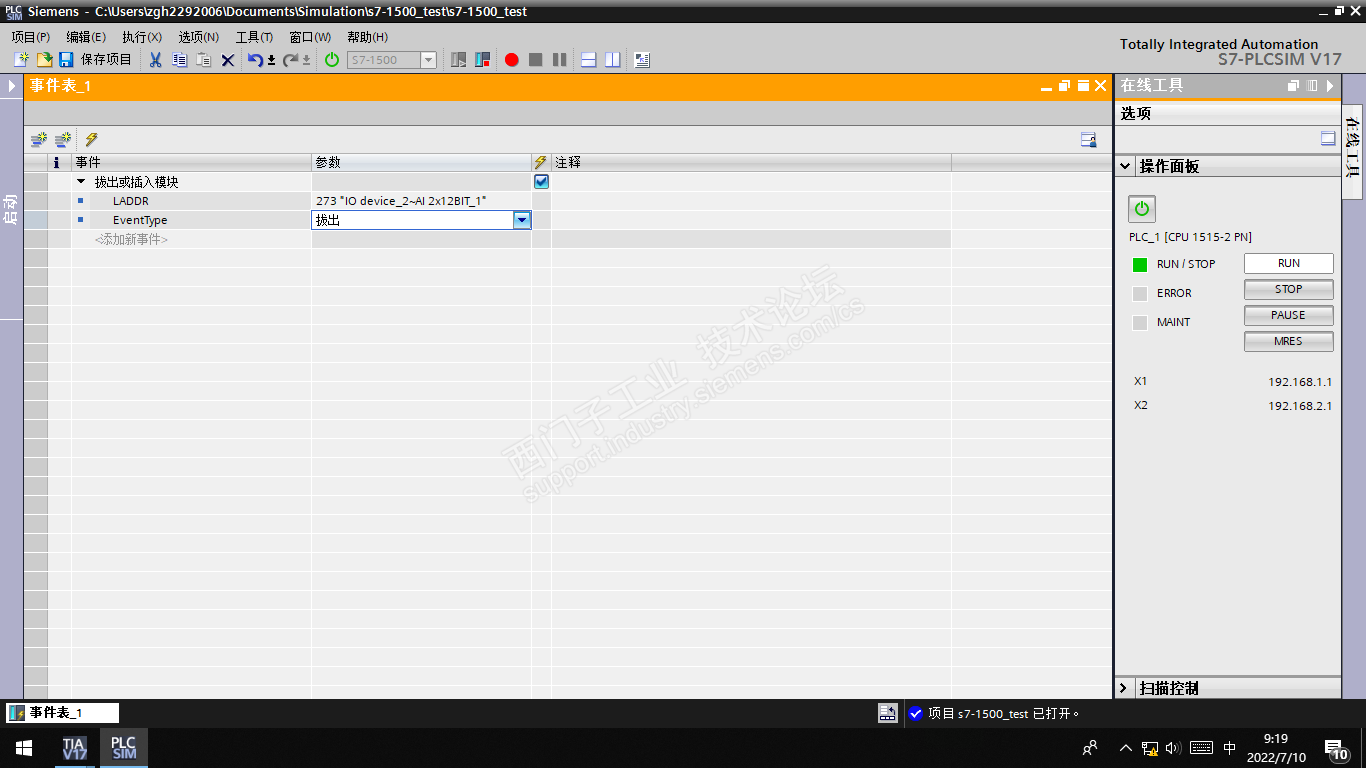

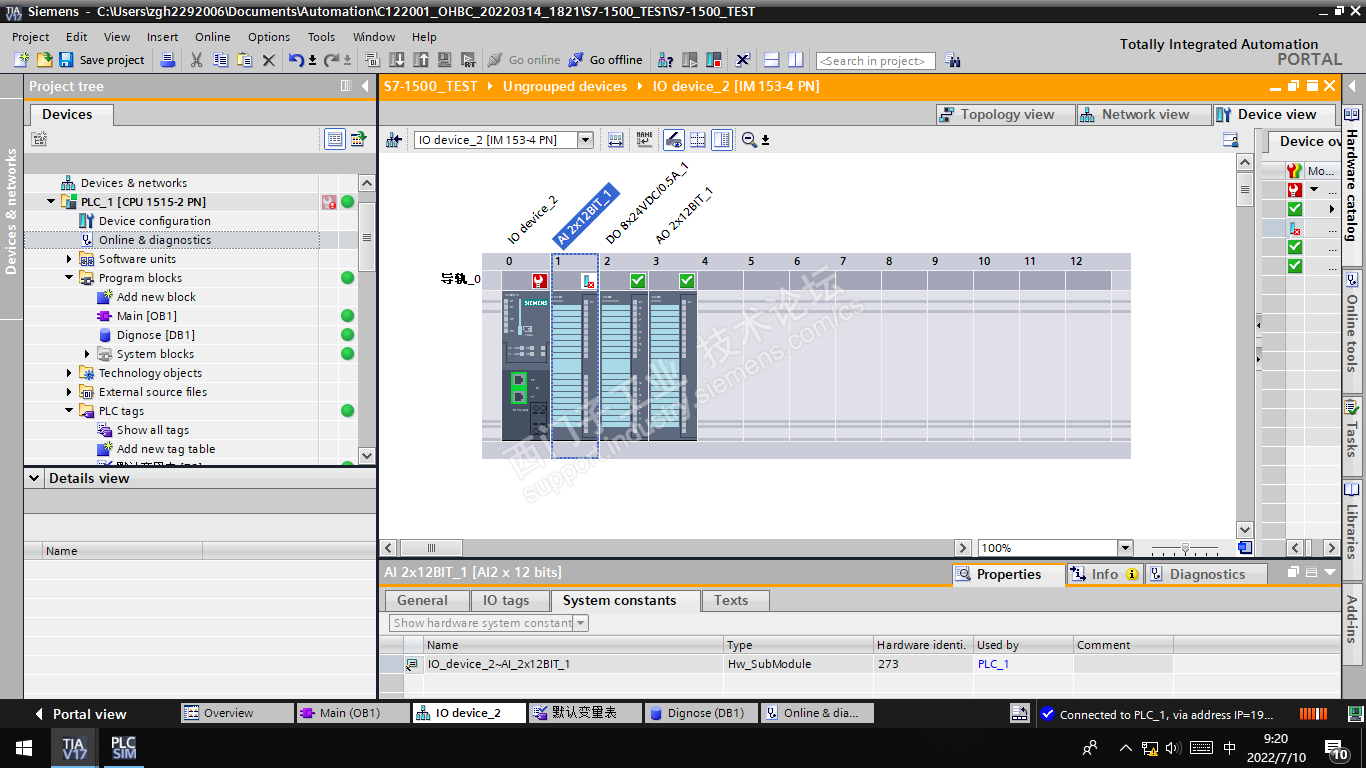

利用S7PLCSIM仿真从站故障，打开项目视图（无法从精简视图访问事件表），新建事件，选择“拔出或插入模块”，在LADDR中输入273，设备编号为2从站1#槽AI的设备标志符（HW_Device数据类型），勾选对勾，点击闪电触发从站故障；

DB块中的数据；Bit0（至少一个模块发生了故障）和Bit2（1#槽号AI模块发生了故障）为TRUE；

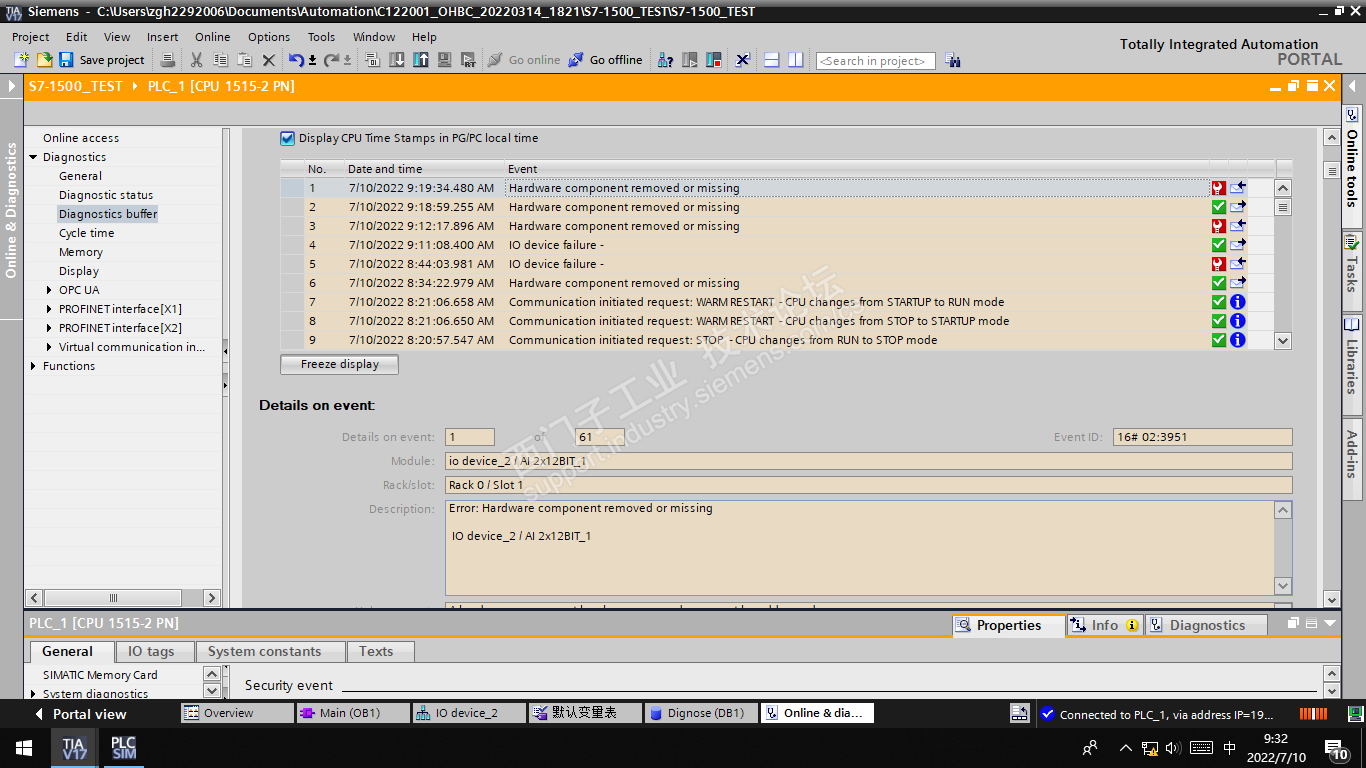

CPU的诊断缓冲区内容，设备编号2#从站AI模块硬件移除或丢失；
