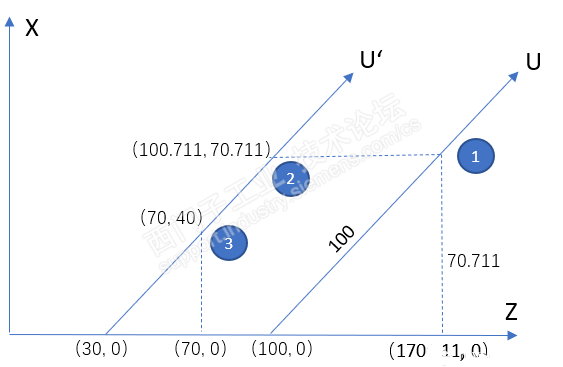

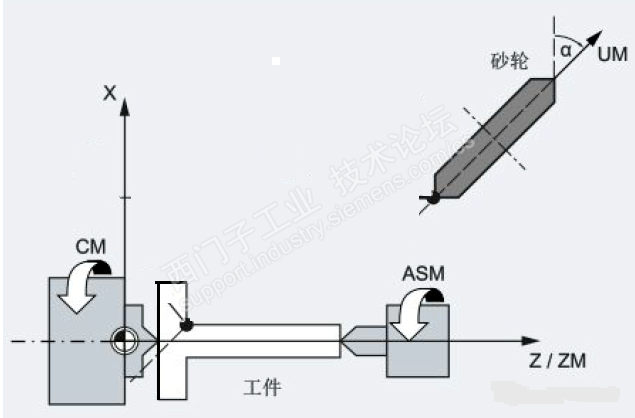

主题:倾斜轴G7和G5编程 倾斜轴功能多用于磨床或车床。磨床编程时会用到G7和G5编程。 首先看下带斜轴磨床的结构: UM就是斜轴,带动砂轮进给。 编写磨削程序时,为编程方便,会用TRAANG斜轴变换,将斜轴的位置分解到笛卡尔坐标系的X轴和Z轴。有时也会直接用到斜轴进给,但直接编写斜轴的位置值不方便,此时就可以用G7和G5编程 关于如何设置斜轴功能,这里就不说了,西门子的手册中有比较详细的说明。 G7和G5指令格式: G7<编程终点_X><编程终点_Z> ;计算并逼近斜向切入的起始位置; G5<编程终点_X> ;将倾斜轴运行至编程终点 注意G7和G5指令中用到的坐标都是终点坐标。 我们这里举个例子说明G7和G5的用法,程序如下: N10 trafoof N20 G18 ;别忘了指定加工平面,否则会出轴类型不对的报警 N30 g0 z100 UC=100 N40 traang(45) N50 g7 x40 z70 f200 N60 g5 x40 f100 N70 m02 这里不做过多解释,因为也不太容易解释,画张图你看是否容易理解 N30对应点位1,N50对应点位2,N60对应点位3 点位1的坐标: WCS:Z=100 UC=100 MCS:ZM=100 UM=100 点位2的坐标: WCS:X=70.711 Z=100.711 MCS:UM=100 ZM=30 点位3的坐标: WCS:X=40 Z=70 MCS:UM=56.569 ZM=30 注意: 执行 G7 功能时,系统会根据编程终点和斜轴的角度计算点位2
