自己动手修复AO模块故障

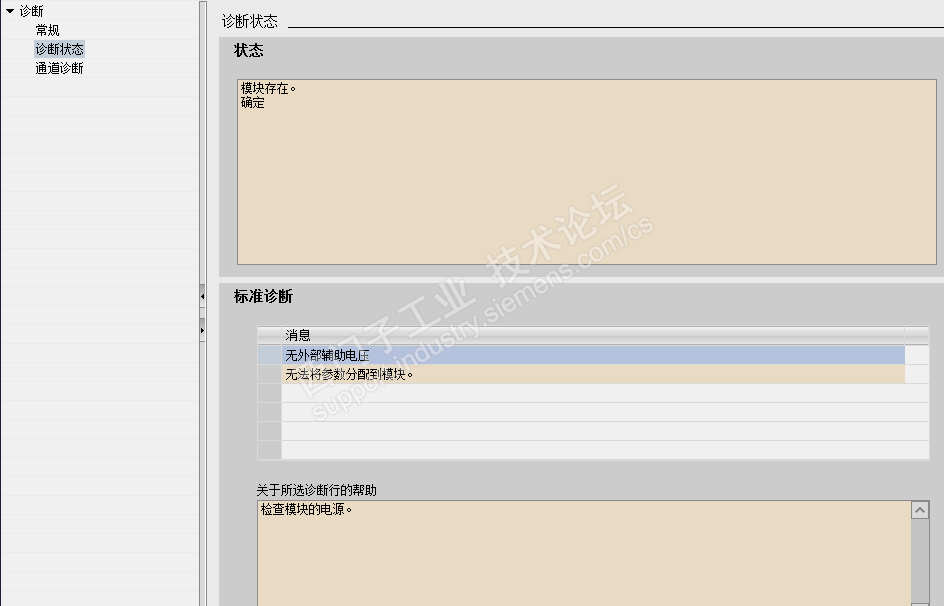

        之前在一个改造项目调试，中间涉及到很多模拟量输入或输出模块的重新接线。在施工完毕上电调试时发现两个S7-300的AO模块都不正常，模块红灯常亮，在线诊断显示模块存在，无外部辅助电压，建议检查模块电源。

        从诊断信息上看是模块外部24V供电异常，但是测量接线端子发现外部24V没有问题，判断是AO模块坏了。一般项目遇到这种情况肯定可以拿一个新的模块换上试试，可这个项目比较穷，一个新模块都没有，临时采购也等不起。没办法，只能尝试打开模块看看电路板哪里有问题。

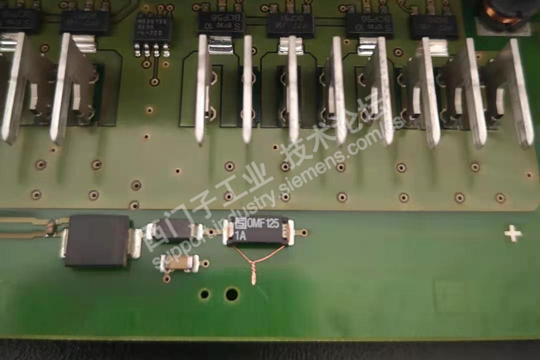

       打开模块后发现外部电源进入后经过一个OMF125/1A的类似贴片电阻的元件，查询元件数据发现是一个贴片保险。既然外部电源正常，内部提示无电源，难道是保险烧毁了？用万用表测量发现元件两端是不通的，明显保险断路了，这样肯定是内部电路检测不到外部电源所以报故障了。由于一半会也买不到这个元件，干脆决定用细铜丝短接贴片保险，试试再说。于是按照下图的样子短接，插上一试，故障消失了，成功恢复。

        由于这个AO模块用于控制变频器的频率给定，不需要太可靠，也就没再购买新模块更换，凑合运行了一年多也没发生问题。现在想想以前干项目也扔了不少类似故障模拟量模块，说不定都可以用这种方法修复呢！现在就是不明白为什么这个保险会烧毁，按照原理即使外部24V在改造过程中短路也不会烧毁这个保险呀？有懂原理的高手分析一下吗？
