【西门子技术π-从S7-300/400到S7-1500移植与更新替代】WEB功能与触摸屏配合应用案例

976

2

2020-08-13 16:54:05

1.应用的基本信息

   基本应用信息描述(您所经历过的现场规模,例如硬件和网络配置、CPU的类型、版本以及个数等。您在项目的职责,例如项目负责人、主要或者辅助设计、编程调试者。)

    描写S7-1500新功能示例:

    现场电气负责人;1510SP-1 PN + KTP 1200;数量X 40左右,类似复制站

     介绍使用使用WEB功能与现场触摸屏进行系统诊断,网络诊断,信号监控以及程序备份与恢复。

2.问题描述或者功能描述

  • 升级替代过程中出现的问题或者功能对比(描述移植或者使用S7-1500更新替代功能过程中的问题情况或者功能对比,语言简要、故障要点突出,现象表达清楚,为了清晰描述问题的原因,需要配图。)或者

  • 描述S7-1500功能的使用

       问题描述:

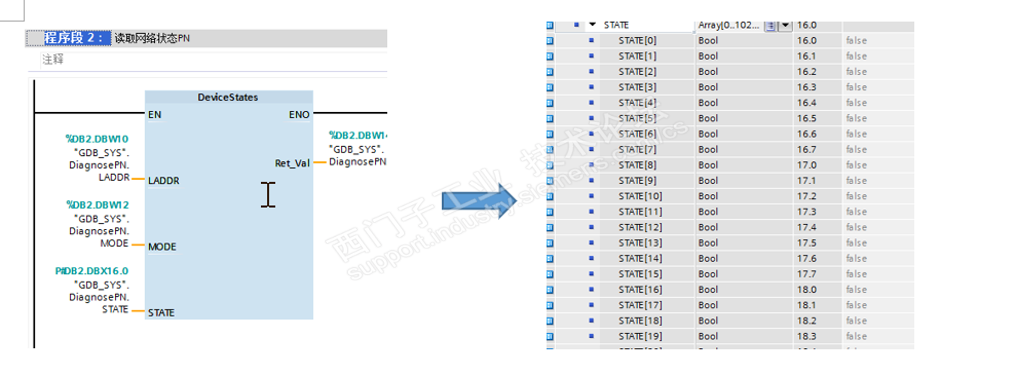

         我们在触摸屏画面中通常会做一个网络诊断画面,之前都是通过DeviceStates,再把得到的变量关联到触摸屏上,如下图:



         但是这样就有一个问题,如果项目很多,画面上的变量一个一个关联会特别麻烦,会在做画面上耽误太多的时间。

 3.问题的分解和解决

 3.1 故障或问题分析(根据故障或问题,进行分析,从而提出潜在的一些解决方案用于解决该问题),如果没有问题,可以描写使用S7-1500新功能实现了项目中哪种应用或工艺要求等。

     描述功能替代示例

     如上问题描述所说,将变量一个一个跟画面关联起来需要花费点时间,特别是当线体很大的时候,就会在通信视图里花费较多时间。




3.2故障或问题处理(根据分析各种导致问题的可能性,逐步排查和测试,描述您解决此问题的操作步骤、想法,最终确认原因,排查和测试过程有条理,思路清晰)

     描述功能替代示例

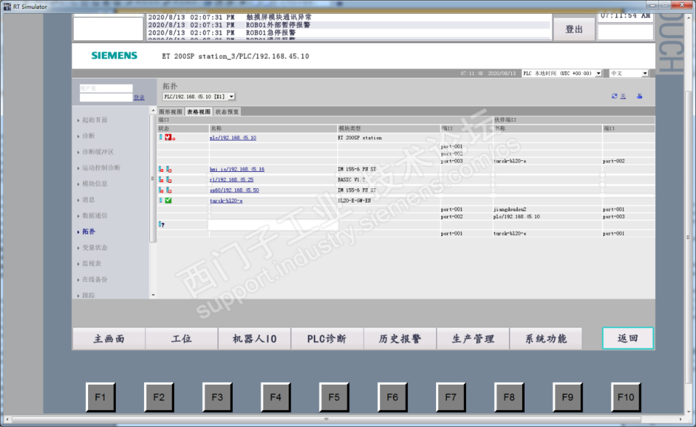

    如果我们启用WEB功能的话,就可以让PLC与触摸屏之间形成一个小的局域网,直接在触摸屏上监控设备状态,如网络通断等;如下图:

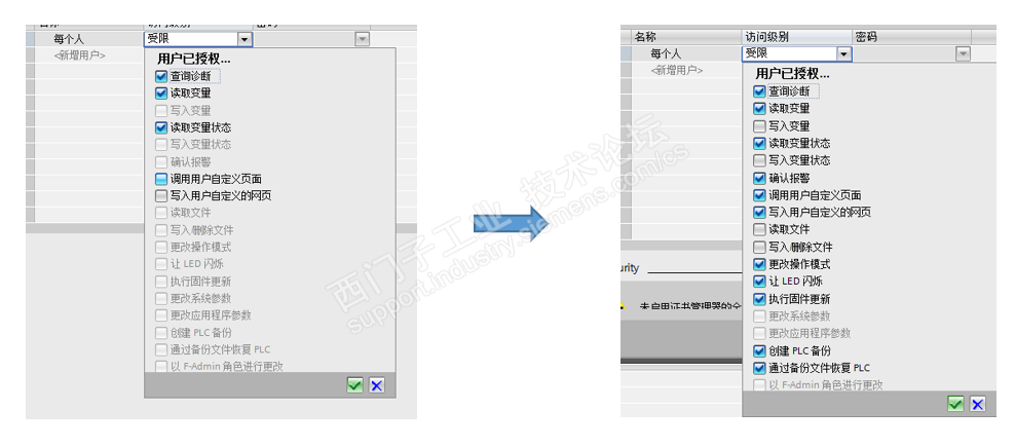

         其次,从300到1500,WEB服务器添加了更加丰富的功能,如下图:



             所以我们可以用WEB功能在触摸屏上做更多的事情,例如:

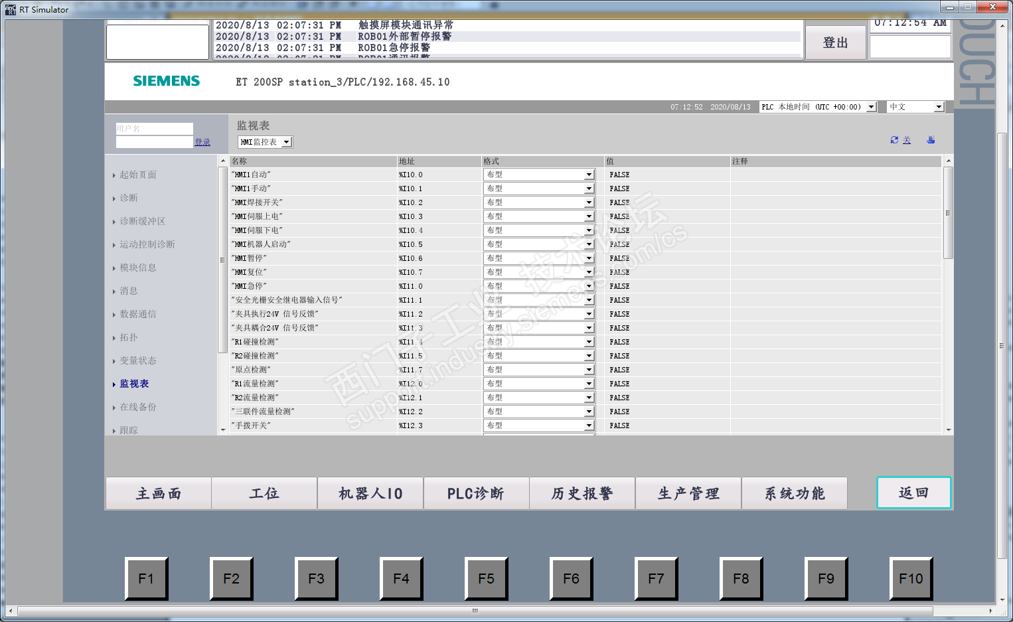

          1.监控PLC变量



          2.     监控PLC的运行状态



          而这所有的内容只需要启用PLC的WEB服务器功能,然后在HTML浏览器里输入一个网址即可(如下图),再也不用写程序然后进行变量的拖拽,大大节省了时间,并且视图效果更完美。



4.经验总结

4.1遗留的问题(问题排查后,是否对解决问题的方式仍然有些疑问或者不理解的地方),如果没有遗留问题,可以不写。

   例如,

    1.       网络刷新速率默认10s/次,不能做到实时刷新。

    2.       变量监控页面,变量为FALSE时是灰色,为TURE也是灰色,不容易快速区分。

    3.       在没有实际PLC,使用S7-PLCSIM进行仿真时,网络画面无法显示。

4.2改进方法(解决问题后,根据后期的理解,可以提出更好的解决方式或建议),如果没有遗留问题,可以不写。

           暂无,希望西门子的大神们持续优化该功能,加鸡腿。

4.3 建议和心得

       对更新替代的方式和方法的一些看法和建议(例如是否节省时间、功能是否友好,维护和编程更易于管理等)

     对S7-1500新功能使用的心得和总结: 功能越来越好用,加油,支持你们
