【驱动】滚刀刃磨床X缺少使能

1136

4

2021-06-06 08:55:16

一、故障现象

在用的数控滚刀刃磨机，在X轴移动或X轴回零时，屏显“X缺少使能”，造成机床无法运行及回零动作，影响花键滚刀的磨制任务。

二、真因分析

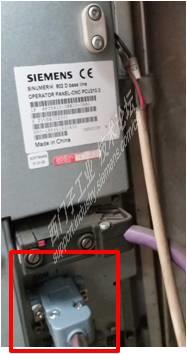

1.焊制RS232调试数据线，笔记本装载Program Tool软件。

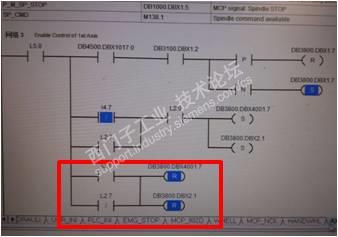

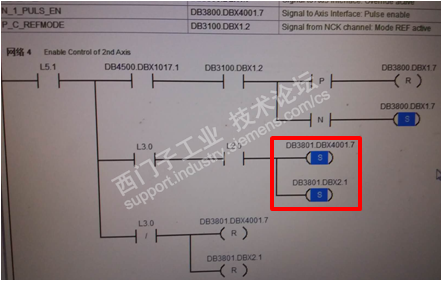

2.经COM1接口，现场上装Step7-Win PLC程序，在线监控梯图，发现与X轴控制使能有关2个信号:DB3800.DBx4001.7和DB3800.DBx2.1呈复位状态。正常为置位（S）。

3.寻电路图查找T64-9及中间继电器，状态正常。

4.6SN1118双轴伺服驱动器短接T63-9,T48-9后，连接驱动电机，测试驱动器正常。

5.摇动砂轮架后方的4-5条电气线路，控制使能有关的2个信号忽而SET，忽而RESET，遂判定线路有问题。

6.寻线路查找，发现PNP PR08-2DP光电开关尾部的2根线路0V DC24V破皮搭接。

7.更换光电开关，理顺电气线路。

三、维修总结

通电试机，机床动作OK。

遇见问题，耐心查找是关键。

信号判定，帮助你快查故障。

修后处理，避免类似再发生。

良好技能，快速准确水平高。
