【驱动】冷线4-3张力辊F30004故障处理过程

1264

3

2021-06-13 09:32:49

1、故障现象

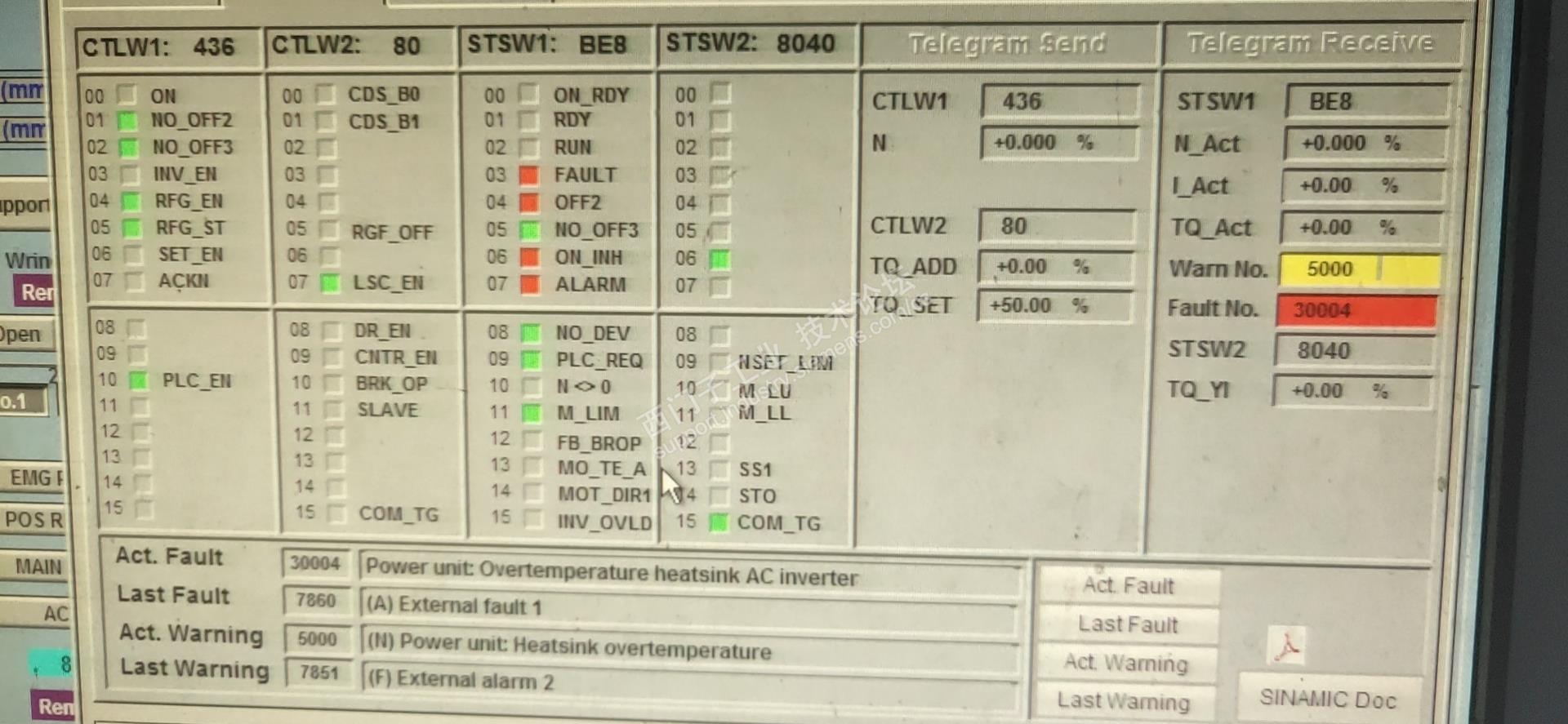

2021年5月31日2:57  冷线4-3张力辊报黄,报警代码(Warn No.)为A05000 Power unit Heat sink over temperature Alarm(逆变器散热器超温报警),随后报红,故障代码(Fault No.)为F30004 Power unit Heat sink over temperature Fault (逆变器散热器超温故障)产线停机;

2、故障原因

A05000:逆变器的散热器对应参数r0037[0..19]达到了过热报警阈值(硬件检测的温度值)。通过 p0290 设置过热反应。如果散热器温度继续升高 5K, 将会引起故障 F30004。

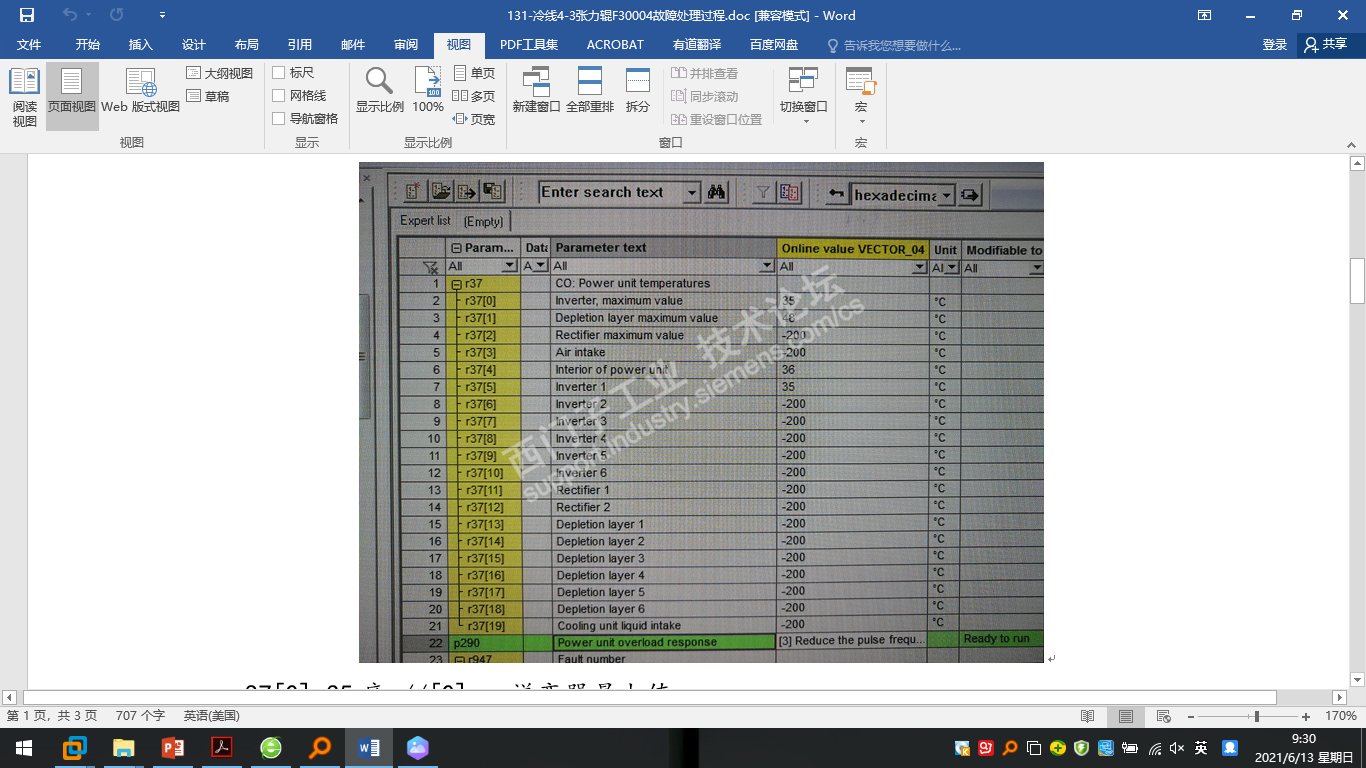

r37[0]=35度 //[0] = 逆变器最大值

r37[1]=48度 //[1] = 绝缘层最大值

r37[4]=36度 //[4] = 功率单元内部

r37[5]=35度 //[5] = 逆变器1

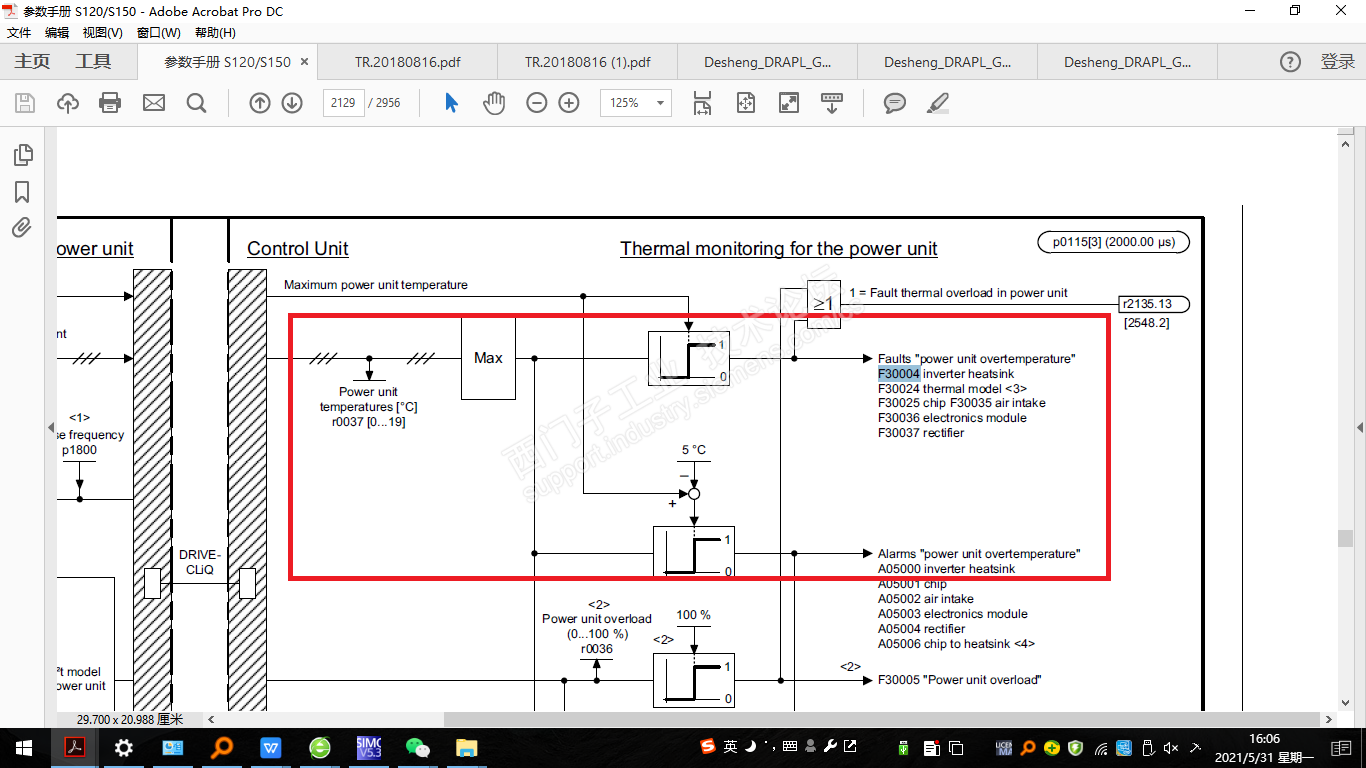

r37[0]-r37[19](针对此变频器这只有r37[0]、r37[1]、r37[4]、r37[5])的实际温度最大值超过过热报警阈值(硬件检测的温度值)。如果散热器温度继续升高 5K, 将会引起故障 F30004。功能图如下:

1)功率单元散热器的温度超过了允许的限值;

2)通风不够,风扇故障;

3)过载

4)环境问题过高;

5)脉冲频率过高;

3、故障处理

1)检查环境温度是否在允许范围内

由于是过热故障,第一时间用轴流风机正对着逆变器底部进行散热;故障消失,可以复位;但过一会儿又报F30004故障;

2)检查风扇是否运行(测试装置风扇无问题)

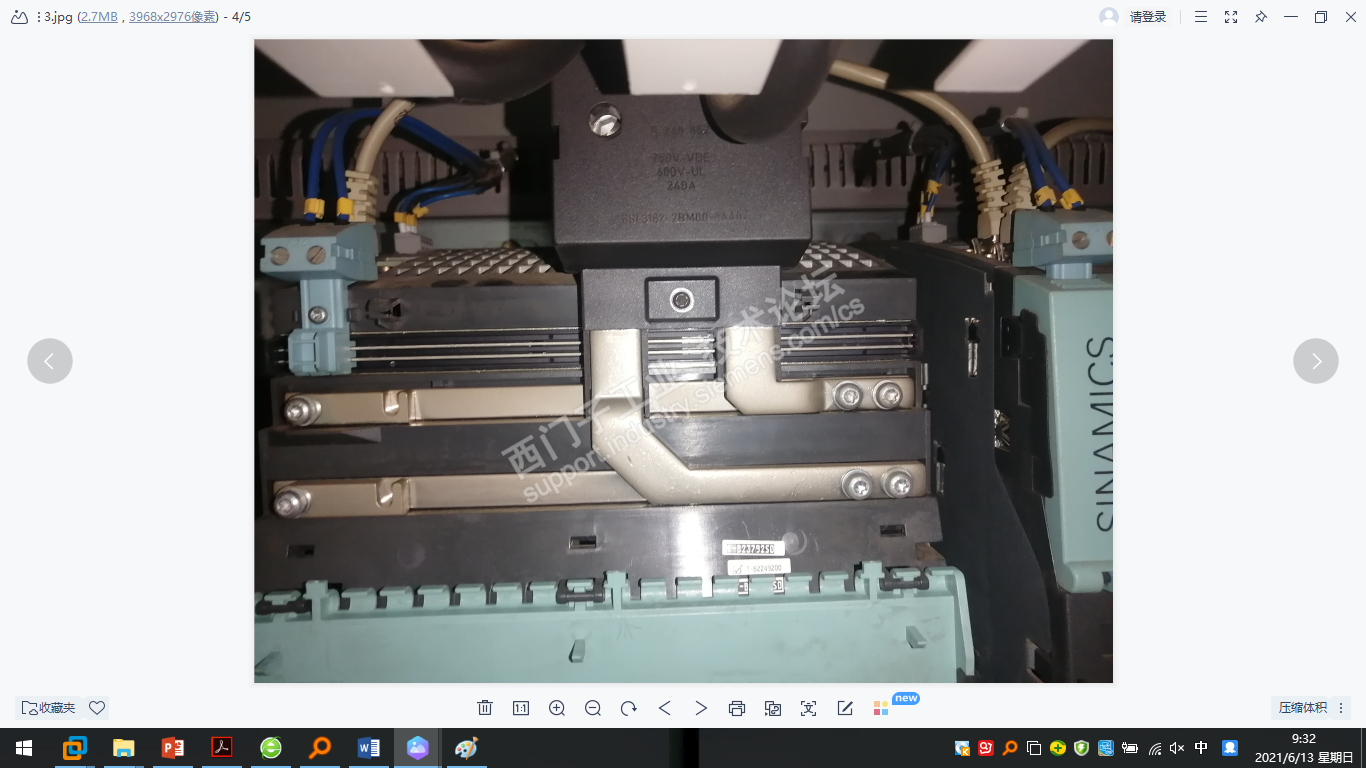

装置为书本型S120单电机模块,查看逆变器风扇有两个在装置下方;逆变器风扇拆卸比较容易,外面有一个盖子拆下,风扇插头(由风扇板24VDC供电)拔下来就可以拿下来了;

找来一个24VDC稳压电源,风机接上运行正常;

3)检查风扇板

风扇板不好确定好坏,只有通过更换逆变器排除;


拆除直流母线固定螺丝(四个大螺丝,一个小螺丝),24V控制端子(一个小螺丝);

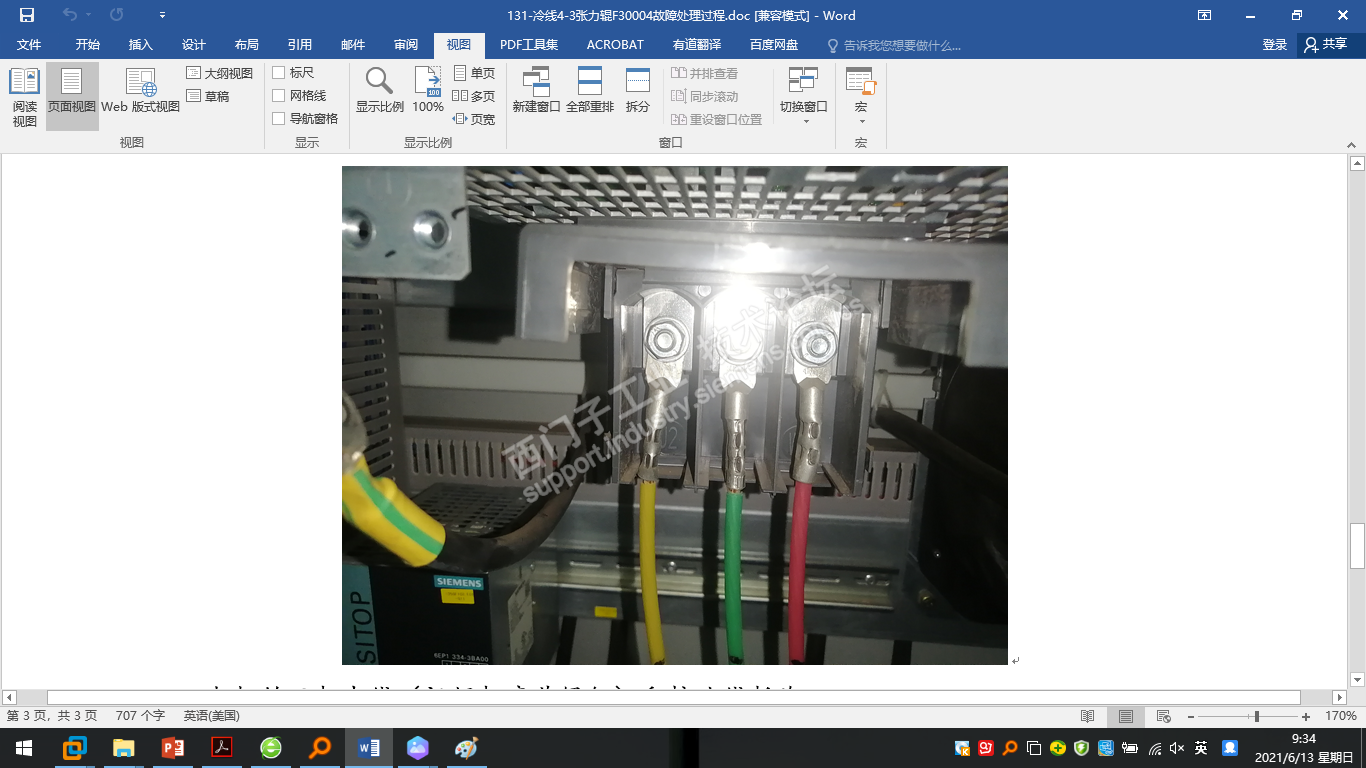

电机的三相出线(记好相序黄绿红)和接地线拆除;

4)检查电机负载

5)如果高于额定脉冲频率,则需降低脉冲频率(不好理解);

6)F30004逆变器散热器超温故障前面没有(N,A),无法屏蔽故障;

7)A05000逆变器散热器超温故障前面有(N),可以屏蔽报警;


【驱动】冷线4-3张力辊F30004故障处理过程 已锁定
