  • 【西门子技术π-PLC通信原理探秘】PCS7上位机通讯故障

  • 作者: 左传发布时间:2020-05-28 14:54:10浏览次数:1118次 锁帖 回复本帖
  • 简介 更多简介
  • 1.应用的基本信息

    1.1基本应用信息描述(您所经历过的现场或案例,描述设备运行的异常情况,语言简要、故障要点突出,现象表达清楚,涉及具体设备的版本信息,网络规模,主要产品列表等)

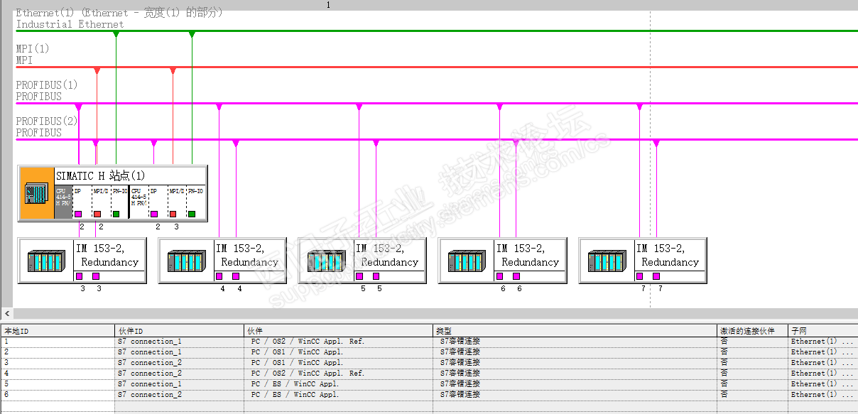

         生产线有两条,都是用的冗余系统。现场出现一个问题就是,上位机不定时出现闪断通讯故障,导致设备停机。现场配置是PLC用的是414-5H PN/DP 固件号V6.0两套。下挂冗余接口模块 IM153-2  订货号:6ES7  153-2BA10-0XB0 硬件版本2 固件版本v6.0.3  有五个分站 一个工程师站,两个操作员站。配置框架如图所示:

                   PCS7 1.png

    2.故障的检测和解决

    2.1 故障或问题分析(根据故障或问题,进行分析,从而提出潜在的一些解决方案用于解决该问题)

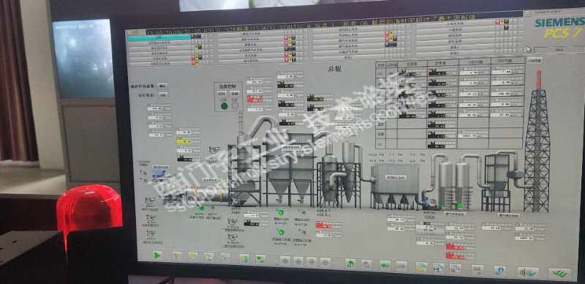

          出现故障的现象:很多报警出现,超出设置报警的上下限故障,部分停机。这个状况,是设备安装一来就存在这个问题。

               PCS7 2.png

    2.2故障或问题处理(根据分析各种导致故障的可能性,逐步排查,描述您解决此问题的操作步骤,最终确认原因,排查过程有条理,思路清晰)

         这个故障时不定时的出现,也不是很频繁。通过在线监测查看plc报的诊断信息,是在冗余切换的时候发生的故障。而且,我手动切换冗余时候也是出现这样的故障。其中,三号分站出现红灯指示,冗余故障。这套设备安装不到两年,怀疑是冗余接口模块的故障;

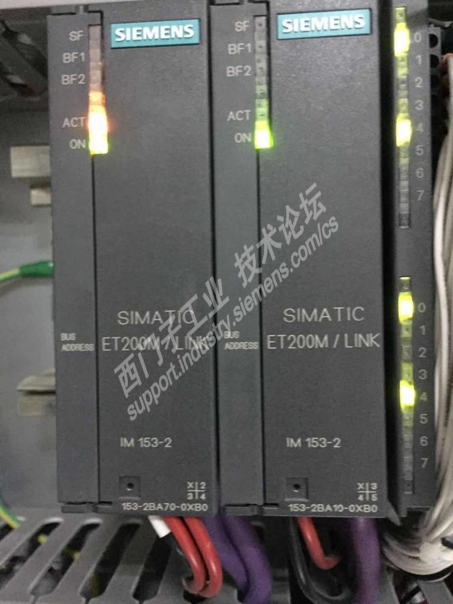

         我通过现场看到三号分站用的冗余接口模块的订货号是:6ES7 153-2BA70-0XB0。 还有一个分站也是用的是这个订货号,但是那个分站冗余切换过程中没有报警。 有个问题,需要明确:硬件组态的冗余接口模块是6ES7 153-2BA10-0XB0。实际应用的是6ES7 153-2BA10-0XB0,直接兼容吗?不知道与这个关系大吗?

         还有一个问题记得DP总线连接的DP接头,有进有出,终端电阻打到OFF位置,只进不出要打到ON位置,但是这套系统终端电阻位置也是很奇怪,附图所示:

                              PCS7 3.png

              PCS7 4.png

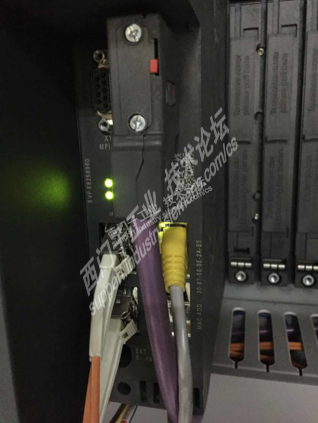

         这个是PLC上DP口位置单根DP进线,拨码开关在OFF位置,这个系统也一直正常运行 这么久的。

     3.实践联系理论

          由于,系统是上位机出现偶尔的通讯闪断故障,可以确定的是plc冗余切换的时候出现不能切换的分站,导致这个故障的发生。由于设备一直生产,不能停机处理。暂且等停机处理。需要处理的是:

       (1)把DP总线上终端电阻位置重新按照常规的位置拨码

       (2)冗余接口模块已到货,等停机处理更换那个有故障的冗余接口模块,订货号和组态不一致的冗余接口模块;

         当时,也是想在线直接更换冗余接口模块和拨码终端电阻位置;由于一路不能正常冗余切换,在更换的时候,就报警,导致系统部分停机。还是不敢冒险处理。只能等设备彻底停机处理这些问题。

    4.经验总结

    4.1遗留的问题(故障排查后,是否对故障或者解决问题的方式仍然有些疑问或者不理解的地方)

          通讯故障,时有时无。这个故障目前还是没有处理掉。只是处理的方案有了,暂未实施。希望能够彻底解决这个上位机通讯故障问题,减少设备无故停机。

    推荐帖推荐理由:(推荐人:)  修改
    有帮助(2)
    将好帖分享好友
    复制链接

    扫码分享好友
    任选多种好礼



  • 左传:4楼2020-06-09 15:21:59

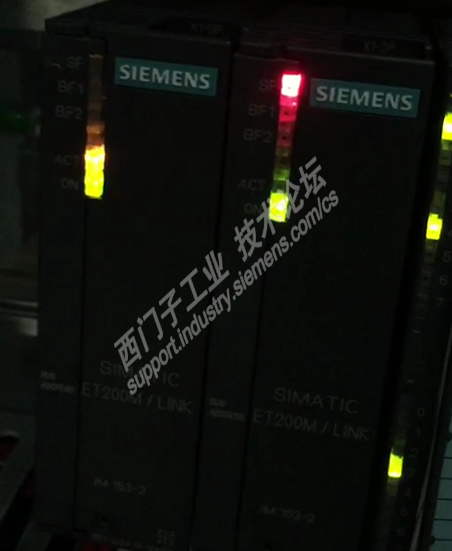

  • 这个接口模块的SF灯闪烁亮灯,一天能出现很多次。这个时候上位机报警冗余丢失和恢复。 也就是说单路在运行。可是当这两个模块同时红灯闪烁的时候就出现上位机瞬间这个分站丢失数据,导致这个分站相关数据都会出现报警。这就是故障原因。其实,模块本身有有一个有问题,就是153-2BA70-0XB0 但是组态的时候是153-2BA10-0XB0   应该是兼容的, 关键是版本号固件号。所以,我就换了一个153-2BA10-0XB0 上去。手动冗余切换,不丢数据。至于这个sf闪烁问题是干扰导致的。走线不合理。dp线长在柜底下盘着,我截断接上去还是老问题。但是,最终在终端电阻更改位置后,一切正常了。

    精华帖版主置评:
    推荐帖推荐理由:(推荐人:)
    有帮助(1)


  • 左传:3楼2020-06-07 12:26:02
  • 原来真的是接口模块的故障,更换接口模块后,今天,手动切换冗余,上位机就不报警了!

    精华帖版主置评:
    推荐帖推荐理由:(推荐人:)
    有帮助(1)


  • 左传:2楼2020-05-29 12:25:46
  • plc在冗余切换的过程中,5号分站出现冗余接口亮红灯SF故障,过段时间自己就又好了。还有DP总线拨码开关的位置应该影响网络的通讯的。 现在都是在OFF位置。DP两端总线单根线也是在OFF位置。目前,这个故障,一个是硬件接口模块的故障,一个就是DP连接接线问题;上位机闪断故障,是突然之间,就是5号分站上的模拟量和开关量出现故障。通讯有问题数据没有过来导致的。即使是冗余设计,但是,在切换过程中,5号分站是存在故障的。我手动切换的时候依然是这样的故障现象。

    精华帖版主置评:
    推荐帖推荐理由:(推荐人:)
    有帮助(1)


  • 1847会员 空果仁:1楼2020-05-29 11:28:00
  • 感谢左传的分享,我感觉通上位机的通信中断不会影响到PLC的,它们直接采用的是S7通讯,即使通讯中断,PLC的数据是保持的。例外153应该没有问题,否则就会亮红灯了。感觉是模块有问题,可能是等电位的没有做好。是否可以将问题描述清楚一下?
    精华帖版主置评:
    推荐帖推荐理由:(推荐人:)
    有帮助(1)
